挡墙结构计算书5m.docx

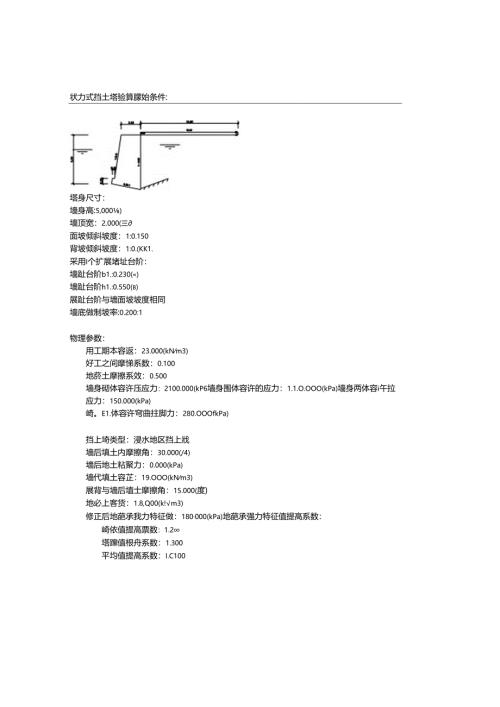

状力式挡土塔验算朦始条件:塔身尺寸：墙身高:5,000)墙顶宽：2.000(三面坡倾斜坡度：1:0.150背坡倾斜坡度：1:0.(KK1.采用I个扩展堵址台阶：墙趾台阶b1.:0.230(«)墙趾台阶h1.:0.550(b)展趾台阶与墙面坡坡度相同墙底做制坡率:0.200:1物理参数：用工期本容返：23.000(kNm3)好工之间摩悌系数：0.100地菸土摩擦系效：0.500墙身砌体容许压应力：2100.000(kP6墙身围体容许的应力：1.1.O.OOO(kPa)墙身两体容i午拉应力：150.000(kPa)崎。E1.体容许穹曲拄脚力：280.OOOfkPa)挡上埼类型：浸水地区挡上戕墙后填土内摩擦角：30.000(/4)墙后地土粘聚力：0.000(kPa)墙代填土容芷：19.OOO(kNm3)展背与墙后埴士摩擦角：15.000(度)地必上客货：1.8,Q00(k!m3)修正后地葩承我力特征做：180000(kPa)地葩承强力特征值提高系数：崎依值提高票数：1.2塔蹿值根舟系数：1.300平均值提高系数：I.C100墙底摩擦系数：0.300地葩土类型：±ffi地葩土内摩擦用：30.000(度)展后填土浮容曲：9.(KKKkNn3)地将浮力系数：0.700土压力计口方法：麻仑坡级土柱:坡面他段数：I折战存号水平投影长(m)转向投影长(B)换灯上柱数110.0000.0001第1个：距离0.0(M第，宽度10.000(e),高度0.3OOa)坡面起始即因：0OO(Hm)地面横坡角度：20.000(«)Jft上对横坡面的憔拣角:35.OoO(度)墙顶标高：0.000（八）岩境内(M常年水位标高：T.000(三档端外例常年水位标高：1.500(n)第1种情况：一般情况土压力计01计算再度为5.596处的麻仑主动土压力按实际堵打计算得到：第1破裂物：33.124(度)Ea=67,450(kN)Ex=65.151(kN)Ey=17.457(kN)作用点高度Zy=2.156(m)墙身做面枳=12.890(m2)加依=296.459(kN)地下水作用力及合力作用点坐标(相对I烯面坡上布点)X分力力2Y分力(kN)Xc)Yc(R)场而坡赞:61.25-15.97-0.70-3.83墙背坡段:-105.62-0.002.00-4.06«5底面：16.8984.440.58-5.31墙顶面：0.000.000.000.00<-)滑动和定性验算基底摩擦系数=0.300采用倾斜基底增强抗滑动稳定性,计算过程如下：底基底角度=11.310(度)Vn=223.564(kN)En=35.284(kN)Wt=4-1.713(kN)Et=87.407(kN)滑移力=42.694(kN)抗滑力=77.655(kN)利移验算湎足：KC=1.819>1.300地卷土层水平向：沿移力=92.629(kN)抗甜力=127.165(kN)地理上层水平向：滑移验算湎足：Kc2=1.373>1.300二)帧题稳定性监算相对于玷斑点，墙身相力的力WZ=1.781)相对墙肘点，Ey的力科Zx=2.980加)相对墙肘点，EX的力科Zy=1.560加)依算挡土堵绕墙趾的倾相也定性帧出力用=337.222(kNm)抗做治力矩=655,816(kNm)一一脸算满足:KO=1.945>1,500(三)地范应力及偏心距险目基础烝型为天然地基.验整堵底侑心距及爪应力取倾斜基底的帧斜宽度险算地基承帙力和娓心距作用于基础浅的总物向力=258.848(kN)作用于堵趾F点的总评矩=318.624(kNH基础底面宽慢B=3.039(n)偏心距c=0.289（三）基础底面合力作用点距禹花七趾戌的正阳Zn=1.231.(m)基底质应力：趾部=133.703踵部=36.617(kPa)最大威力与力小应力之比=133.703/36.647=3.648作用于基底的合力偏心距脱口满足：c=0.289<=0.250*3.039=0.760(m)展趾处地基承我力验口满足：压威力=133.703<=216.(KKHkPa)境时处地韭承我力依目消足：压应力=36.647<=234.0(kPa)地基平均承我力的算满足：乐应力=85.175<=18OQQ(HkPa)(W)旗础奇度验J7施础为大然地堪，不作演度监口(五)堆底截面强度验算地下水作用力及合力作用点坐标(相对于端面坡上向点)X分力(kN)Y分力(kN)XcaYc(三)墙面坡M：61.25-15.97-0.70-3.83塔背坡(M：-80.00-0.002.OO-3.67的算板面以上,展身截面枳=12.002(m2)重量=276.035(kN)相对于验算我面外边缘.墙身重力的力帆加=1.765(n)相对于晚算板面外边缘,Ey的力臂Zx=2.980(m)相对于验算做而外边缘.EX的力防Zy=1.560(11>)容许应力法:法向应力检外：作用验灯截面的总袋向力=309.165(kN)作用培班下点的总驾矩=406.991(kN-Q相对于相算于面外边缘,合力作用力臂Zn=1.315(»)截面宽度B=2.980加)侑心距e1.=0.175(b)截面上偏心距酸算滴足：CI=0.175<=0.300*2,980=0.894（八）截面上压应力：面坡=140.108背坡=67.287(kPa)压应力验算满足：计算值=Mo.4。8<=2100.000(kPa)切向应力核算：威力疆篥满足:计算值=-13.384<=110.000(k1.)(六)台顶截面强度验算上压力计灯)计尊高度为4.450(n)处的酝仑主动上压力按实际墙背计匏得到：第1歌我角：33.121(度)Ea=46.411(kN)Kx=44.830(kN)Ey=12.012(kN)作用点高度Zy=I.734(m)(强度验算地下水作用力及合力作用点坐标(相对于培面坡上角点)X分力(kN)墙面坡仅|:«.51Y分力WO-6.53Xc(b)T).52墙背坡院：-59.51-0.002.00-3.30股算被面以上，展身裁面积=10.385(m2)=238.859(kN)相对于唳嫌截面外边绿，墙身出力的力曾Zw=1.493(m)相对F验匏截面外边缘，Ey的力的Zx=2.668(n)相对F缝就截面外边缘，Ex的力的Zy=1.734(n)容许应力法:法向应力枪打：作用验儿佐面的总袋向力=257.399(kN)作用墙趾下点的总弯矩=286.143(kN-n相对于验算于面外边缘,合力作用力旨Zn=I.112(rn)裁而宽度B=2.668(n)侑心距e1.=0.222(n)技面上偏心正验埠满足；C1.=0.222<=0.3002.668=0.800(m)被面上JK电力：面坡=IM.696Vm=48.293(kPa)压应力验算满足：计算值=144.696<=2100.000(kPa)切向应力检兑：一应力验算满足:计算值=-15.794<=HO.OOOfkPa)各加分班不利结果(一)滑移55?安全系数域不利为：组合1(一般情况)抗附力=77.655Odo.滑移力=42.694(kN).滑移黯算满足：KC=1.819>1,300安全系数Iii不利为：组令M一般情况)杭潜力=127.1.65kQ.滑移力=92.629(kN).地基土层水平向：缗移龄算满足：Kc2=1.373>1,300(一)帧覆验。安全系数驳不利为：组合M一段情况)抗倾覆力矩=655.846(kNM),帧覆力矩=337,222(kNn).WiaW算满足：KO=1.915>1,500(三)地范殷力作用于基帐的合力偏心距验算城不利为I组合M-微情况)作用F基底的合力偏心距验力满足：e=0.289<=0.250*3.039=0.760(m)展趾姓地基承权力粮算法不利为：组合1(一般情况)墙独处地韭承我力抬I?满足：压应力=133.703<=216.000(kPa)展副处地基承载力验翼坡不利为I组合M一般情况)境环处地延承我力依儿满足：压应力=36.647<=234.000(kPa)地基平均承载力验完被不利为I纲合I般情况地期平均承我力酸*酒足：压应力=85.175<=180.000(kPa)(四)基础险算不做强度计算。(五)墙底故面强度验尊容许应力法:截面上俯心距算挺不利为：姐合I(一般懵况)截面上偏心距验算满足：CI=0.175<=0.300*2,980=0.891(«)压应力验算Ai不利为I组合M-世情况)压应力验算满足:计算值=140.408<=2100.000(kPa)拄应力验”被不利为：组合M股情况)拉应力限算满足：计蚣值=0,000<=280.000(kPa)回应力验以H不利为：组合1(我情况)酹应力验鲸满足：计算值=-13.384<=110.OOOCkPn)(六)台顶被面蛀厦依亚容许应力法:itt面上儡心距验算必不利为:加合M段情况)破而上偏心跑验算满足:e1.=0.222<=0.300*2.668=0.800(b)压应力骁竦fit不利为：加合1(-般情况)压应力验力满足：计算值=144.696<=2100.000(kPa)技应力验饵豉不利为：组合1(一般情况)拉应力验好满足：计灯位=0.000<=280.000(kPa)野应力赛舔尬不利为，组合1(一般情况)/应力验切潴足：计算值=-15.794<=110.000(kPa)
