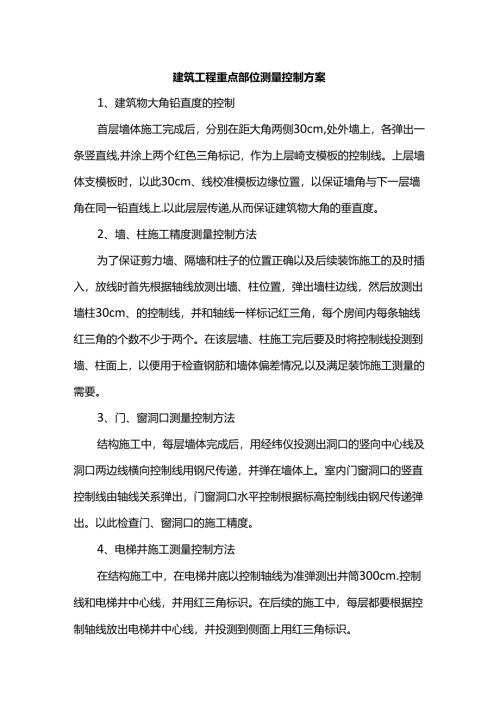

建筑工程重点部位测量控制方案1、建筑物大角铅直度的控制首层墙体施工完成后，分别在距大角两侧30cm,处外墙上，各弹出一条竖直线,并涂上两个红色三角标记，作为上层崎支模板的控制线。上层墙体支模板时，以此30cm、线校准模板边缘位置，以保证墙角与下一层墙角在同一铅直线上.以此层层传递,从而保证建筑物大角的垂直度。2、墙、柱施工精度测量控制方法为了保证剪力墙、隔墙和柱子的位置正确以及后续装饰施工的及时插入，放线时首先根据轴线放测出墙、柱位置，弹出墙柱边线，然后放测出墙柱30cm、的控制线，并和轴线一样标记红三角，每个房间内每条轴线红三角的个数不少于两个。在该层墙、柱施工完后要及时将控制线投测到墙、柱面上，以便用于检查钢筋和墙体偏差情况,以及满足装饰施工测量的需要。3、门、窗洞口测量控制方法结构施工中，每层墙体完成后，用经纬仪投测出洞口的竖向中心线及洞口两边线横向控制线用钢尺传递，并弹在墙体上。室内门窗洞口的竖直控制线由轴线关系弹出，门窗洞口水平控制根据标高控制线由钢尺传递弹出。以此检查门、窗洞口的施工精度。4、电梯井施工测量控制方法在结构施工中，在电梯井底以控制轴线为准弹测出井筒300cm.控制线和电梯井中心线，并用红三角标识。在后续的施工中，每层都要根据控制轴线放出电梯井中心线，并投测到侧面上用红三角标识。
