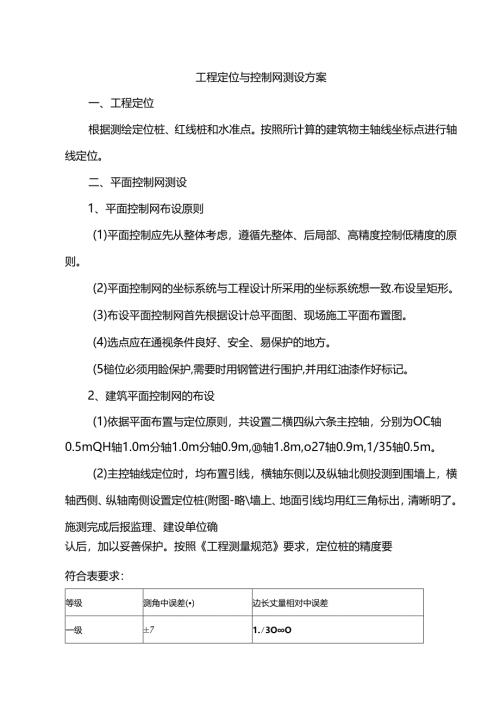

工程定位与控制网测设方案一、工程定位根据测绘定位桩、红线桩和水准点。按照所计算的建筑物主轴线坐标点进行轴线定位。二、平面控制网测设1、平面控制网布设原则(1)平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。(2)平面控制网的坐标系统与工程设计所采用的坐标系统想一致.布设呈矩形。(3)布设平面控制网首先根据设计总平面图、现场施工平面布置图。(4)选点应在通视条件良好、安全、易保护的地方。(5槌位必须用睑保护,需要时用钢管进行围护,并用红油漆作好标记。2、建筑平面控制网的布设(1)依据平面布置与定位原则，共设置二横四纵六条主控轴，分别为OC轴0.5mQH轴1.0m分轴1.0m分轴0.9m,轴1.8m,o27轴0.9m,1/35轴0.5m。(2)主控轴线定位时，均布置引线，横轴东侧以及纵轴北侧投测到围墙上，横轴西侧、纵轴南侧设置定位桩(附图-略墙上、地面引线均用红三角标出，清晰明了。施测完成后报监理、建设单位确认后，加以妥善保护。按照工程测量规范要求，定位桩的精度要符合表要求：等级测角中误差()边长丈量相对中误差一级±71.3OO(3)桩位必须用混凝土保护，砌砖维护，并用红油漆作好测量标记。(4)控制线随结构逐层弹在外墙上，用以检直复核楼层放线。三、高程控制网的布设1.高程控制网的布设原则(1)为保证建筑物竖向施工的精度要求,在场区内建立高程控制网，以此作为保证施工竖向精度的首要条件。(2)根据场区内规划局给定的路边高程点BM4=45.03m布设场区高程控制网。(3)为保证建筑物竖向施工的精度要求，根据规划局给定的路边高程点BM4=45.03m,在场区内(包含1号、2号楼)建立高程控制网。先用水准仪进行复测检查，校测合格后，测设一条闭合水准路线，联测场区高程竖向控制点，即场区半永久性水准点M1.=46.00m,以此作为保证竖向施工精度控制的首要条件，该点也作为以后沉降观测的基准点。2、高程控制网的等级及技术要求(1)高程控制网的精度，不低于三等水准的精度。(2)半永久性水准点位处于永久建筑物以外，一律按测量规程规定的半永久。(3)桩的方式埋设，并妥善加以保护。(4)引测的水准控制点，需经复测合格后方可使用。(5)高程控制网技术要求高程控制网的等级拟布设三等附合水准，水准测量技术要求如表。等级高差全中误差(mm/km)路线长度(km)与已知点联测次数附合或环线次数平地闭合差(mm)三等650往返各一次往返各一次121.3、水准点的埋设及观测技术要求(1)水准点的埋设水准点选取在土质坚硬，便于长期保存和使用方便的地方。墙水准点应选设在稳定的建筑物上，点位应位于便于寻找、保存和引测。(2)水准观测的技术要求见下表。等级水准仪型号前后长度(m)前后视距较差(m)前后视距就积差(m)视线圈地面最低高度(m)基辅分划读数差(mm)基辅分划所测高差之差三级DS375<250.32.03.0
