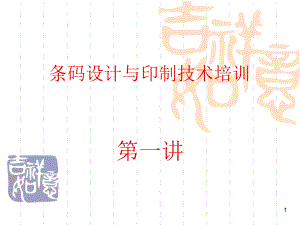

1第一讲条码设计与印制技术培训2条码的起源与发展 为了解决信息进入计算机的瓶颈问题，条码技术得以产生，条码从20世纪40年代的美国发起，70-80年代开始在国际上得到了广泛的应用。 1973年，美国统一代码委员会（UCC）成立，把UPC商品条码应用于食品零售的自动扫描结算过程。 1977年，欧洲物品编码协会（EAN）成立，开发出与UPC条码完全兼容的EAN系统。 1981年，EAN更名为国际物品编码协会（EAN International) 1988年，中国物品编码中心成立。 1991年，中国物品编码中心正式加入EAN。 2002年，UCC正式加入EAN。 2004年，国际物品编码协会更名为：GS 1。3条码的码制及应用条码的常见码制大概有二十多种，可分为一维条码和二维条码。一维条码：EAN/UPC码（商品条码）：用于商品的全球唯一标识;EAN条码是国际物品编码协会制定的一种条码 ,已用有于全球90多个国家和地区 ;UPC条码也是一种用于商品的条码，UPC条码是由美国统一代码委员会制定的一种条码，主要用于美国和拿大地区。 UCC/EAN-128码：用于物流标识。ITF-14码：用于储运单元的标识。Code39码（标准39码）：内部管理用。ITF25码（交叉25码）：在物流管理中应用较多.Codebar码（库德巴码）：多用于医疗，图书领域。Code 128,Code93二维条码:PDF417码 Code49码4什么是商品条码？-机读商品信息图形标识符号 商品条码是由一组规则排列的条，空及其对应字符组成的标记，用于表示一定的信息。 印刷在商品的外包装上； 用光电扫描自动识读； 图形部分采用二进制编码，自动采集输入计算机； 采用全球唯一商品信息标识-开放性，法规性，标准化；5EAN.UCC统一标识系统在EAN.UCC系统中包括三种不同的条码标号：1、EAN/UPC条码：EAN-13码、EAN-8码、UPC-A码、UPC-E码2、ITF-14条码；（产品外包装箱）3、UCC/EAN-128条码（物流单元）6EAN.UCC全球统一标识系统图例：1、EAN/UPC条码（商品条码）：用于零售商品的标识注：1、当印刷条码大于需印刷面积的25%时需使用缩短条码。 2、当EAN-13码的前缀码为“0”时则条码的表示方法和UPC-A一样。7EAN.UCC全球统一标识系统图例：2、ITF-14条码：只用于非零售项目的标识ITF-14属储运单元（为便于搬运、仓储、订货、运输等由贸易项目组成的商品包装单元）条码。特点：对印刷质量要求不是很苛刻，预先印刷或直接热转换印制或喷墨印制都有可以，较适合直接印在瓦愣纸纤维板上。8EAN.UCC全球统一标识系统图例：3、UCC/EAN-128条码： UCC/EAN-128条码是EAN.UCC系统中唯一用于标识附加信息的非定长条码标号，是Code 128码的一个子集。 通常用于物流单元标签中。9EAN/UCC-13商品条码结构厂商识别代码：全球唯一的厂商标识代码（由前缀码和企业代码组成），由中国物品编码中心统一赋码。商品项目代码：商品的唯一和永久的代码，由企业按规定标准编码。校验码：为校验条码扫描识读而设置的物殊代码，由前12位按规定的运算确定。企业代码厂商识别代码商品项目代码校验码10EAN/UCC-13商品条码结构厂商识别代码： 由7-9位数字组成，由中国物品编码中心负责分配和管理。 编码中心有责任确保每个厂商识别代码在全球范围的唯一性。商品项目代码： 由3-5位数字组成，由厂商负责编制。 在使用同一厂商识别代码的前提下，厂商必须确保每个商品项目代码的唯一性。图二：商品条码符号构成示意图11EAN赋予各国的国家代码代码国家(或地区)代码国家0009美国加拿大50英国爱尔兰3037法国690691中国大陆4044德国88韩国460469苏联885泰国471台湾888新加坡49日本955马来西亚12条码设计与印制技术培训一、条码的编码方式：模块组配编码法EAN条码UPC条码128条码宽度调节编码法二五码交叉二五码三九条码库得巴条码13条码设计与印制技术培训续1： 注：图中0表示空，1表示条。模块组配编码法的条码字符构成14条码设计与印制技术培训EAN-13码的符号表示规则 A子集或B子集 C子集注：EAN-13的左侧数据是由A子集或B子集表示，右侧数据符是由C子集表示。 左侧数据是由前缀码来取决用A子集还是用B子集来表示。15条码设计与印制技术培训不同前缀码左侧数据符的编码规则16条码设计与印制技术培训不同数字字符及不同子集条码的模块组成注：图中0表示条码的空，1表示条码的条。17条码设计与印制技术培训模块：是组成条码字符的基本单位注：当条码的放大系数（M）=1的前提下，以上尺寸标注为正确。0.990mm0的B子集表示基本模块宽度：0.330mm空+条的宽度：0.660mm18条码设计与印制技术培训宽度调节编码法的字符结构（一）宽度调节编码法即条码符号中的条和空由宽、窄两种单元组成的条码编码方法。按照这种方式编码时，是以窄单元(条或空)表示逻辑值“0”，宽单元(条或空)表示逻辑值“l”。宽单元通常是窄单元的23倍。对于两个相邻的二进制数位，由条到空或由空到条，均存在着明显的印刷界限。39条码、库德巴条码及交插25条码均属宽度调节型条码。下面以交插25条码为例，简要介绍宽度调节型条码的编码方法。 19条码设计与印制技术培训 宽度调节编码法的字符结构（二）交插25条码是一种条、空均表示信息的连续型、非定长、具有自校验功能的双向条码。它的每一个条码数据符由5个单元组成，其中两个是宽单元（表示二进制的“1”）,三个窄单元(表示二进制的“0”)。 窄条=1.016mm宽条=2.540mm20条码设计与印制技术培训条码符号的设计要求1、条码标识的赋值方法：21条码设计与印制技术培训2、条码设计三要素：颜色搭配尺寸设计位置选择22条码设计与印制技术培训3、色度识别光学特性（1）可以选作空/空白区的颜色这些都是浅颜色被识读时反射率高只适合选为空和空白区色空与空白区的颜色必须一致浅色绝对不能印作条色23条码设计与印制技术培训3、色度识别光学特性（2）可以选作“条”的颜色这些都是深色被识读时反射率低只适合作条色绝对不能作为空和空白区颜色24条码设计与印制技术培训3、色度识别光学特性（3）重点提示这些颜色既不能选作条，也不能选作空。25条码设计与印制技术培训3.1、色度识别光学特性（4）条码符号条空颜色搭配参考表2626条码设计与印制技术培训3.2、色度识别光学特性（5）条码颜色搭配图例- 合格的条码颜色搭配：272727条码设计与印制技术培训3.3、色度识别光学特性（6）条码颜色搭配图例-不合格的条码颜色搭配：28条码设计与印制技术培训4、宽度识别尺寸精度（1）X尺寸：模块宽度（最小窄单元宽度）X尺寸一般在0.264mm0.660mm的范围内选择.印刷条码时X尺寸的允许偏差范围为:0.035mm当X尺寸=0.330mm时，其放大系数M=1.0029条码设计与印制技术培训4、宽度识别尺寸精度（2）EAN-13条码标称尺寸（M=1.00):30条码设计与印制技术培训4、宽度识别尺寸精度(3)最小空白区尺寸（当M=1.00时）（一）空白区尺寸是条码符号长度中不可分割的一部分2.313.632.312.317个模块11个模块7个模块7个模块31条码设计与印制技术培训4、宽度识别尺寸精度（3）最小空白区尺寸（当M=1.00时）（二）2.972.972.972.319个模块9个模块7个模块9个模块32条码设计与印制技术培训放大系数与模块宽度、商品条码符号主要尺寸对照表33条码设计与印制技术培训如何确定：条码标识的放大系数？其右侧的空白区尺寸又是多少？方法：例：某条码的长度为49mm1、先测出条码长度是49mm2、确认其放大系数=49/31.35=1.563、模块宽度=1.560.33=0.515mm4、右侧空白区计算尺寸0.5157=3.60mm为了减少测试误差，提高条码的精度，习惯性在计算出空白区的尺寸后再加上0.5mm（长度误差量）34条码设计与印制技术培训4、宽度识别尺寸精度（4.1）条码的高度条码符号高度条高注：设计条码时，条高应不小 于8mm为宜.35条码设计与印制技术培训4、宽度识别尺寸精度（4.1）条高截短与首读率的关系3636条码设计与印制技术培训5、校验码的计算方法37
