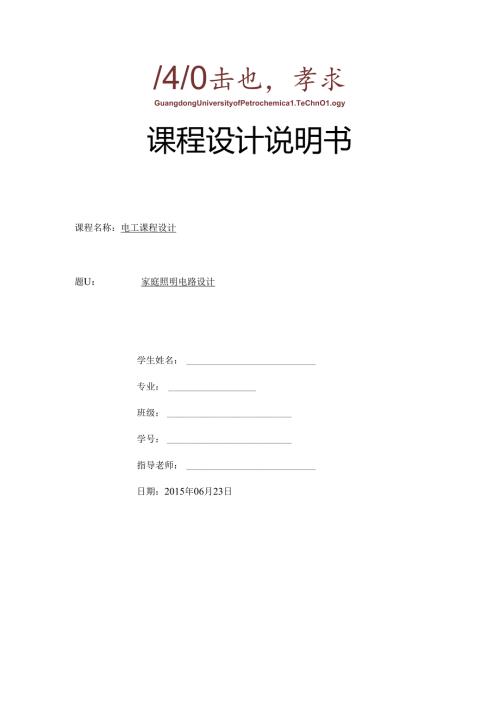

/4/0击也，孝求GuangdongUniversityofPetrochemica1.TeChnO1.ogy课程设计说明书课程名称：电工课程设计题U：家庭照明电路设计学生姓名：专业：班级：学号：指导老师：日期：2015年06月23日书目一、设计任务与要求11设计任务：12设计要求：1二、方案设计与论证2三、单元电路设计21、双控开关22,二孔和三孔插座33、灯和限制开关4四、总电路工作原理、元器件清单和参数计第41.总原理图42家庭电路分布图53 .电路完整工作过程描述IO4 .元件清单125 .参数的计算17五、仿真调试与分析19六、结论与心得20七、参考文献21题目：家庭照明电路设计一、设计任务与要求1设计任务：1、依据课堂讲授内容，学生做相应的自主练习，消化课堂所讲解的内容。2、通过调试典型例题或习题积累调试程序的阅历。3、理解家庭电路的基本原理，巩固和加深在电路课程中所学的理论学问和实践技能。4、学会套阅相关手册和资料，了解照明电灯的相关学问，培育独立分析与解决问题的实力。5、驾驭常用电子电路的一般设计方法，学会运用常用电子元器件,正确开绘制电路图。6、驾驭平面图的正规设计与应用。2设计要求I1、查阅相关资料，起先撰写设计说明书；2、先给出总体方案并对工作原理进行大致的说明：3、依次对各部分分别给出单元电路，并进行相应的原理、参数分析计算、功能以与与其他部分电路的关系等等说明：4、列出标准的元件清单；5、总体电路的绘制与总体电路原理相关说明：6、对电路作出仿真；演示并记录其实际效果;7、列出设计中所涉与的全部参考文献资料。二、方案设计与论证本方案是通过对实际的家居用电状况以与些用电设备状况，特地设计符合自己家里状况的总体用电分布。此分布图是一间房子用电分布。从电度表始终到照明设备是个完整的系统，画出设计施工图（电工人员可以依据你的图纸进行施匚，设计书中有完整的分析过程，包括用电量的估算，电表，空气开关，限制开关，照明设备的规格型号，配线的规格，安装的位置等。最终统计估算出工程总造价。设计目的：1、理解家庭电路的基本原理，巩固和加深在电路课程中所学的理论学问和实践技能。2、学会查阅相关手册和资料，r解照明电灯的相关学问，培育独立分析与解决问题的实力。3、驾驭常用电子电路的一股设计方法，学会运用常用电子元器件,正确开绘制电路图。4、驾驭平面图的正规设计与应用。5、仔细写好总结报告，培育严速的作风与科学看法，提高我们从实践中提高的实力。家庭照明电路组成部分的功能和安装要求家庭照明电路组成部分主要包括电能表、闸刀、空气开关、导线（包括火线和零线）、熔断器、电灯开关、电灯和插座这几部分。三、单元电路设计1、双控开关火线累玉_II10*12v双控开关示意图双控开关事实上就是两个单刀双掷开关串起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。详细接法：把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，灯灭。因此两个开关都可以限制灯。两个开关可以放在卧房的前后，这样可以在进入卧房前开灯，在卧房里面关灯。既能照明，又能避开人走灯不灭而奢侈电。2、二孔和三孔插座火线10平方亳米.零线io平方亳米:火线10平方亳米零线10平方亳米.导线4平方毫米导线2.5平方毫米二孔插座示意图地线三孔插座示意图二孔插座主要用于小功率的家用电器，如电风扇、电视机、音响等。三孔插座上面孔为地线，左零(N)右火(1.),家用电器设备由于绝缘性能不好或运用环境潮湿，会导致其外壳带有肯定替电，严峻时会发生触电事故。为r避开出现的事故可在电器的金属外壳上面连接一根电线，将电线的另端接入大地，旦电器发生漏电时接地线会把静电带入到大地释放掉。三孔插座主要用于大功率的用电器，如空调，电热水器，冰箱。3、灯和限制开关火线10平方毫米.。零线10平方亳米.C导线1.5平方亳米IoW/12V0：照明电路图在并联灯泡时尽量就近原则，节约电线，选购灯泡时要考虑清晰其用途，不要奢侈。四、总电路工作原理、元器件清单和参数计算1.总原理图2家庭电路分布图3m4mO吊灯®节楸T泡I两孔和三孔插座照惭关P声光控开关空气开关I日光灯管客厅电路布局客厅的布局如图所示，一般插座安装的高度为1.3米，为r开门时便利触摸到开关，开关安装在门口旁边，开关的高度为1.3米。墙上的节能灯安装的高度为2.5米。客厅是会客和家人团聚的场所，灯的装饰性和照明要求应有利于创建热情气氛，使客人有宾至如归之感。一股照明（主体灯），特殊是采纳花饰吊灯的，应安装在房间的中心。墙上挂有横幅字画的，可在字画两边安装两盏合适的壁灯，沙发旁边置放一盏落地灯。这样的布置，显得稳重大方。客厅的灯具应当说是域富于变更，也是最可以别出心裁地进行设计的。这是由客厅的特点所确定的。在客厅的聚谈休憩区，灯光应当体现光明、呈散射式的，故宜选用吊灯、吸顶灯以与灯槽和灯栅等。在客厅的音乐观赏区，可选用壁灯或射灯，抑或地脚灯，使光与声音自然融和。卧室电路布局卧房的布局如图所示，电灯是安装双控开关的，个开关安装在门口，另一个开关安装在床头，便于主子限制。开关的高度为1.3米。尽量不要运用装饰性太强的悬顶式吊灯，它不但会使你的房间产生很多阴暗的角落，也会在头顶形成太多的光线，躺在床上向上看时灯光还会刺眼。最好采纳向上打光的灯，既可以是房顶显得高远，又可以使光线柔软，不宜射眼睛。除主要灯源外，还应设台灯或壁灯，以备起夜或睡前看书用。另外,角落里设计几盏射灯，以便用不同颜色的灯炮来调整房间的色调，如黄色的灯光就会给卧房增加不少浪漫的情调。插座的安装高度为1.3米，门口的开关距离门应有20芯米，安装高度为1.3米。蜡上的节能灯的安装高度为2.5米。灯光可以变更房间的气氛和个人的感觉，卧房是休息的地方，除了供应易于安眠的柔软光源之外，更重要的是要以灯光的布置来缓解白天惊慌的生活压力，所以卧房的灯光应以柔软为原则。般卧房的灯光照明，可分为一般照明、局部照明和装饰照明三种。一股照明供起居室休息：而局部照明则包括供梳妆、阅读'更衣保藏等；装饰照明主要在于创建卧房的空间气氛，如浪漫、温馨等定围。卧房的一股照明，在设计时要留意光线不要过强或发白，因为这种光线简单使房间显得呆板而没有生气，最好选用暖色光的灯具，这样会使卧房感觉较为温馨。一般照明最好装置两个限制开关，便利运用。除般照明外，卧房宜设置,局部组合照明，例如在睡床旁设置床头灯，便利阅读。阅读的灯光，要有适.当的支配,因为灯光太强或不足，均会干脆影响视觉，对眼睛造成损害；梳妆台和衣柜上的局部照明可便利整妆，梳妆台的照明，现在大多在镜子上方置灯.其实这样简单产生阴影，如在化妆镜两侧考虑装灯是最为明智的方法，但是要留意光线不宜过白或过强，尽殳与自然光接近。总之，卧房的灯具不必多，有两三种适当的就可以了。有些卧房在光源的设计上，仅仅在床头柜上布置两盏介灯，梳妆台上布置两盏小射灯，顶上零星补助几盏嵌入式灯，总共三种灯具，但创建出来的环境却是一流的。当然，奇妙的运用落地灯、壁灯甚至小型的吊灯，也可以较好地营造卧房的环境气完。2.5m25mQ25m2.3m1.插座厨房电路布局厨房卧房的布局如图所示，厨房的开关插座位置以标出，开关的高度为1.3米，厨房插座高1.3米，采纳防水插座。墙上节能灯的高度为3米,吊灯安置在天花板上。厨房照明对亮度要求很高，因为，灯光对食物的外观也很重要，它可以影响人的食欲：由于人们在厨房中度过的时间较长，所以灯光应满意而有吸引力，这样能提高制作食物的热忱。一般厨房照明，在操作台的上方设置嵌入式或半嵌入式散光型吸顶灯，嵌入口罩以透亮玻璃或透亮塑料，这样顶棚简洁，削减灰尘、油污带来的麻烦。灶台上方一般设置抽油烟机,机孽内有险形小白炽灯，供灶台照明，光源采纳暖色调，功率为32瓦的节能灯，插座安装油烟机，电磁炉，电饭煲等厨房用品。卫生间的电子元件的布局如图所示，灯光不应太暗，股是2Iw左右的灯。开关安装在门口，距离门20皂米，当我们一进卫生间就能触摸到开关，开关的高度应为1.3米高。墙上节能灯的安装高度为2.5米，而且须要装一个抽风机。3 .电路完整工作过程描述（总体工作原理）配电箱的总闸起限制整个家庭电路。每个房间都有单独的空气开关在配电箱里，避开路过载致使整个家庭的电路都断了。总线上的漏电开关起爱护作用。在阳今和大门口装有光声限制开关，避开老是开关开关的麻烦。每个房间都配有强光的节能灯管和弱光的节能灯，可以起到不同时间的不同须要。每个房间都装有双控开关，分别在门口和床头，便利睡觉时限制灯。家庭电路设计最重要的考虑的平安的考虑，无论什么时候都须要把平安放在第一位。家庭电路设计可分为2类:强电（22OV电器用电）和弱电（电话、电脑、有线电视等数据线）,我国电压是220v假如弱电电器须要运用的话，可以选用220转I1.oV的专用插座，这种插座可以便利的将220V的沟通电转换为UOV电。但是,在我国电器市场里，一般的弱电电器都都带有变压器，无需安装特地的转换插座。首先要了解下自己住宅的额定功率，以便选择合适大小的电表，举荐IoA或更大的，因为现在家电功率都比较大，所以还是大点好。在住宅的墙壁留的电源插座须要有足够的数量，最好是在每面墙都留好1-2只插座，另外还须要考虑插座的兼容性问题，有方的，有圆的，最好选用国标和美标通用型的，另外为了防止小孩子玩耍时触电，最好选用防触电型的插座。还有一点须要留意的是，在设计好管线走向后应与时把图纸保存好，以备日后修理时运用。布置室内照明应满意肯定的要求：保证照度匀称，尽量削减眩光和暗影，力求经济合理，满意局部的要求。卧房1.布置一个节能灯20瓦、一个节能灯管24瓦、两个插座、两个开关。卧房2：布置一个节能灯20瓦、一个节能灯管24瓦、两个插座、两个开关。卧房3：布置一个节能灯20瓦、一个节能灯管24瓦、两个插座、两个开关。客厅：布置一个150瓦的吊灯、四个插座、两个节能灯20瓦、三个开关。厨房：布置一个150瓦的吊灯、两个插座、一个节能灯20瓦、一个开关。走廊：布置一个日光灯管24瓦、一个开关书房：布置一个节能灯20瓦、一个节能灯管24瓦、一个插座、两个开关。厕所：布置个节能灯20瓦、-个开关。阳台：主阳台布置一个24瓦的节能灯管：小阳分布置一个20瓦的节能灯4 .元件清单¾t名称品牌型号数量单价（元）吊灯拓艺81502200开关（单个和双个）德力西86型812声光控开关镌力西I86SG230节能灯雷士EST5915节能灯管飞利浦匕利浦18W530插座德力西E86S161320空气开关正泰2P63A720电能表毕跃DDS7381.o防漏电开关德力西Cvb6vs63A142总价：2*200+8*12+2*30+9*15+5*30+13*20+7*20+1*50+1*12=1
