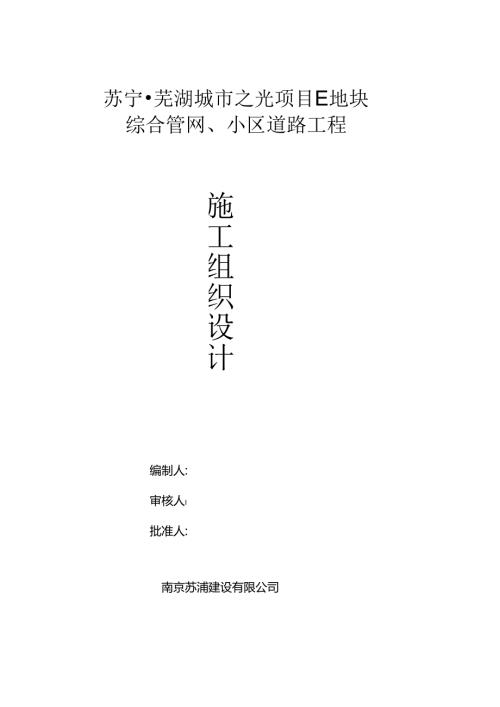

城市之光项目E地块综合管网、小区道路工程施工组织设计.docx

苏宁芜湖城市之光项目E地块综合管网、小区道路工程施工组织设计编制人:审核人I批准人:南京苏浦建设有限公司二零一二年十二月编制说明第一章、工程概况第一节、概况我次节、主要实物工程地第三节、工程特点其次章施工布置第一节、管理机构及劳动力组织其次节、施工布置第三节、主要机械第四节、施工进度支配第五节、现场临时用水用电第六节、施工平面规划第三章主要分部分项的施工方法第一节、测量定位及放线一、定位测设二、高程传递其次节、管道敷设一、工具二、材料三、施工工艺<-）沟槽（一）基础（三）管道安装（四）管道修补（五）管道与检查并连接（六）回填（七）管道密闭性检验第三节、附属构筑物方层制德土举碎预砌ZX、四、五、第四节、道路工程一、路基填筑二、沥岗路面摊铺三、混凝土路面摊铺第四章、技术保证措施第一节、保证进度的措施其次节、保证质量的措施第三节、平安保证的措施第四节、交叉作业、工程协作协调措施第五节、雨季施工措施第五章、文明施工与管理第一节、施工现场管理其次节、成品爱护措施第六章、隐成、试验、技术复核支配附表施工进度支配横道图编制说明一、编制依据:1、羌湖城市之光项目E地块综合管网、小区道路工程施工招标文件及答疑2、芜湖城市之光项目E地块综合管网、小区道路工程图纸3、我堆位对施工现场踏勘和调查的状况4、E城市管网综合规划设计规范(GB50289-2008)5,依据国家、地方有关施工验收规范、标准及施工管理制度6、£城市道路设计规范3(CJJ37-90)7、我单位的人员和机械设备等综合实力及以往类似工程的施工阅历二、编制原则：经济、适用、平安、合理。三、编制范围：本施工方案是图纸范围内的雨、污水管道、污水井、雨水井及附属结构。第一章工程概况第一节柢况本工程是芜湖城市之光项目E地块雨、污水管道系统，采纳埋地HDPE管，弹性密封圈柔性接口：砂砾垫层基划，博础采纳下铺15Cm粒径为540mm的碎石，上铺K）Cm厚的粗砂：沟槽问填采纳砂土、粘土或粉履粘土（不含直彳仝超过IOCm的石块颗粒等）：检查并采纳甲型落底式客井、乙型落底式客井和甲型流槽式客井、乙型流槽式客井.方形井。其次节工程特点】、本工程的全部材料均由我方自行选购。本工程的质量目标是合格，开工日期为甲方指定。因而使本工程具有质量和信誉要求高，时间相当惊慌的特点，这使得我公司与甲方的协调与协作工作显得尤其的重要，我公司表示主动协作甲方工作，遇到问题刚好甄甲方沟通，创出苏浦形象，干出苏浦信誉！2、主要重、难点工程本工程施工预料处丁春季，雨水较为丰富，不太利于管网埋设及道路基础的施工，因此施工时肯定要严格依据市政施工规范进行施工，确保路面施工质量。本工程施工时，现场各工种正处于施工高潮（如外墙抹灰、内墙贴兖瓦与地面施工及拆除脚手架等），干扰因素较多，而施工现场较为狭窄，各工种施工时肯定协作好，避开相互干扰，合理穿插进行施工。其次章施工布署第一节管理机构及劳动力坦的为了高质量,高速度地完成建设任务，针时本工程的特点，我们组织J'强有力地领导班子，按项目法施工管理要求，组织施工，管理机构如卜.：施工劳动力组织如表一所示：劳动力需用量支配表1项次工种名称人数1瓦工102小工16注：实际用工状况依据现场施工状况随时抽调。其次节ItE布置本工程占地面积较大，呈零星分部，施工场地狭窄，因此施工过程依据施工现场状况穿插进行。在质量上严格限制，在速度上确保在甲方规定的泼工日期前竣工，保证小区的顺当交付。第三节主要机械一览表序号机具名称规格型号数量备注1砂浆机UJZ2001.12空气压缩机YU-O.63.6n3min13沟通电焊机BS1.-33040KV/A14蛙式打夯机15离心水泵6BA6in16插入式振动棒17平板振动器18中一一重型压路机19小挖机0.5M11210大挖机1.IM1111自卸车13T312推土机160113轮式压路机114沥者摊铺机1第四节缸进度支配本工程预料2013年1月份开工，2013年4月份竣工。依据工程特点，为确保工期目标的实现,设置如下进度限制点：1、管线敷设具体施工进度视业主按排工作面而定。施工网络进度支配详见附录。第五节现场临时用水用电I、临时用水：本工程依据工程特点，用水量小，施工现场用水依靠总承包方的用水管线即可，设表计量。2,临用电方案:本工程依据工程特点，用电量小，施工现场用电依存总承包方的用电线路即可，设表计量.第六节现场平面规划1、施工现场由丁施工现场的工作范围及流淌性很大，施工时间短，施工现场队伍多，故应依据当时的施工工作环境由业主协调进行敏捷性布置，能确保施工的正常进行即可。2、生活设施布置职工宿舍及生活用房由于施工场地狭窄，施工单位另行搭建。第三章主要分部分项的施工方法第一节流置定位及放线1、定位测设：依据业主及当地规划部门批准的建筑物位置文件进行测设，因本工程呈零星分部，占地面积大，故需通过导线用测，限制两个正交向的轴线。具体定位措施参见件分项的定位放线图。2、高程传递：依据已施工的工程±0.00为假定高程和施工图中所标注的各高程用水准仪进行现核，以保证高程的正确。其次节管道敷设1、工具手锯、量尺、毛刷、棉纱、铁锹、手推车等。2、材料（一）管材（1）双壁水纹管应符合现行行业标准硬聚氯乙烯（HDPE）双壁水蚊管材QB/T1916的规定。（2）管材的物理性能应符合下列规定：密度：1.5cm3:弹性模量：23000MPa：纬卡软化温度：279°C；（3）管材的环向弯曲刚度，应依据管道承受外压荷战的条件选用，管材的环刚度大于8kNm2.（4）管材的外观质量及尺寸应符合现行国家产品标准的质量要求。（5）管材进场后需供应出厂合格证及检测报告，刚好向监理报脍，做好材料宏试工作。（二）弹性密封橡胶圈及粘接剂（1）管道接口用的林性密封橡胶圈，应由管材生产厂家配套供应。（2）弹性密封橡胶圈的外观应光滑平整，不得有气孔、裂健、卷帽、破损、揖皮等缺陷。（3）管道接口用的弹性密封圈应采纳具有耐酸、碱、污水腐蚀的合成橡胶，其性能应符合要求。（4）粘接剂必需采纳符合聚氯乙烯材质要求的溶剂型粘接剂。3,施工工艺（1）管道应敷设在原状土地或开槽后处理回填密实的地层上。当管道在车行道卜.时，管顶覆土厚度不得小于O.7m.（2）管道应直线敷设，遇到特别状况需利用柔性接口折线敷设时，相邻两节管纵轴线的允许转角应由管材制造厂供应。在般状况下，平壁管不宜大于1°，异形壁管不得大于2。,（3）硬聚氯乙烯排水管道工程可同槽施工，但应符合一般排水管道同槽敷设设计、施工的有关规定。（4）管道施工的测量、降水、开槽、沟槽支撑和管道交叉处理等技术要求，应按现行国家标准6给水排水管道工程施工及验收规范GB50268及本地区排水管道技术规程中有关规定执行.（二）沟槽1、沟槽槽底净宽度，可按管外径加06m采纳.2、开挖沟槽，应严格限制基底高程，不得扰动基底原状土层。基底设计标高以上0.203m的原状土，应在铺管前人工清理至设计标高.如遇局部超挖或发生扰动，不得I可填泥土，可换填最大粒径1075mm的自然级配砂石料或最大粒径小于40E的碎石，并填平夯实。槽底如有坚硬物体必需清除，用砂石回填处理。3,雨季施工时，应尽可能缩短开槽长度，且成槽快、回填快，井实行防泡槽措施.一旦发生泡槽，应将受泡的软化土层清除，换填砂石料或中粗砂。4,人工开槽时，宜将槽上部的混杂上与槽下部可用于沟槽回填的良质土分开堆放，且堆土不得影响沟槽的稳定性。（三）基础I、管道基础必需采纳砂砾垫层基础。对一般的土历地段，基底可铺一乂理度HO为OJm的粗砂基珈：时软土地基，且槽底处在地下水以下时，宜铺垫厚度不小（）.20m的砂砾基础，亦可分两层铺设，下层用粒径为540nm的碎石，上铺粗砂，厚度不得小于0.05m,2,管道基础应按设计要求铺设，厚度不得小于设计规定.3、管道基础在接口部位的凹槽，比在铺设管道时随铺随挖。凹槽长度1.按管径大小采纳，宜为0.4.6m,凹槽深度H宜为0.05-0.1m,凹槽宽度B宜为管外径的1.1倍。在接口完成后，凹档随即用砂回填密实。（叫）管道安装及连接1、管道安装可采纳人工安装。槽深不大时可由人工抬管入槽，槽深大于3m或管径大于公称直径DvK）Omm时，可由非金属绳索溜管入槽，依次平稔地放在砂砾基础管位上.严禁用金属绳索勾住两端管门或将管材自槽边翻滚抛入槽中。混合槽或支掾槽，可采纳从槽的端集中下管，在槽底将管材运输到位。2,承插口管安袋，在-般状况下插口插入方面应与水流方向一样，由低点向高点依次安装。3,调整管材长短时，可用手锯切割，断面应与垂直平整，不应有损坏。4、管道接头，除另有规定者外，应采纳弹性密封圈封圈柔性接头.5、橡胶圈接口应遵守列规定：（1）连接前，应先检杳胶鼠是否配套完好，确认胶圈安放位置及插门应插入承口的深度。（2）接口作业时，应先将承插U（或插口）的内（或外）工作面用棉纱清理干净，不得有泥土等杂物，并在承口内工作面上涂润滑剂，然后马上将插口端的中心对准承口的中心轴线就位。（3）插口插入承口时，小口径管可用人力，可在管端部设置木挡板，用撬棍将被安装的管材沿着对准的轴线缓缓插入承口内，逐节依次安装.公称直径大FDN40Omm的管道，可用缆绳系住管材用手搬掰芦等提力工具安装。严禁采纳施工机械强行推顶管子插入承口。(4)雨季施工应实行防止管材漂移的措施可先回填到管顶以上大于一倍管径的高度。当管道安装完毕尚未还土而遭到水泡时，应进行管中心线和管底高程复测和外观检查，如出现位移、漂移、拨口现象，应返工处理。(三)管道修补1、管道敷设后，由意外因素造成管壁出现局部损坏，当损坏部位的面积或裂健长度和宽度不超过规定时，可采纳粘贴修补措施。2、管壁局部损坏的孔洞直径或边长不大于20mm时，可用聚氯乙烯粘接溶剂在其外部粘贴直径不小于100mm与管材同样材质的圆形板。3、管壁局部损坏孔洞为2010()由I时，可用聚氯乙烯塑料粘接溶剂在其外部粘贴不小于孔洞最大尺寸加100mm与管材同样材质的圆形板。4、管壁局部出现裂缝，当健长度不大于管周长的1/12时，可在其裂缝处粘贴长度大石裂缝长度加100n1.m、宽度不小于60mm与管材同样材质的板，板两端切割成网煎型。5、修补前应先将管道内水解除，用刮刀将管壁面破损部分剔平修整，并用水清洗干净.对异形管壁，必需符贴补他国内的肋剔除，再用砂纸或建刀磨平。6、在管道修补完成后，必需对管底的挖空部位按支承角2。的要求用粗砂回填密实。(六)管道与检查并连接1、管道与检置井的连接，应按设计图施工。当采纳承插管件与检杳井井壁连接时，承插管件应由生产厂家配套供应。2、管件或管材与破砌或混凝土浇筑的楼台井接连，可采纳中介层作法。即在管材或管件与井壁相连部位的外表面预先用聚氯乙烯粘接剂、粗砂做成中介层，然后用水泥砂浆砌入检查井的井壁内.3、检查井底板基底砂石垫层，应与管道基础里层平
