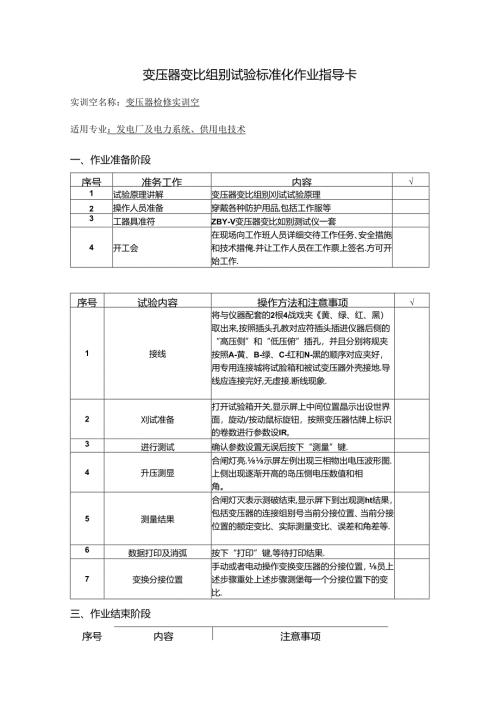

变压器变比组别试验标准化作业指导卡.docx

变压器变比组别试验标准化作业指导卡实训空名称：变压器检修实训空适用专业：发电厂及电力系统、供用电技术一、作业准备阶段序号准务工作内容1试验原理讲解变压器变比组别刈试试验原理2操作人员准备穿戴各种防护用品,包括工作服等3工器具准符ZBY-V变压器变比如别测试仪一套4开工会在现场向工作班人员详细交待工作任务、安全措施和技术措俺.并让工作人员在工作票上签名.方可开始工作.序号试验内容操作方法和注意事项1接线将与仪器配套的2根4战戏夹黄、绿、红、黑）取出来,按照插头孔教对应符插头插进仪器后侧的“高压侧”和“低压俯”插孔，并且分别将规夹按照A-黄、B-绿、C-红和N-黑的顺序对应夹好，用专用连接城将试脸箱和被试变压器外壳接地.导线应连接完好,无虚接.断线现象.2刈试准备打开试验箱开关,显示屏上中间位置晶示出设世界面，旋动/按动鼠标旋钮，按照变压器怙牌上标识的卷数进行参数设IR,3进行测试确认参数设置无误后按下“测量”键.4升压测显合闸灯亮.示屏左例出现三相物出电压波形图.上侧出现逐渐开高的岛压恻电压数值和相角。5测量结果合闸灯灭表示测破结束,显示屏下到出观测ht结果，包括变压器的连接组别号当前分接位置、当前分接位置的额定变比、实际测量变比、误差和角差等.6数据打印及消弧按下“打印”键,等待打印结果.7变换分接位置手动或者电动操作变换变压器的分接位置，员上述步骤重处上述步骤测堡每一个分接位置下的变比.三、作业结束阶段序号内容注意事项清理材料、工具及场地清理工作现场，将工器具全部收拢清点,材I料及备品备件回收清点。2域写试验记录请运行人行签字确认.3数据计匏、分析与出厂试验数据及规程规定进行比较、判Hfi.得出试验结论.4结束工作票办理工作票结束手续,结束工作,人员撤离.5收工会工作负费人在检修记录上详细记录本次工作工作项目、发现的何Jff1.、试验结果和存在的问题。指导教肺监护人操作人
