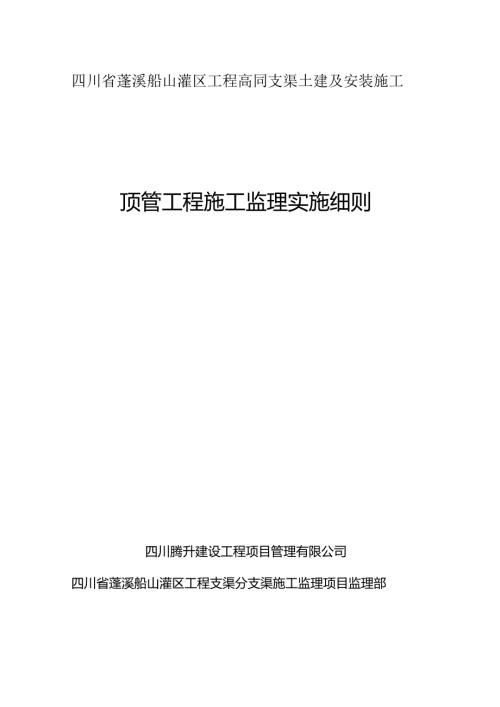

顶管工程监理实施细则.docx

四川省蓬溪船山灌区工程高同支渠土建及安装施工顶管工程施工监理实施细则四川腾升建设工程项目管理有限公司四川省蓬溪船山灌区工程支渠分支渠施工监理项目监理部2022年10月批准：叶后兴审核：何泽编制：于绍勇曾毅黄继海贺玉飞申定辉解运喜沈宙峰李虎陈晓龙黄建勋胡米说明四川省蓬溪船山灌区工程高同支渠土建及安装施工顶管工程监理实施细则是根据QK利工程施工监理规范(S1.288-2014),6水利部监督司关于印发水利建设项目稽查常见问题清单(试行)的通知、£监理规划并结合施工单位编制的施工方案进行编订。本细则旨在指导监理工程师开展具体监理业务使用：因重大技术方案变化，相关细则作相应调整.本监理实施细则版权归四川胸升建设工程项目管理有限公司所有，任何单位和个人不得发制、转载。因编者水平有限，衷心希望各位专家、同行提出意见和建议，帮助我公司提而监理业务水平。四川腾升建设工程项目管理有限公司2022年10月目录一、工程概况1二、编制依据3三、顶管施工工艺流程4四、顶管质，监理工作要点4五、顶管质量标准、检测频率与方法5六、公路路基固结灌浆6七、管道顶M理11八、安全监理工作方法及措施31九、其他32一、工程概况1、藻溪船山灌区工程概况四川省蓬溪船山灌区为武都引水第二期灌区工程的发展灌区，是继武引二期灌区之后的一项具有潴溉、城乡工业生活供水等综合性大型水利工程。灌区位于遂宁市涪（江）以东，嘉（陵江）涪（江）分水岭以西,处于武都引水灌区以南.重庆市潼南县界以北的西充县、蓬溪县与船山区涪江左岸区域，地处成渝经济区的腹心地带，是遂宁市乃至四川省社会经济中表现较为活跃的重要区域之一，也是今后发展潜力巨大的地区之一。2、高同支渠工程概况高何支案工程，桩号为高同0+010.32高同6H）69.375,总长度为6059.055m（0+000.00'0+010.32段在西梓干渠延长段完成招标）。高同支渠主要灌溉面积在西充县高院台地范用内，在西梓干渠延长段15+747处引水，向西北部同德乡方向沿着分水岭由高向低进行布置,，以较好地控潴耕地，至桩号64069止。全渠总长6.069km,共由6座隧洞（长2.197km,其中最长隧洞为崔家沟隧洞，长度为1034.96m）,2座渡槽（长0.165km）、1座倒虹管（长0.536km）及其间的明渠（长3.17Ikm）组成。柒道共布置节泄水闸1座、退水渠1条、放水洞4座、山溪渡梢2座、机耕桥1座、人行桥11座、检修梯步8座。高I可支槃共设一个潦量段，设计流量为1.03m3s°根据中国地震动峰值加速度区划图（GB18306-2015）,渠线基本地震动峰值加速度为005g,相应地震基本烈度为V1.度。根据四川旅思特科技有限货任公司研窕成果，工程场地地褒效应主要受外国地区中、强地震波及的影响，其影响烈度一般不超过V度，最大影响烈度为V1.度。本工程建筑物抗震设计采用地震基本烈度作为设计烈度。3、扬石山倒虹管工程概况扬石山倒虹管位于高院镇龙凤溪村村民委切会处，距高高院镇约2.2km,倒虹管穿越西射路（西充县射洪县县道），倒虹管进口为桩号（1+117.360）,出口桩号（1+668.39）,水平长度551.03m,占渠线总长的9.0%进、出口底板高程分别为421.425m和419.221m,最大高差48.5m。管材为球强铸铁管，直径1.0m,单管布置，结构形式为地埋式，设计潦量1.03mjs,加大流量1.29m"s,由进口段、管道段、出口段及管道支掠结构等建筑物组成.4、扬石山倒虹管顶管段工程概况：扬石山倒虹管顶管段（高同1+376.66高同1+406.74,全长30%）需穿越县道西射路（XI31），因西射路为连接西充县至射洪县的主要交通道路，道路沿线有同德镇、高院镇、东岱乡、双凤镇、仁和镇等乡镇，道路车流量大，连接村、乡、镇众多，因此无条件进行断道明挖施工。同时，该段道路按至高院镇方向右侧为用地、左侧为鱼城,两侧丁路面而程差约为35米，修建临时交通道路会导致挖填方工程量巨大，且存在较大安全隐患，当地村民用地及涉及的交通、路政等部门协调难度极大。综合安全及经济性考虑，确定该段采用顶管方法进行施工。扬石山倒虹管跨西射路段根据设计蓝图采用顶管施工，顶管长度30tn,顶管段水平布置于7#、8#镇墩之间，镇墩底高程均为375.555,由上游向卜游单向顶进。顶进施工保护套管采用钢筋混凝土预制管，钢承口钢筋混凝十.管采用川级管，混凝土强度等级为C50,内径1500m,双层钢筋，节长2m。渣工时起工作面保护作用，完成后为管线的保护管，顶进结束后立即注浆处理外缝，将管壁外部和岩体之间的空隙填满即可。顶进安装及注浆完成后，铺设20Cm厚砂垫乂，再安装DN100O球鬓铸铁管，安装完成后采用中粗吹喷回填。工作并在管道上游恻，尺寸为长IOmX宽8m,接收井在下游侧，尺寸为长6.3mX宽6.2m,设计平面布置图如下：5、扬石山倒虹管顶管段地质概况扬石山倒虹管顶管段位于7#镇域(1+376.66)8#镇墩1+406.74)之间，该段地质情况根据四川省蓬溪船山潴区工程初步设十阶段工程地质勘察报告描述为：桩号1+376.91-1+379.31,基岩裸露，岩性为J3p1.-013层砂岩，岩体强风化带厚度5.511u桩号1+402.681+405.08,基岩裸露，岩性为J3pbCH3U砂岩，岩体强风化带厚度11.5m.表层零星分布的坡残积上，厚度薄，承载力低，变形性大，建议对上体作消除处理：强风化岩体大多破碎，建议将墩基础置于强风化卜.部岩体上。二、编制依据1、四川省蓬溪船山灌区商同支渠土建及安装施工标招标文件、施工合同：2、4四川省蓬溪船山灌区高同支渠土建及安装施工标扬石山倒虹管设计图纸B&水利工程建设项目施工监理规范(S1.288-2014)；3、水利工程建设标准强制性条文20204、水利水电工程施工测量规范(S1.52-2015)5、水工建筑物地下开挖工程施工规范(S1.378-2016)6、水电利水利工程锚喷支护施工规范(D1./T5181-2017)；7、水利水电工程边坡开挖施工规范(D1./T5255-2010):8、水利水电工程锚喷支护技术规范(S1.377-2007)；9,水工建筑物水泥灌浆施工技术规范(S1.62-2014)；10、水利水电工程施工安全管理导则S1.721-2015IK6水电水利工程施工安全防护设施技术规范D1./T5162-2002：12、建筑基坑支护技术规范GB50501-2007：13、地基与基础工程施工及验收规范(GBJ202-83)14、混;凝土结构工程施工版量验收规范GB50204-2015)15、顶进施工法用混凝土排水管(JC/T640-2010)16、给排水工程顶管技术规程(CECS246：2008)17、C顶管工程施工及验收技术规程DB13/T2815-201818、6顶进施工法用钢筋混凝上排水管(JC/T640-2010)三、顶管施工工艺流程四、顶管质量监理工作要点1、审查顶管施工组织设计、承包人的人员、材料、机具进场情况，现场施工条件,审批开工申请单。2、检查工作坑开挖时是否按施工组织设计方案进行基坑排水的边坡支护。检隹工作坑平面位置及开挖高'程是否符合设计要求。基础处理是否按设计要求进行处理。3、检杳工作坑结构工程的内容是否按监理批复施工方案的要求进行。4、检查工作坑回填土夯实情况，其密实度符合设计要求.5、检测顶管后背施工质量、主要包括垂直度、水平线与中心线的偏差等。6、检测导轨高程及其中线位置.审查导轨安装是否牢固。7、检查顶管施工前的准备工作是否按施工组织方案进行.其主要内容有：（1）顶管设备是否按施工方案配置状态是否良好。（2）顶管设备能力是否满足顶力计算的要求，千斤顶安装位置、偏差是否满足施工组织设计要求。（3）检查对降低地下水位、下管、出土、排泥等工作是否按施工方案准备，（4）当顶管段有水文地质或工程地质不良状况时，沿线附近有建（构）筑物基础时，是否按施工组织设计的要求，准备了相应的技术措施。8、检测第根管的就位情况，主要内容为：管子中线管子内底前后端高程，顶进方向是否符合设计要求，当确认无误并检查穿墙措施全部落实后，方可开始顶进。9、顶进过程中应物监测、及时纠偏，在第一节管顶进200300三时，应立即对中线及高程测证进行监查，发现问题及时纠正。在以后的顶进过程中，应在每节管顶进结束后进行监测，每个接口测1点，有错点时测2点：在顶管纠偏时，应加大监测频率至300三-次，控制纠偏角度，使之满足设计要求，避免顶管发生意外。10、顶管时，应监测地下水位是否按施工组织设计要求进行控制.Ik检查顶管管材自身的材质，外形尺寸、出厂合格报告等内容是否满足设计要求。12、检查顶进方法是否与施工组织设计相符，当采用管前挖土,干式顶进时,应监控管前挖上量，管子底部上体在135°位国内不得超挖，严禁超量排泥。13、当管道超挖或因纠偏造成管周围空隙过大时，应组织有关人员研尢处理措施并监督执行.14、顶进过程中应监控接口施工质量，当采用混疑上管时，应监控内涨圈、填料及接口质室、当采用钢管时，应控制焊接、借口质量。五、顶管质量标准、检测频率与方法1、混凝土管接口密实、平顺、不脱落，内涨圈中心位置对准、管缝填料密实、管内不得有泥土、石子、砂浆、礴块、木块等杂物。2、钢管接口的焊质量应根据设计要求进行检测。3、顶管工作坑质地监理标准，见G顶管工作坑质量监理汇总表304、顶管放量监理标准，见顶管质量监理汇总表。顶管工作抗质量监理汇总表序号项目允许偏差检物频率检验方法检杳程序认可程序备注范困点数1工作坑每侧宽度、长度不小于设计规定每座2挂中线用尺址监理在场承包人检测，填报表，由监理员签署评语及姓名承须经监理工程师书面认可2后背垂直度0.1%H每座1用垂线与角尺水平线与中心线的偏差0.1%1.3导轨而程+3mm-0mm每座1用水平仪测中线位移左3IM右3InTn注：表内H为后背的垂出高度（单位：m）.1.为后背的水平长度（单位：m）.顶管侦显:监理汇总表序号项目允偏检验频率检验方法检查程序认可程序备注范围点数1中线位移mm50小立管1测量并查阅测量记录监理在场,承包人检测，由监理员签署评语及姓名须经监理工程师书面认可2管内底高程D<1500TOn+30每节管1用水准仪测量须经监理工程师书而认可须经监理工程师书面认可D1500mm+403邻间口相管错15%管壁厚，且不大于20每个接口1用尺量须经监理工程师书面认可4顶管钳口对时子匚50对顶接口1用尺量六、公路路基固结灌浆1、施工要求（1）对各类施工机械人员进行培训，熟悉操作规程、技术要求、施工方法以及注意事项，对参加试险有关人员进行详细的技术交底和分工，使各类施工员各司其货。（2）施工前熟悉相关的设计文件,收集现场资料，核实工作数量，按工期要求、海工难易程度、气候条件等，编制施工计划，合理安排注浆机的数量、型号与操作机手。（3）水泥浆原材料准备工作：水泥：采用普通硅酸盐水泥，水泥28大龄期的抗压强度不低丁-42.5
