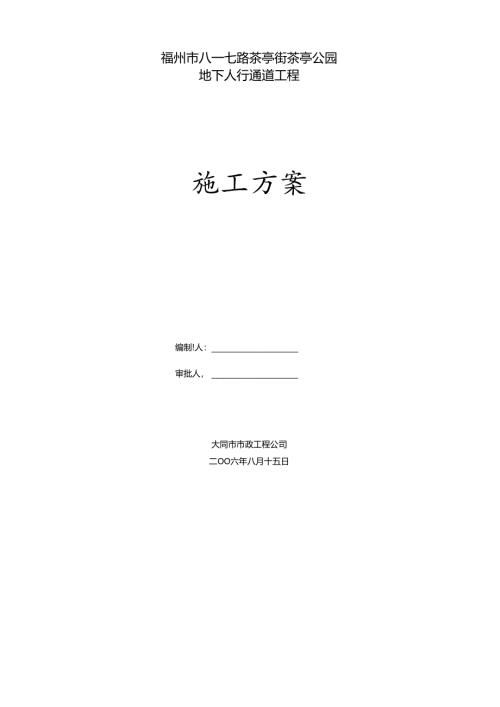

福州市八一七路茶亭街茶亭公园地下人行通道工程施工方案编制!人：审批人，大同市市政工程公司二OO六年八月十五日第一章工程概况1.1. 工程概况1.1.1.福州市茶亭街茶亭公园地卜人行通道位于茶亭街桩号K1+235与茶亭公园交叉口处。计划在通道范围两侧先施工西例主通遒、坡道和副通道部分,本期电筑长度70.2米主体宽度11.4米,两恻仔阶长共40.5米宽度为4.0米.建筑高度4.9米，占地面积366.98m1.建筑面枳为366.98n?”1.1.2本工程内外人行道各设置2个上卜台阶，每台阶长度为20.5米，宽度为4.0米。通道西例设一副通道和管理房、浆房，副通道长度8.05米，宽度5.0米，层高为4.35米。结构形式:基解本工程采用15Cm厚CI5混凝土皑层、4mmMBAC1.%水层、80cm*C30油疑土结构层(抗渗等银妾8)和25Cm原C25混凝土填充层,(2)墙体：墙体采用钢筋色挡墙，厚度为70cm,外墙采用BAC防水层。地面：均采用大理石铺装。(4)室内装饰：内墙面均采用花岗石墙面，天棚我用中级抹灰，白色型酸乙烯乳液涂料面.(5)楼梯：采用花岗石面层，防揪栏杆采用不锈病管(漆白色漆).(6)室内排水：江集与泵房，再经水泵排放至附近的雨水井中。1.1.4施工工期:82日历天,计划2006年7月25日开工：计划2006年9月4口竣工。U.5工程质量;合格,1.2 .工程特性：本工程地处市区中心八一七中路茶亭街的盛华地段，人多车多，交通拥挤，地下管网发杂,施工安全和文明施工至关Iit要，因此措必要求周密的施工安排,作好充分的施工准备,编制切实可行的施工方案采用适宜的技术措施,安排合理的进度计划，调遣富有丰富经脸的施工队ffi.建立可扰的管理体系,以求保质、保量、保安全按期完成旗工任务.1.3 编制本施匚组织设计的依据：131根据福州市规划设计研究院设计的福州市茶亭街道路改造工程桥梁地道匚程第二册一上册（二OO六年7,月）“造工图设计文件.132现场实际情况。133本企业自身施工能，匕及长此枳K的;i政施工经验.134依据现有的有关施工技术规范和验评。135施工合同。1.4主要工程批主要工程量序号分项工程名移的位救M备注1C25混凝土62.152C1.SfiM1.11,643CWj水混凝土1?685.84RK刖水岸H11t11895恻筋170.06帙件47287横股止水帝11,57.88挖土方11*231659填方41三15施工中采用技术规范及标准。在施工中对所有材料、设备和施工工艺，都应遵照国家和行业主管部门颁发的现行技术规范和验评标准执行。本工程施工必须遵照执行现行技术规范标准主要有：151国家行业标准£市政道路I：程质检验评定标准CJJ1.T0。152国家行业标准市政桥梁I：程质量检验评定标准。CJJ2-90.153国家标准£给水排水管道1：程施1：及股收规范GB5(E6897.15.4国家标准水泥混凝土路面施工及验收规范GBJ97-87,155国家标准«1：程测量规范GB5(X)2693,156地族与基础工程施工及验收规范GBJ200283,1.5.7混凝土结构工程施工及验收规范GB5020492。158地下防水工程施工及验收规范GBJ208-83。1.59砖石I：程施1：及脸收规范GBJ2O383。1510地面与楼面工程施工验收规范GBJ2O3T3,1511装饰匚程施1：及验收规范GBJ2OIT3,1512钢筋焊接及验收规范GBJ1884；1513建筑工程质歆检验评定标准GBJ30I88,1514建筑基坑支护技术规JGJ120-99;第二章施工前期准备2施工现场勘察：对施工现场进行全面细致的勘察，了解调直施工冠国的地形、地貌、地面隙碍物和地下管网对施工的影响,道路交通的疏导，材料堆放地点、场内的胞便道布置、工棚搭设位置、施工用水、用电等管战的架设、了解施工材料的供应情况、运输方式等，协助建设单位做好与各相关部门的协议工作和宣传工作.2.2技术准需221开工前,会同建设单位、监理单位进行技术交接工作,根据设计单位的交、班进行现场裸定战，并在开工前进行施工贯通测收，建立施工测控网。2.2.2 对设计文件进行现场核对,熟悉文件及图纸内容，对设计图纸中存在的问题,在图纸会审中提出，请设计解决。223做好各种原材料、配合比的试验委托工作.2.2.4 做好各种机械设得进场前的租赁、维护等检查准符工作.第三章施工方案3.1 主要旅工方法：先开挖路面以下ZOm的土方，在打拉森钢板桩进行支护，再进行明挖施工，先施工路中心线西侧的一半，待施工完成路面铁笈通乍后再施工东侧的另一半，木工程采用流水作业方式进行施工.3.2 具体方法：先开挖西侧主体通道的10.25米宽度，挖深约6.5米，主体结构施工完成后，再施工坡道及道路路面，由于本工程工期紧任务重，混凝土部分采用加单强剂以缩短工期，当路面施工完成路面达到强度后，西的恢更通车，东恻施工，施工方法同西侧,最后施工室内墙体和装饰及水电安装.3.3 地下管网改造方案.根据现场调查的情况，影响施工的地下管线有燃气管、自来水管、电信通讯管规等，地上构筑物口高压电杆、变压器、通讯践路等。以上管线及构筑物由有关单位迁移。3.4 交通疏导:当施工西恻时，西侧封闭、东侧通车，东恻通车道留出7米，供车辆通行,西恻施工完毕通车后,施工东IH井封闭东恻、西恻通车。3$主要施工工艺流;程：施工准备一拆除地面障碍物-基坑上方开挖一底板垫层T底板防水层T底板钢筋混凝土一钢筋混凝土挡墙T柱T顶底r外增防水用T回填砂砾石r道路路面及隔离带T室内装饰一水电安装T验收。3.6施工测盘3.6.1 根据业主及设计提供的水准点与控制点布设施工控制M,按1该导线网布设，面程按等水准网布设，控制网使用电了全全站仪，采用三脚连测法,水平与高程一次同时施测.测盘严格按照工程测量规越(GB5(X>25-93)和彳中、短程测量规范要求施测,控制点作为施工放样,成果精度检验和竣工验收的柬要依站,布点时应布谀在地质条件好、工干扰少、放样方便、能相互贯通的地点.362施工放样:在施工开挖前先用全站仅放出通道中心规和各轴规控制点，并做好保护桩，在基坑开出后以路而上的控制点引到基坑，再用经玮仪、水准仪加钢尺，采用出线放样法,测出各细部点。363测址人员及仪器：测人员,测人员共5人,测一员2人,测一工3人.测量仪器配备如下：测拉仪器配备发名称数量产地型号精度全站仪I台国产SET-2B±2秒±11un土IPPCB1.经葬仪1台国产DJ2±6秒水准仪I台国产DS3÷3minkm第四章各分项工程的施工方法及技术指趋4基坑土方开挖：4临工放线：般据图纸,首先在地面上先放出开花部分基坑的轴线，并将轴线向外围延伸6米，作为永久固定桩.用纲尺St出基坑的底边跳放坡边线，井留30Cm的工作面，本工程土质为硬梁的亚粘土，粘土层放坡系数按1:0.33放坡。4/.2基坑土方开挖采用至00挖掘机开挖，施工自上而下分层进行，土方用挖掘机挖出直线后用自卸汽车运至弃土场弃土，开挖时应随时观察边坡的卷定情况，必要时应幅时加固支撑支护，支护采用视现场情况用木班支护或钢板桩支护的措施，以确保边坡稳定，在开屹过程中，应经常测量和受核平面位置,标高和边坡坡度是否与设计相符,开挖中.应对土质情况、地下水的变化经常地检查观察,做好原始记录及绘出断面图，如发现彩底土质与设计不符时，应会IfiJ设计、业主、监理研究处理，并做好吃蔽工程记录。4.1.3基坑内的临时排水：为了防止基底受雨污水浸泡,应在基底周围开楼300x3W排水沟，排水沟的水排至集水坑，用水泵将集坑内的枳水抽抻，以保证基底不受雨污水浸泡，4.2排水管道的施工，堪槽上方开挖后，即进行室内管道的埋设施匚在外侧采用顶管施工方法将水管理到出水11，本分项工程分包给专业施工队伍施工。4.3模板工程4.3柱模板的安装：柱模板的特点是断面尺寸不大,但是高度较高.因此柱模在安装时必须控制其垂直度,保证在浇筑混凝土过程中的侧向校定及抵抗混板上的侧压力.同时也要考虑潴筑混凝土清理垃圾的方便.并与钢筋工密切配合，为保证模板企混凝土侧压力作用下不变形,应在恻模外设置钢筋柱箍，柱使一般间距为5O-6(km.柱模安装时,先在基底板面上弹出轴线然后再弹出柱的边战,按边线将柱底部分固定好.再对准边线，将两侧纵向板竖起来，用临时支拉措车，并在另两侧钉几块横向划板，把纵板5.相拉住，侍线徒校正柱模垂直后，即用支撑如以固定，再逐块钉横向侧板,柱模之间应用水平挣和剪刀拉死相牵指固定，同一列柱的模板，先校正两端柱模，后拉通线,再校正中间部分的柱模.4.3.2挡墙模板的安装墙模板的特点与柱模板相似但墙模板面枳较大,最易出现炸梗、帧料、变形、墙体厚度不一等问您，因此在墙体模板安装时墙面模板应拼装平整，符合侦此检验评定标准：与其它支掾之同互相拉结井相瓦间均应用剪力描撵牢，墙身中间应用穿墙螺枪拉紧，以承担混凝土的M压力.确保不炸模(条用1.21.6mm螺栓)两片模板之间，应根据地的厚度用钢管掉头，以保证墙体厚度一致.每层混凝土浇灌高度，应控制在施工规范允许范圉内，4.33梁模板的安装：梁侧模用原25mm的长条板,底板用厚45mm的长隙,板加木档拼制底板库隔80Cm用顶掉顶住，钢制顶拇的立柱由两门钢管套装而成,钢管宜径为50皿.当梁高大于60cm时用螺栓拉紧螺栓，间距”般为100Omm,梁模板安装后拉中线检杳,熨核各梁模中心线位置是否对正.待底模安装后，检查并调整标高，将木楔钉牢于垫板上.各顶掉之间要拉上水平掉和剪刀挣.梁羚度等于及大于4<m时底模应起模,起拱高度为全跨长度的"IO(K)-3/I(W0.4.3.4楼板模板的安装楼板模板特点是面枳大而号度不大,因此侧压力小模板的受力主要是抵抗混凝土的垂宜荷载和施工荷载，保证板体不变形下垂.搂板的底模采用九央板铺设于搁W1.匕搁槌两头掴祝在桩木上，搁栅采用50x100cm的，间距40S0cm,楔板安装时，先在次梁模板的两侧板外恻弹水平战.再把靠梁模旁的摘栅先找上等分搁横间距.再拨放中间部分的搁棚.最后在病榻先镯灯模板，模板铺好后，清扫干净，进行模板标痛的检杏I：作，如右不符之处，梢大钉紧或松动顶探的林楔进行旧整，.435浇物混凝上前，模板表面均匀涂刷脱模剂。对混凝土表面有较岛要求的部位，可对模板进行包面处理，安装模板时，要随时控制模板的平整度和结构断面，以保证混凝土表面平擦光滑，无明显模板接缝痕逊：模板加困前应进行全面检杳，加固工作宜在混凝土预埋件预埋之后进行,预留孔洞模板安装必须牢固.位置准确对一此受力较大的部位应采取合理有效的加固措施，保证模板在混凝土浇自然风光过程中不致于变形和产生位移。4.4 钢筋工程441准备工作核对成品钢筋的钢号、直径、形状、尺寸和数啦等是否跟料单、料牌相符，发有错漏，应纠正增补。准省必要数量的铁丝和水泥垫块，钢筋绑扎困的铁丝采用22#铁丝，控制校保护层可采用水泥砂浆犁块，具厚度应等于保护层19度.平板或墙板的纲筋，在模板上划线，柱的推筋.在两根对角线主筋上划点：梁的掖筋则在架立筋上划点，基础钢筋在两向各取一根剂筋划点或在垫层上划战。钢筋接头的位置，应根据来料规格，接头位翼、数戕，使其错开，在模
