渠泵站工程监理实施细则.docx

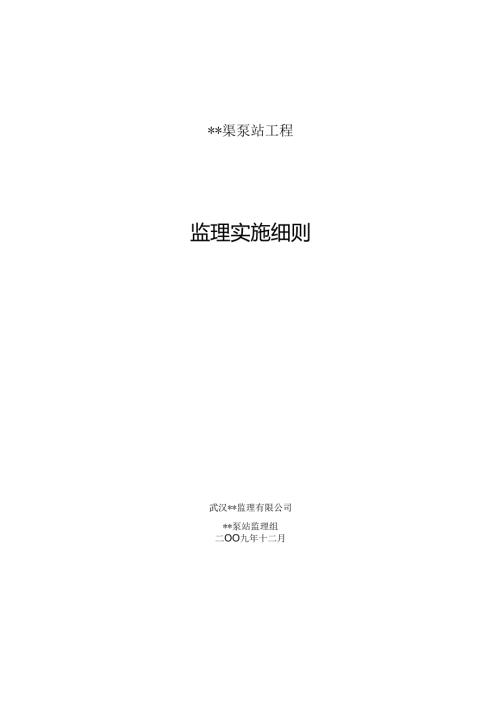

*渠泵站工程监理实施细则武汉*监理有限公司*泵站监理组二OO九年十二月1 .工程内容22 .编制依据及引用规范、标准23 .关键控制点24 .监理措施34.1 质量监理工作流程34.2 基础工程质量监理44.3 主体工程质量监理64.4 填土工程质量监理124.5 门窗工程质量监理134.6 装饰工程质量监理144.7 屋面工程质量监理154.8 砌体工程质量监理171、.工程内容2、编制依据及引用规范、标准2.1 中华人民共和国建筑法2.2 中华人民共和国国务院令第279号建设工程质量管理条例2.3 建设渠泵站监理规划2.4 给水排水构筑物施工及验收规范(BGJM1.-90)2.5 给水排水构筑物工程质量检验评定标准(参照GB50268-97)2.6 泡凝土结构工程施工及验收规范(GB50204-92)2.7 砖石工程施工及验收规范(GBJ2O3-83)2.8 地面与楼面工程施匚及验收规范(GBJ209-83)2.9 屋面工程施工及验收规范(GBJ2O7-83)2.10 建筑装饰工程施工及验收规范(JGJ73-91)2.11 建筑工程质量检验评定标准(GBJ301-88)2.12 钢筋焊接及验收规程(JGJI8-96)2.13 预制混凝上构件质量检验评定标准(GBJ321-90)2.14 地基与基础1.程施工及验收规范(GBJ2O2-83)2.15 屋面工程技术规范(GB50207-94)2.16 建筑安装工程质量检验评定标准(GBJ30(88)2.17 建筑工程质量检验评定标准(GBJ301-88)2.18 泵站施工规范(S1.2341999)3.关键控制点3.1 基础工程质量监理3.2 主体工程质量监理3.3 填土工程质量监理3.4 门窗工程质量监理3.5 装饰工程质量监理3.6 屋面工程质量监理3.7 砌体工程质量监理4、监理措施图3建筑工程质量监理的工作流程4.2 基础工程质量监理：基础定位质量监理工作要点：监理工程师应要求施工方按照设计要求进行定位测量，监理工程师选择检测位置，施工方复测，监理旁站。基础定位质量监理汇总表，见衣【。基础定位质量监理汇总表表1项目允许偏差（11m）检险频率检验程序认可程序范围点数愎躲方法轴线位移5每条轴线4用经纬仪测量监理人员选择检测位置，施工方检测并填表须经专业监理工引用i的书面认可高程±s4用水准仪测轴线距离相对误差中1/50002用钢尺屐4.2.1基坑：二施工排水。基坑遇有地下水时，监理工程师应要求施工方先降低地下水位，再进行开挖，使基础建筑在干燥稳定的原土之上，以保证坑底的地基承载能力。a）明排水。集水井处于不良土壤层时，监理工程师要求施工方采取过滤和封闭措施。当没有排水设施时，要求施工方做好排水情况记录。施工方应保持排水沟与进水的疏通和必要的存水深度，以维持水泵的正常工作。b）井点降水。施工时监理工程师要求施工方将承压水水位降至坑底以下不小于1.On1.（对软土地基的水位降低深度宜适当加大）,以保证在无水状态下进行开挖。同时施匚方在基坑开挖前应等距离沉入定数量的滤水管或管井于地下水储水层中，以总管与抽水设备连接。井壁管长度偏差不超过土100mm；井点管安装高程的偏差不超过±10Omb.基坑尺寸与边坡。监理工程师应要求施工方正确地选定基坑边坡开挖尺寸，为构筑物施工创造方便条件，保证工程质量和施工安全。施工方不得超挖、扰动地基。超挖时，监理工程师应要求施工方采用原土回填压实；当地基含水量较大时，可回填卵石、碎石或级配砂石。c.地基开挖后，应立即要求建设单位、设计单位监理单位现场检验，当确认符合设计要求，并签字认可后，方可进行填筑或混凝土浇筑。4.2.2 基坑质量监理，见表2。基坑质信:监理汇总表表2JS目允许仅羌(三)检验箱率检验方法检验程序认可程序JuIH点数基底海程±20用座5用水准仪测量施工方收测并埴混报监理人员进行抽检.监理人员笠部评语须姓专业监理.程栉书面认可轴战位移50每座4用经伟仪洒b纵横各1点基境尺寸不小干规定每座1用尺城秘边各1点般边JS不陡于规定4用边坡收检测.每边各1点4.2.3基础、垫层监理匚程师要求施工方保证税基础质量达到合同的要求，不得有石子外露、脱皮、裂缝等现象。伸缩缝位置应正确、垂直贯通。基础垫层质量监理工作汇总衣，见衣3。4.2.4 回填±±质应符合设计要求，填土中不的含有淤泥、植物根茎等4.2.5 建筑物墙后一米范围内回填上须用小型压实机具夯实。4.3 主体工程质量监理：431对进场的钢材需审核质保资料，认真核查级别和规格，并按规定见证取样送检，质量符合要求后方可使用。4.3.2 钢筋安装：监理工程师要求施工方必须做到钢筋表面应洁净，不得有锈皮、油渍、油漆等污垢：钢筋必须平直，调正后表面伤痕及锈蚀不应使钢筋截面面积减少，钢筋弯曲成形后，表面不得有裂纹，鳍落或断裂现象。绑扎或焊接成的网片或骨架必须稳定牢固。在安装浇筑碎时不得松动或变形，钢筋按设计图所示位置准确就位于模板内，并应定位牢固，避免在浇筑混凝土过程中发生位移，在钢筋所有交叉点均应捆扎或点焊，所配置钢筋的级别、钢种、根数、直径等必须符合设计要求。钢筋保护层应使用垫块控制，钢筋骨架绑扎成形后，施工单位应对其进行全面检查，并报监理工程师验收合格后才能封模。(钢筋安装质量监理汇总表，见表4)主筋的混凝土保护层厚度(mm):泵房、格栅间、流量计井、事故排放井及阀门井：底板为40mm,池壁、配水槽、下部梁为35mm;XB为3Qnm、上部梁、柱为30hm0管理房：柱为30mm、梁为25mm、板为20mm,基础为40mm。电缆沟:盖板为25mm,梁均为30mm。基础整层质量监理工作汇总表表3项目允许偏茏(m)检验领率检蛉方法松的程序认可程序AXIB点数公层英土密实惬襁M座3用环刀法(A工方检测井墙ftiKi理人员进行抽检，监理人S签/评语须经专业监理工和师BIfii认可fa程0.-15201用水Jft仪泅ft中线碑恻宽度±10202用尺盘.每包计1点Sf1.1.fttt½不低于设计标号好台班Ii1.1.标强养护fa程201用水Jft仪利St中线碑恻宽度±10202用尺Sb。侑各计1点If哽±10201用尺量麻曲面枳201用尺出麻面总面积钢筋安装质量监理汇总表表4项目允许偏差(inn)检验短率检验方法检脸程序ft!Ifi范的点数受力钢筋的间距±to每分格5用尺ST测施工方检测须经专受力钢筋的排距±5钢筋弯起的位置20福筋、横向W筋间距绑扎骨架±20每片网片或f1.架2用尺量并填表，监理人员抽检IN；：；理工程U书面认可焊接骨架±102焊接预中心蚣位以5每片两片用经纬仪检测埋件水平高程+3.0或料架用水准仪测量受力钢基础±10筋保护柱梁±5每分格5用尺量层板墙士34.3.3 模板：监理工程师应从审核施工组织设计的模板工程开始，即根据主体工程的结构体系、荷载大小、合同工期及模板的周转等情况，综合考虑施工方所选择的模板和支撑系统是否合理，提出审核意见。对模板及支捺系统短掌握下述原则：a、保证工程结构和构件各部分形状尺寸和相互位置的正确性；b、具有足够的承载能力、刚度和稳定性，能可靠地承受新浇筑碎的自重和侧压力，以及在施工过程中所产生的荷载：c、构造简单，装拆方便，并便于钢筋的绑扎、安装和险的浇筑、养护等要求：d、模板的接缝不漏浆。监理工程师要监督施工方向工人进行技术交底，并把有关质量标准，交待给工人，以便于他们IiI检与互检。如有必要，监理工程师可以参加交底会，适时地给予指导。关于模板工程质量验收，应按建筑工程质量检验评定标准(GBJ301-88)有关内容(衣5)进行。施工过程中，监理工程师还应对卜.述问题给予关注：a、为防止柱炸模，造成断面尺寸鼓出、漏浆、碎不密实或蜂窝麻面，柱模卡箍间距应适当，不得松扣；b、为防止柱身偏位或扭曲，在支柱模前，应先在底部弹出中线，将柱子位置兜方中找中；校正钢筋位置；在柱底部焊外包框：柱子的支撵应牢固。施工方可以根据碎强度增长情况和规范要求，决定侧模的拆除。对于底模，施工方应征得监理工程师同意后，方可拆除，以防止施工方.为加速模板周转，过早拆除底模，造成质量事故。模板工程质量监理汇总表，见表5。4.3.4现浇碎：a.监理工程师要求施工方做到结构不得有孔洞、露筋、缝隙夹渣现象，粒表面平整洁净。碎标号必须符合设计要求，施工方在施工中应按规范要求做抗压或抗渗试块，监理工程师旁站监理整个碎浇筑取样过程。b.对泵送混凝土，所用砂、石、水泥、外加剂、质量及配合比等由泵送厂家负贡提供相应质保资料给总承包报监理审杏，施工时应按规范要求见证抽取混凝土抗压、抗渗试块。c在混凝土浇筑过程中，应始终注意其班落度，与原定班落度不符时应查明原因予以纠正。d.混凝十.浇筑，自高处倾落时，为防止混凝土离析，应按倾落高度不宜超过2米。c混凝土应按一定厚度、顺序、方向分层浇筑，用插入式或附着式震捣器时，每层厚度不应大丁30cm;应加强震捣，防止角部位漏浆。f.拆模后如发生蜂窝麻面、空洞露筋等缺陷，施工单位单位不得擅自处理，必须提交处理措施，经监理检存并认可后，方可进行修补。g.对需回填的结构(如岸墙),其外形尺寸、外观状况、重要部位标高等，施工单位填报隐蔽匚程验收单，报监理验收后方可回胤h.在正常气温和熨季，应在混凝土浇筑小时内用湿麻袋、草帘或海砂遮盖，并经常洒水养护。浇水次数以混凝土面处于湿润状态为宜，但气温低于度时不得浇水养护。现浇碎质量监理，见表6°4.3.5 基坑支护及监测435.1地基处理1、本工程主要采用换填法处理浅层不良土壤，主要包括(1)杂填土和(1-2)淤泥，换填深度伟2.750m其中，泵站及格栅间基底换填底标高为150m,其他构筑物及道路基地换填底标高为155m;2、当开挖到换填底标高后，应先采用50Cm厚毛渣回填压实，再采用工程性质良好的土料回填，分层压实，每层虚铺厚度不大于30Omm.压实后密实度除满足各单体构筑物要求外，且应不小于0.95;3、对于泵站及格栅间构筑物，应先回填至17.85m标高，再进行沉井施工。其他换填范围内直接回填至场平标高21.1.Om（含绿化和道路回填）；4、管道地基处理方式为换填法，换填应结合沟槽开挖同步进行，应将基底以下（11）杂填土和（12）淤泥全部清除,并采用30Cm厚毛液回填压实，再采用工程性质良好的土料回填，且应满足管道回填要求。如管底为（2-1）淤泥质粘土，直接采用30Cm厚级配沙石料换填。4.352沟槽支护1、管道沟槽支护设计进水管
