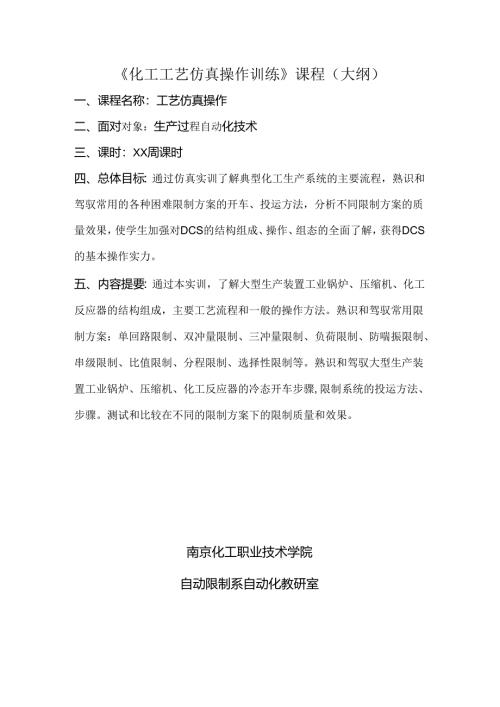

化工工艺仿真操作训练课程（大纲）一、课程名称：工艺仿真操作二、面对对象：生产过程自动化技术三、课时：XX周课时四、总体目标：通过仿真实训了解典型化工生产系统的主要流程，熟识和驾驭常用的各种困难限制方案的开车、投运方法，分析不同限制方案的质量效果，使学生加强对DCS的结构组成、操作、组态的全面了解，获得DCS的基本操作实力。五、内容提要：通过本实训，了解大型生产装置工业锅炉、压缩机、化工反应器的结构组成，主要工艺流程和一般的操作方法。熟识和驾驭常用限制方案：单回路限制、双冲量限制、三冲量限制、负荷限制、防喘振限制、串级限制、比值限制、分程限制、选择性限制等。熟识和驾驭大型生产装置工业锅炉、压缩机、化工反应器的冷态开车步骤,限制系统的投运方法、步骤。测试和比较在不同的限制方案下的限制质量和效果。南京化工职业技术学院自动限制系自动化教研室目录项目一：压缩机系统的仿真操作模块一：熟识压缩机系统工艺流程、分析限制方案模块二：绘制压缩机系统的限制系统方块图模块三：压缩机系统冷态开车及限制系统的投运模块四：压缩机系统的限制系统干扰测试与分析项目二：工业锅炉系统的仿真操作模块一：熟识工业锅炉系统工艺流程、分析限制方案模块二：绘制工业锅炉系统的限制系统方块图模块三：工业锅炉系统冷态开车及限制系统的投运模块四：工业锅炉系统的限制系统干扰测试与分析项目三：化工（反应器）综合限制系统的仿真操作模块一：熟识化工综合限制系统工艺流程、分析限制方案模块二：绘制化工综合限制系统的限制系统方块图模块三：化工综合限制系统冷态开车及限制系统的投运模块四：化工综合限制系统的限制系统干扰测试与分析项目一：压缩机系统的仿真操作模块一：熟识压缩机系统工艺流程、分析限制方案授课班级上然时问周月11第节（留&考鹿连犊性，售时支配可以2、4、6等学时为教学单位）上课地点4305试珍室教学任务熟识压缩机系统工艺流程并对采纳的限制系统方案进行分析教学目标实力（技能）目标学问目标1,了解声心式压缩机的结构组成。2,熟识压缩机系统的主要工艺流程.3、对采纳的限制系琉方案进行分析。1 .明确压缩机系统的限制要求。2 .驾.双压缩机系统常用的限制系统的结构组成和工作原理。重点难点及解决方法重点：压缩机系统的常用限制方案。难点：防喘振限制系统。解决方法：理论讲解老师提出问诞学生分析探讨总结提高。参考资料|1南京化工职业技术学院自动限制系编.DCS仿真综合实训指导书.2006.2|21贾清水主嫌.生产过程计算机限制.北京：化学工业出版社，2（X）1.5|3|余金寿、何衍庆编著.集散限制系蜕原理及应用.北京：化学工业出版社，1995.84翁维勤、孙洪程编著.过程限制系统及工程.北京：化学工业出版社，2002.7模块二：绘制压缩机系统的限制系统方块图授深班级上课时问周月日第节留意：考虑连续性，课时支配可以2、4,6等学时为教学单位）上课地点4305试驻室故学仟务依据压缩机系统工艺流程绘制限制系统方块图教学I1.标实力（技能）目标学问目标1.熟识离心式压缗机系统的构成和常用限制方案.2、绘制各种常用限制系统的方块图。I,明确压缩机系统常用的限制系统的作用。2、驾驭典型限制系统的结构组成和方块图的画法。重点难点及解决方法重点：压缩机系统的常用限制系统的方块图。难点：防喘振限制系统的方块图.解决方法：老师结合流程图进行讲解一一老师提出问题一一学生动手绘图总结提高。参考资料H1.南京化工职业技术学院自动限制系编DCS仿真嫁合实训指导书.2006.2（2贾清水主编.生产过程计算机限制.北京：化学工业出版社，2001.53余金舟、何衍庆飙著.集散限制系统原理及应用.北京：化学工业出版社，1995.8|4|翁维勤、孙洪程编著.过程限制系统及工程,北京：化学工业出版社，2002.7模块三：压缩机系统冷态开车及限制系统的投运授深班级上课时问周月日第节留意：考虑连续性，课时支配可以2、4,6等学时为教学单位）上课地点4305试驻室故学仟务驾驭离心式压缩机的启动过程及各限制系统的投运方法和步辍。教学I1.标实力（技能）目标学问目标1.将压缗机启动.并渐渐调整至正常生产状态。2、能物选择合适的条件，正确地将各限制系统投入运行。I.驾驳离心式压缩机的启动过程。2.典型限制系统的投运方法.重点难点及解决方法重点：压缩机系统采纳的限制系统的投运方法。难点：防喘振限制系统的投运方法。解决方法：老师结合流程图进行讲解一一老师示范操作一一学生动手实践总结提高。参考资料H1.南京化工职业技术学院自动限制系编DCS仿真嫁合实训指导书.2006.2（2贾清水主编.生产过程计算机限制.北京：化学工业出版社，2001.53余金舟、何衍庆飙著.集散限制系统原理及应用.北京：化学工业出版社，1995.8|4|翁维勤、孙洪程编著.过程限制系统及工程,北京：化学工业出版社，2002.7模块四：工业悒炉系统的限制系统干扰测试与分析授深班级上课时问周月日第节留意：考虑连续性，课时支配可以2、4,6等学时为教学单位）上课地点4305试驻室故学仟务工业锅炉系统的限制系统干扰测试与分析教学I1.标实力（技能）目标学问目标1,测试负荷诋整系统的调整作用，并进行分析。2、测试防喘振限制系统的调整作用，并进行分析。I,明确压缩机系统常用的限制系统的作用。2、驾驭典型限制系统的干扰测试与分析方法。重点难点及解决方法重点：限制系统干扰测试与分析。难点：防喘振限制系统的干扰测试与分析.解决方法：老师讲解老师示范操作一一老师提出操作要求一一学生动手实践总结提高O参考资料H1.南京化工职业技术学院自动限制系编DCS仿真嫁合实训指导书.2006.2（2贾清水主编.生产过程计算机限制.北京：化学工业出版社，2001.53余金舟、何衍庆飙著.集散限制系统原理及应用.北京：化学工业出版社，1995.8|4|翁维勤、孙洪程编著.过程限制系统及工程,北京：化学工业出版社，2002.7项目二：工业锅炉系统的仿真操作模块一：熟识工业锅炉系统工艺流程、分析限制方案授课班级上然时问周月11第节（留a考虎连续性，售时支配可以2、4、6等学时为教学单位）上课地点4305试珍室教学任务熟识工业锅炉系统工艺流程并对果纳的限制系统方案进行分析教学目标实力（技能）目标学问目标1.了解工业锅炉的结构组成。2,熟识工业锅炉系统的主要工艺流程.3、对采纳的限制系琉方案进行分析。1.明确工业锅炉系统的限制要求。2,驾取工业锅炉系统常.用的五制系统的结构殂成和工作原理。重点难点及解决方法重点：工业锅炉系统的常用限制方案。难点：汽包液位限制系统、分程限制系统。解决方法：理论讲解老师提出问诞学生分析探讨总结提高。参考资料|1南京化工职业技术学院自动限制系编.DCS仿真综合实训指导书.2006.2|21贾清水主嫌.生产过程计算机限制.北京：化学工业出版社，2（X）1.5|3|余金寿、何衍庆编著.集散限制系蜕原理及应用.北京：化学工业出版社，1995.84翁维勤、孙洪程编著.过程限制系统及工程.北京：化学工业出版社，2002.7模块二：绘制工业悒炉系统的限制系统方块图授深班级上课时问周月日第节（留意：考虑连雄性，课时支配可以2、4,6等学时为教学单位）上课地点4305试驻室故学仟务依据工业锅炉系统工艺流程绘制限制系统方块图教学I1.标实力（技能）目标学问目标1.熟识工业锅炉系统的构成和常用限制方案.2、绘制各种常用限制系统的方块图。I.明确工业锅炉系统常用的底制系统的作用。2、驾驭典型限制系统的结构组成和方块图的画法。重点难点及解决方法重点：工业锅炉系统的常用限制系统的方块图。难点：汽包液位三冲JE限制系烧、分程限制系统的方块图。解决方法：老师结合流程图进行讲解一一老师提出问题一一学生动手绘图总结提高。参考资料H1.南京化工职业技术学院自动限制系编DCS仿真嫁合实训指导书.2006.2（2贾清水主编.生产过程计算机限制.北京：化学工业出版社，2001.53余金舟、何衍庆飙著.集散限制系统原理及应用.北京：化学工业出版社，1995.8|4|翁维勤、孙洪程编著.过程限制系统及工程,北京：化学工业出版社，2002.7模块三：工业悒炉系统冷态开车及限制系统的投运授深班级上课时问周月日第节（留意：考虑连雄性，课时支配可以2、4,6等学时为教学单位）上课地点4305试驻室故学仟务驾驭工业锅炉的开车过程及各限制系统的投运方法和步骤。教学I1.标实力（技能）目标学问目标I、将工业锅炉开车直至产汽量达到度定负荷，锅炉进入正常运行状态。2、能物选择合适的条件，正确地将各限制系统投入运行。I,驾驳工业锅炉的开车过程。2.典型限制系统的投运方法.重点难点及解决方法重点：工业锅炉系统采纳的限制系统的投运。难点：汽包液位限制系统、分程限制系铳的投运方法。解决方法：老师结合流程图进行讲解一一老师示范操作一一学生动手实践总结提高。参考资料H1.南京化工职业技术学院自动限制系编DCS仿真嫁合实训指导书.2006.2（2贾清水主编.生产过程计算机限制.北京：化学工业出版社，2001.53余金舟、何衍庆飙著.集散限制系统原理及应用.北京：化学工业出版社，1995.8|4|翁维勤、孙洪程编著.过程限制系统及工程,北京：化学工业出版社，2002.7模块四：工业悒炉系统的限制系统干扰测试与分析授深班级上课时问周月日第节（留意：考虑连雄性，课时支配可以2、4,6等学时为教学单位）上课地点4305试驻室故学仟务工业锅炉系统的限制系统干扰测试与分析教学I1.标实力（技能）目标学问目标1,比较上汽包液位在不同限制方案时，在相同干扰作用下的限制质量和效果,并进行分析。2、测试过热蒸汽温度分程限制系统的调整作用，并进行分析。I.明确工业锅炉系统常用的底制系统的作用。2、驾驭典型限制系统的干扰测试与分析方法。重点难点及解决方法重点：限制系统干扰测试与分析。难点：汽包液位限制系统的干扰测试与分析。解决方法：老师讲解老师示范操作一一老师提出操作要求一一学生动手实践总结提高O参考资料H1.南京化工职业技术学院自动限制系编DCS仿真嫁合实训指导书.2006.2（2贾清水主编.生产过程计算机限制.北京：化学工业出版社，2001.53余金舟、何衍庆飙著.集散限制系统原理及应用.北京：化学工业出版社，1995.8|4|翁维勤、孙洪程编著.过程限制系统及工程,北京：化学工业出版社，2002.7项目三：化工综合限制系统的仿真操作模块一：熟识化工综合限制系统工艺流程、分析限制方案授课班级上然时问周月11第节（留a考虎连续性，售时支配可以2、4、6等学时为教学单位）上课地点4305试珍室教学任务熟识“丙烘加氢”过程限制系统
