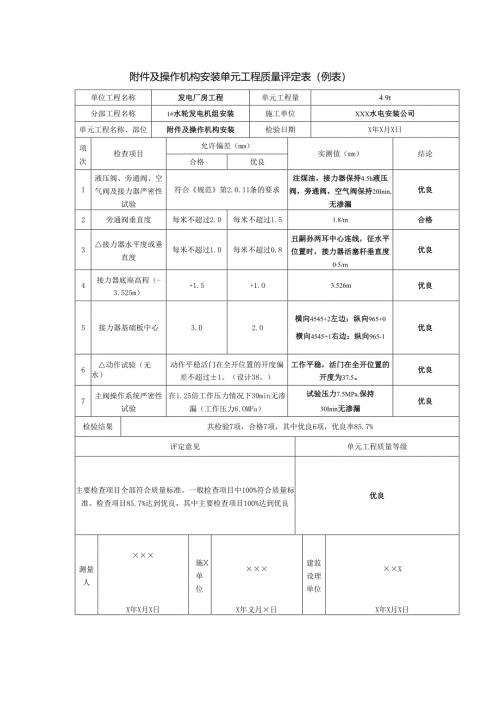

附件及操作机构安装单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量4.9t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位附件及操作机构安装检验日期X年X月X日项次检查项目允许偏差（mm）实测值（mm）结论合格优良1液压阀、旁通阀、空气阀及接力器严密性试验符合规范第2.0.11条的要求注煤油，接力器保持4.5h液压阀，旁通阀，空气阀保持20Inin,无渗漏优良2旁通阀垂直度每米不超过2.0每米不超过1.51.8/m合格3接力器水平度或垂直度每米不超过1.0每米不超过0.8丑嗣孙两耳中心连线，征水平位置时，接力器活塞杆垂直度05/m优良4接力器底座高程（-3.525m）+1.5+1.O-3.526m优良5接力器基础板中心3.02.O横向4545+2左边：纵向965+0横向4545+1右边：纵向965-1优良6动作试验（无水）动作平稳活门在全开位置的开度偏差不超过±1。（设计38。）工作平稳，活门在全开位置的开度为37.5。优良7主阀操作系统严密性试验在1.25倍工作压力情况下30min无渗漏（工作压力6.OMPa）试验压力7.5MPa,保持30Inin无渗漏优良检验结果共检验7项，合格7项，其中优良6项，优良率85.7%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目85.7%达到优良，其中主要检查项目100%达到优良优良测量人×××X年X月X日施X单位×××X年义月×日建监设理单位××XX年X月X日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台机组附件及操作机构安装为一个单元工程。2.单元工程量：填写本单元附件及操作机构重量（t）。3.各项B的检验方法如下。项次检查项目检验方法1液压阀，旁通阀，空气阀及接力器严密性试验水压或油压试验检查2旁通阀垂直度用方型水平仪检查3接力器水平度或垂直度用方型水平仪检查4接力器底座高程用水准仪钢板尺检查5接力器基础板中心用钢卷尺检查6动作试验（无水）操作活门全行程动作检查7主阀操作系统严密性试验外观检查4.GB856488水轮发电机组安装技术规范。第2.0.11条：设备容器进行煤油渗漏试验时，至少保持4h,应无渗漏现象；阀门进行煤油渗漏试验时，至少保持5min,应无渗漏现象。5 .实测值填写实际测量数值。设计值按设计图填写，并将设计值用“（”'标明。6 .合格项目数，指达到合格及以上质量标准的项目个数。7 .单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目实测点有90%及其以上符合要求，其余虽有微小出人，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良（其中主要检查项目必须达到优良标准）。
