装配式混凝土住宅预制混凝土墙板设计指引（135页）.docx

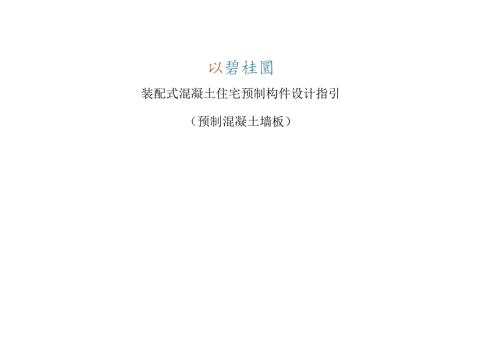

以碧桂圜装配式混凝土住宅预制构件设计指引（预制混凝土墙板）前言根据碧桂园集团装配式混凝土住宅的发展形势和要求，经广泛调杳研究，认其总结实践经验，参考国家及地方标准、规范、图集，编制了装配式混凝土住宅预制构件设计指引系列手册。本指引是该系列手册第四册：预制混凝土墙板，用于指导设计人员进行装配式混凝土住宅预制混凝土地板的设计。本指引主要技术内容是：I.总则；2.一般规定；3.预制实心剪力墙：4.预制夹心保温剪力墙；5.内浇外挂剪力墙；6.带窗洞非承建墙:7.双面叠合剪力墙：8.单面叠合剪力墙：9.多层剪力墙：10.深化设计及生产施工介绍：I1.短暂工况验算示例。本指引由碧桂园设计研究院负贡对具体技术内容进行解释，执行过程中如有意见或建议，请联系碧桂园设计研窕院卢松(Iusong03)。I总则33.8防水设计471.1 编制说明31.2 编制依据313预制埠板构件及技术体系4一般规定112.1材料1122结构体系1323建筑设计134预制夹心保温剪力墙484.1 一般设计规定484.2 保温材料及拉结件534.3 计算分析564.4 内叶墙板5743外叶墙板594.6 细郃构造及连接节点设计61，雪桂国野桂园设计研究院密皴：内部文件例聃件设计指引4.7 预制堵板布置原则184.8 预制墙板尺寸及重量限制194.9 结构分析204.10 同预制率要求的设计对量224.11 向钢筋连接技术224.12 埋件设计253预制实心剪力墙303.1 一般设计燃定303.2 墙板尺寸构造343.3 墙板出筋构造373.4 结合面要求383.5 预制承双墙连接节点393.6 预制非承重墙连接节点453.7 剪刀墙水平后浇圈梁和后浇带465带窗洞诽承束堵695.1 预制凸窗695.2 PCF式堵板及PCF平窗855.3 内浇外挂平窗926双面叠合躬力墙946.1 一般设计规定946.2 布置原则956.3 计算分析966.4 墙板构造设计966.5 连接节点设计997的面叠合躬力战1047.1 一般设计规定1047.2 布置原则1047.3 计算分析IOS目.33墙板卜鬣I第JVK3页AM1.1M说明乙，号桂画皆桂园设计研究院密皴：内部文件制聃件设计指引第三册加Im1.t墙板版号V1.0页码第3页共133页装配式混凝土建筑技术标准bGBfT51231-2016装配式混凝土结构技术规程JGJ1-20141.1.段制混凝土墙板(简称“预制墙板”)是装配式剪力堆住宅中常用的预制构件，一般应用在单体预制率要求较高的项目中.其设计难度和时较高,掌握预制墙板的设计方法，对离预制率项目设计十分关进.1.1.2 本指引是预制构件设计指引系列手册之一，用于指导设计人员进行装配式住宅悭向构件设计，本指引盘据国欧及地方发布的标准、视范、图集，结合碧桂园各地装田式建筑实践经验，以图文形式标埋了预制墙板及相关边界的设计要点,在指引中介绍了生产和施工安装对制构件的影响,力求设计人员系统掌握预制播板的设计方法.1.1.3 本指引符预制瘠板分为预制实心剪力搞、预制央心保温剪力墙、内浇外桂剪刀墙、预制凸窗、双面笠合剪力墙、单面叠合躬力堵、多层剪力墙,按不同类型墙板介绍预制展板相关设计要求。1.1.4 本指引适用干抗箧设防烈度为68度的装配式混凝土结构住宅.本文所指的装1.¾式建筑均指奘配式混凝土住宅建筑钢结构住宅可参考使用。1.2.«««12.1国家及行业标准混凝土结构设计规范GB5(X)C2OIO(2015版)£建筑抗震设计规SDGB5(X)11-2010(2016版)混凝土结构工程施工域地股收戏葩GB502叶2015混凝土结构工程施工规范GB50666-2011拓层建筑混凝土结构技术规程O3-3()1.()纲筋机械连接技术规范JGJ1(11-2(>I6削筋锚固板应用技术规程JGJ256-2011纲筋套筒灌浆连接应用技术规程JGJ355-20151.2.2地方标准1 .上海市装配整体式混凝土居住建筑设计现程IXin-J(M<-2O71-2016袋配整体式住宅混凝土构件制作、施工及侦量验收规程DGTJ08-2069-2010装配第体式混凝土结构施及防盘验收规程DGJo9-2117-20122 .北京市中装配式剪刀墙住宅建筑设计规程&DB1.ifT970-2013装配式旧力墙结构设计规程DB1.1./1WB-2O13预制混凝土构件质最检会标准3DBI1.<968-2013£装配式混凝土结构工程施工与原收验收规程.DBIiZT1030.20133.广东省用装配式混凝土建筑结构技术规程BDBJI5I-IO7-2OI61.23标准图集f装配式混凝土结构住宅建筑设计示例剪力墙结构*I5W39-14装配式混凝土结构表示方式及示例(四力墙结构)XI5G1O7-I装配式混凝土结构连接节点构造(剪力塔结构S15G3K)-2预制混凝土回力墙外墙板NI5G365-I预制混凝土剪力墙内墙板315G365-21.3谓IM墙板构件及技术体系!.3.1按照预制混款上墙板构件的构成以及适用高度，将预制培板分成卜.列技术体系；I预制实心剪力增体系2预制夹心保温剪力墙体系3双面会合剪力墙体系4单面曲台剪力地体系5装配式多层剪力墙体系【说明】本指引基于以上几种技术体系,桢理各类段制墙板的设计要点.同时带窗洞非承重墙板虽不单独构成技术体系,但现阶段在装配式项目中应用较多，本指引第5章单独时其进行详细介绍.1.3-2预制实心剪力墙体系系指由全部或部分预制实心剪力墙构件通过UJ推方式进行连接并与现场后浇混凝上、水泥基灌浆料形成整体的装配式混凝土典力墙结构，【说明】预制实心岬力墙板：在J：厂加工生产，并预埋入常筋及预埋件的承重典力墙板，1.3.3 预制夹心保油剪力墙体系，系指全部或部分外墙采用预制夹心保温剪力堵墙板，井通过可我方式进行连接并与现场后浇混凝土、水泥场潴浆料等形成整体的装配整体式混凝上剪力墙结构.【说明】预制夹心保温剪力墙板：由承或第力墙内叶墙板、夹心保温层、拉结件和非承东外叶墙板组成的预制混凝h外堵板.1.3.4 内浇外挂脚力墙体系，系指隹加平面内部采用现浇剪力堵且外困主要采用不作为抗俺力构件的预制墙板的现浇剪力墙结构.外围预制墙板通过适当方式与主体结构可靠连接“【说明】内浇外挂墙板：仪作为现浇部分外模板或圉护墙板使用,而不善与结构受力的配筋预制墙板.目前这种技术体系主要应用在我国华南地区.内浇外挂墙板时主体结构受力及刚度影响，应在设计时充分考虑。1.3.5 双面会台剪力墙体系，系指在双面会合明力墙空腔内现场后浇混凝土形成立面会合构件.并在连接部位设置附加连接纲筋搭接及现场后浇混凝土形成整体的装配式混凝土料力战结构.【说明】预制双面我合剪力墙板：将四力堵两面一定厚度范用内混凝土预制,其中IS埋入分布钢筋网片及预埋件,并由桁架钢筋拉结两片预制混凝土墙板的预制构件.f制部分墙板起承重墙板及后浇部分模板的作用.1.3.6 单面梯合剪力塔体系，系指以预制制分嵌面为外模板与现场后浇其他部分裁面形成单面处合构件，并在连接部位设置连接钢筋连接及现场后浇混凝土形成整体的装间式混凝土剪力增结构.【说明】预制单面融合剪力墙板：潞剪力墙单面定厚度范用内混凝土预制,其中预埋入分布钢筋网片、预埋件及桁架钢筋的预制构件.当该轲力墙为外墙时，预制部分应为室外快I.预制部分墙板起承重堵板及后送部分模板的作用。1.3.7 预制实心剪力墙体系、预制夹心保温剪力墙体系,双面叠合躬力培体系、单面会台甄力墙体系及内浇外挂电力墙体系，屈于装配整体式第力墙或现浇剪力墙结构（会向受力构件现浇），可用于高层建筑和多层建筑.138装配式多层眄力域体系.系指抗馥设防烈度不超过8度.房屋高度不大干6层且房屋高度不超过24米的装配式着力墙结构.其暗柱设计及连接设许均Ur较预制实心剪力墙体系筒化.乙，号桂画皆桂园设计研究院密皴：内部文件制聃件设计指引第三册加Im1.t墙板战号V1.0页码第4页共133页1.3.9预制剪力墙技术体系示意图见图1.3.9.aI.侦制实心剪力体系平面示意e-1.冷面在合剪力墙体系平面示超b-1.,预制夹心保温剪力体系平面示总C-1.内浇外挂体系平面示意b-2.预制夹心保温好力墙体系剖面示意a-2.预制实心剪力墙体系剖面示意J雪桂画野桂园设计研究院密皴：内部文件例聃件设计指引第三册加Im1.t墙板战号V1.0页码第5页共133页c-2.内浇外挂脚力墙体系d-2,双面叠合我力墙体系e-2,单面会台剪力墙体系剖面示.以剖面示意剖面示意图1.3.9预制典力墙技术体系示意I-预制剪力墙,2-后浇部分剪力墙,3-外叶墙板，上夹心保温层，5-预制面板(受力>,6-PCF板.7-减重块【说明】PCF(PreCaMCOnCre(eFom>,即预制混凝土模板,为纯外挂构件，不软与主体结构受力,用于翦力墙结构建筑外墙面处，作为现济剪力堆的外模板使用.可集装饰与面板一体.野桂园设计研究院««：内部文件制聃件设计指引第三册版号V1.0页码第6页共133页1.3.10各预制回力墙技术体系的比较如欠1.3.10.表1.3.10预制剪力瘠技术体系比较技术体系技术特点预制率预制实心剪力墙体系(1)竖向健连接)楼层内相邻预制剪力瘠间设先竖向后浇段,相邻预制墙板水平分布蝌筋通常采用搭接连接.当预制剪力墙位于墙肢然部时，其水平分布钢筋也可信固入后浇边缘构件；(2)(水平缝连接上下楼层预制剪刀墙间通过设区水平后浇带或圈梁及水泥站灌浆料灌实的施工缝进行连接。上下层预制墙板内预埋的边缘构件竖向钢筋及墙身够向分布钢筋通粉采用套筒灌浆连接或架锚搭接连接，后浇段内鞋向钢筋一般采用搭接连接，为缩短后浇段内钢能的搭接氏度,提高现场循工效率.后浇段内牍向钢筋也可采用机械连接或挤压套筒连接：(3)外墙防水做法与现浇剪力墙结构相同,可在外墙接域处附加防水措施改善接缱防水性能；(4)可适用外保溺、内保溺等建筑外墙保温形式：(5)可适用清水混凝土、装饰混凝土、免抹灰涂料和反打面破及石材等建筑外饰面形式：(6)在外墙后浇段部位，需要支设模板，施工需要设置外脚手架,因预制构件不能完全陵盖建筑外墙,一般预制实心剪力增棣成建筑外饰面，因而方便在外墙上设置扶墙、塔吊固定等措施：平面墙板构件SM作简单，即使是立体飘泣墙板构件也可制作，可实现相时更杂立面风格：(8由于预制堵板工厂制作表面平整度较高，地面可免抹灰或仅需刮腻子，故现场施工豉点关注后淡段就位地面的平整度；(9)竖向钢筋套筒瓶浆连接猫要对孔，水平钢筋连接多在边缘构件区域，连接节点钢筋绑扎施工雄或於大：a。)其他施工重点：水平接缝封浆和封仓措施、制筋对孔、灌浆脩工作业和检验、外堵防水等.2O3O%预制夹心保温剪力墙体系(I)里向健连接参见“预制实心奥力墙体系”：(2)水平僦接善见制实心剪力墙体系”；(3)外墙防
