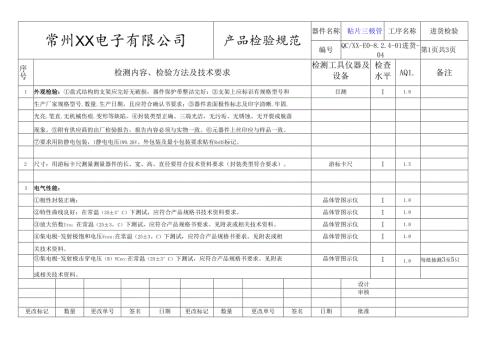

常州XX电子有限公司产品检验规范器件名称贴片三极管工序名称进货检验编号QC/XX-E0-8.2.4-01进货-04第1页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：盘式结构的支架应完好无破损，器件保护带整洁完好；支架上应标识有规格型号和目测I1.0生产厂家规格型号.数量.生产日期，且应符合确认书要求；器件表面极性标志及印字清晰.牢固.光亮.笔直.无机械伤痕.变形等缺陷。封装类型正确、三端光洁，无污垢、无锈蚀、无开裂或脱落现象。附有供应商的出厂检验报告，报告内容必须与实物一致。元器件上丝印应与样品一致。要求用防静电包装，I静电电压IW0.2KV。外包装及最小包装要求贴有RoHS标记。2尺寸：用游标卡尺测量测量器件的长、宽、高、直径要符合技术资料要求（封装类型符合要求）。游标卡尺I1.53电气性能：极性封装正确；晶体管图示仪I1.0特性曲线良好：在常温（25±3°C）下测试，应符合产品规格书技术资料要求。晶体管图示仪I1.0放大倍数Ito：在常温（25±3。C）下测试，应符合产品规格书要求。见附表或相关技术资料。晶体管图示仪I1.0集电极-发射极饱和电压Vces:在常温（25±3。C）下测试，应符合产品规格书要求。见附表或相晶体管图示仪I1.0关技术资料。集电极-发射极击穿电压（B）VCeo:在常温（25±3°C）下测试，应符合产品规格书要求。见附表晶体管图示仪I1.0每批抽测3至5只或相关技术资料。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称贴片三极管工序名称进货检验编号QC/XX-E0-8.2.4-01进货-04第2页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注4机械强度：附着力：将元器件焊在印刷板相应焊盘上，沿元器件轴线垂直方向施加3N的拉力10±1.s拉力计I0.65贴片三极管应不从印刷板上脱落。引脚强度一拉力：任取一根引脚，使样品处于正常安装位置，沿引脚反方向施加ION的拉力拉力计I0.65时间为1O±1S,引脚应无断裂（除弯月形断裂）、松动，引脚和本体应无移位。5可焊性：将贴片三极管用红胶粘贴在专用的实验板，先过一次回流焊，然后再过波峰焊。沾锡面积回流焊/波峰焊I0.65应大于总沾锡面积的90%»放大镜6耐焊性：将三极管引脚浸入260°C±5°C的无铅锡炉中（锡面距基体1.2mm）,10±1.s,三极管基体应波峰焊I0.65无变化,引脚与本体处无滓锡现象，且取出后其电性能不变。7环境试验：稳态湿热：将三极管放在温度40±2°C,相对湿度90%95%的环境中放置48h,取出充分除去高低温湿热试验箱I1.0表面水滴并在常态（温度25±3°C湿度4080%）下恢复2h后。外观无可见损伤，电性能测试符合产品规格书要求。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称贴片三极管工序名称进货检验编号QCXX-E0-8.2.4-01进货-04第3页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注高温贮存：将元器件在85±2°C的高温环境下，放置48h后，取出在常态(温度25±3°C湿高低温湿热试验箱I1.0度4080%)下恢复2h后。电性能测试符合要求。低温贮存：将三极管放在-30±2°C的低温箱内放置48h后取出在常态(温度25±3°C湿度高低温湿热试验箱I1.0湿度4080%)下恢复2h后。电性能测试符合要求。8有害物质：符合有害物质管理标准；RoHS测试仪每批每种型号一次并且提交有效产品SGS或RoHS报告存档备案(在有效期范围内)。9检验要求及注意事项：“”项目为型式试验项目(新品试样或小批试用做，老产品每半年做一次)，正常进货检验免检；附：常用器件检验参数列表型号(编号)：Iebo(max)基极-发射极饱和电压Vbes(max)发射极-基极击穿电压Vebo(min)集电极-基极击穿电压Vcbo(min)集电极-发射极穿电压Vceo(min)S8050D(Y1.)0.IuAatVeb=3V1.2VatIc-500mA,Ib=50mA6VatIe-O.ImA40VatIc-O.ImA40VatIc-ImAS8550D(Y2)-0.IuAatVeb=-3V-1.2VatIc-500mA,Ib-50mA-6VatIe=0.ImA-40VatIc-O.ImA-40VatIc-ImA9013(J3Y)0.IuAatVeb=3V1.2VatIc-500mA,Ib-50mA5VatIe-O.ImA40VatIc-O.ImA20VatIc-ImA9012(2T1)-0.IuAatVeb=-3V-1.2VatIc-500mA,Ib-50mA-5VatIe=0.ImA-40VatIc-O.ImA-20VatIc-ImA型号(编号)：发射极截止电流Iceo(max)集电极截止电流ICbO(max)集电极-发射极饱和电压Vces(max)放大倍数hFE集电极电流Ic(max)S8050D(Y1.)0.IuAatVce=40V0.IuAatVcb=35V0.6VatIc-500mA,Ib=50mA160-350atVce=IV,Ic=100mA0.5AS8550D(Y2)-0.IuAatVce=-40V-0.IuAatVcb=35V-0.6VatIc=-500mA,Ib=-50mA160-300atVce=-IV,Ic=-100mA-0.5A9013(J3Y)0.IuAatVce=20V0.IuAatVcb=25V0.6VatIc=500mA,Ib=50mA120-202atVce=IV,Ic=50mA0.5A9012(2T1)0.IuAatVce=20V-0.IuAatVcb=25V-0.6VatIc=-500mA,Ib=-50mA120-202atVce=-IV,Ic=-50mA-0.5A设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
