河南财经政法大学办公楼施工组织设计.docx

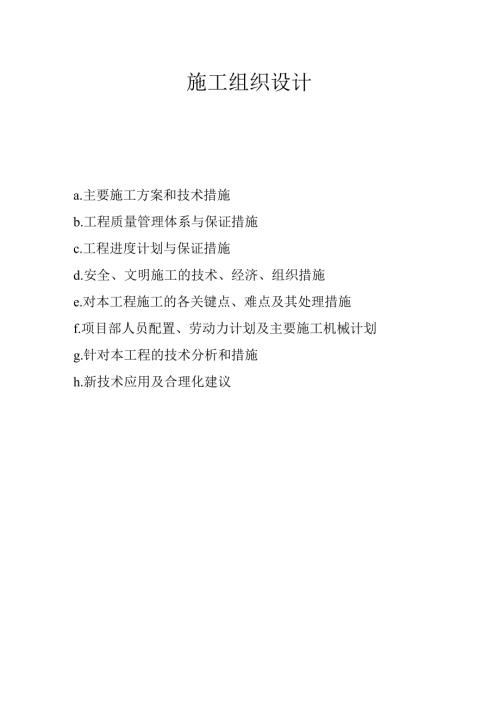

施工组织设计a.主要施工方案和技术措施b.工程质量管理体系与保证措施c.工程进度计划与保证措施d.安全、文明施工的技术、经济、组织措施e.对本工程施工的各关键点、难点及其处理措施f.项目部人员配置、劳动力计划及主要施工机械计划g.针对本工程的技术分析和措施h.新技术应用及合理化建议a.主要施工方案和技术措施一、工程特点：（一）、工程概况：河南财经政法大学新校区二期工程位于河南财经政法大学新校区内，该工程分为一、二、三标段，一标为食堂，框架结构，建筑面积12618m1.二标教学科研楼，框架结构，建筑面积32428m2.三标校医院，框架结构，建筑面积600OnR质量等级要求为合格。本着使业主尽早投入使用，结合自身的实力和投入的机械、材料：若我公司有幸中标，将以业主界定的日期完成本次招标界定的全部工作量。（二）、该工程为标为低层建筑，二、三标为多层建筑，主体施工的重点为工程定位测量，轴线控制，模板制安及垂1.标面的引测，以及建立轴线控制网及高程控制系统.工程工期历经春、夏、秋、冬，施工周期长，须做好各种材料设备和成品保护工作，并加强冬雨、寒暑季的施工措施。工程主体完成后，进驻该工地的各专业班组较多，如水电安装、内外装修等，因此对整个工程施工的踪合协调和施工组织安排，显得格外重要。（三）、根据上述几个特点，我公司慎重承诺，我公司在土建安装总承包组织施工过程中，必须克服各种不利条件，以扎实的工作作风，争创一流的质量，一流的工程进度，保证做到工程质量优良，争创'中州杯"，现场管理为“市标化工地”，并认真做好直辖各班组及分包单位的关系，确保本工程各专业的顺利进行，满足监理及业主的要求.二、施工顺序及流向安排1、总施工流程如下图：总施流程图门窗工程水电卫预留预埋及安装、调试施工准备土方开挖基础以H结构内粉刷主体结构竣工验收2.分部、分项施工流向安排:(D玷础结构施工:I土方工程卜I活现林”k1.-I甚础钢筋绑扎-1T位、钢筋定网T支模IT/础科kko.0。以下播株.钢筋绑由上废模I-叵'.T-g-3-g(2)钢筋灶结构层施工：残层清理1.施T放幺d二坤蛔筋组11¾留、预埋IT验收H支'模卜.平台钢油绑扎、预招、预例一1验UdT朴、增、平台、集校浇MTr养护IT上层结树(3)砌体结构施工：一一1放线11拉墙.验收墙体砌筑及埋管、招洞一整修I回(4)室内装饰:(5)室外装饰:外墙卜挂石材%.构国，处也的:保油xm3贴级词$分格然,.贴分层函!崎窗框ImI-I三、重要分部、分项工程施工方案第一部分：地面以上工程施工方案(一)施工测量：1、测量设备及专业人员的配备：为能确保工程质量，严格控制建筑物标高及几何尺寸，本工程将成立测最小组，由专业工程新任测量组长，负贡制定测量方案，设定测量路线，负贡仪器的操作和维护保养。本工程距尚则定选川PENTAX、MD20激光测距仪和钢足，高程测域运用PENTAX、A1.-M水准仪，方向测定用苏州产J2I光学经纬仪和JC一9】激光铅垂仪。2,轴线定位及高程控制(D定位测量开工前，立即根据业主及城市勘测部门提供的座标系和施工总平面布置图等有关资料立即组织人员引测至施工现场，并经闭合包核后报业主，监理检查，方可用于本工程作为建立坐标控制网及高程控制点的依据。(2)平面轴线控制基础施工时拟建立一个洞足施工要求坐标网。进驻现场后依据预选的控制网及业主移交的测量点确立主要轴线控制点，经检验闭合后漆上红三角标志，并确保牢固、稳定，并用险保护，以供基础、结构施工时放线时使用。确定每根轴线应由上述交汇点为依据，每根轴线，经复核准确后，方可引测在龙门架上，并在龙门架上标画出各纵横轴线代号。在分画轴线开间尺寸时，在每条边上应拉通尺进行以减少分画尺寸积状误差。当土方工程施工接近结尾时，采用外控手段，用J21经纬仪将设在基坑四周的控制轴线转移至坑内。(3)高程控制：根据总平面和业主移交高程位置确定该工程十±0OO标高。水准点测限时利用精密水准仪丽AX、A1.1.M进行各水准点的转点工作，修工中采用S3水准仪进行施工控制。施工前和用精密水准仪从甲方交给的水准点(市政高程水准点)将建筑物标高控制点转至工地开挖影响线以外，在该工程的东、西、南、北各设置一个监控水准点上，并做好保护工作，并且对该点进行经常性的(一般一个月)复核。基础施工阶段，用S3水准仪将测设点引至周国龙门板上，并用经市计量局检验认可的50m专用钢卷尺向下进行传递标高，进行地下结构施工的高程控制。当基础以下结构旅工完后，标高点即转士0OOm以下结构上，解除外围标高的控制，以内部标高控制整个建筑物，外部标高控制点还将作为建筑物的沉降规测依据。±0.00n以上施，时，根据引进的标高控制点，在首层结构外框部位精确定出+0.500标高控制线，作为起始标高线，各施工层的标高均用5(W钢卷尺向上传递。3、垂直度的控制(D转网控制及建立当土方工程施工接近结尾时，采用外控手段，利用J21经纬仪将设在基坑四周的控制轴线转移至坑内，以控制开挖及基坑底部落低部分的平面位置。根据标高控制点，采用S3水准仪，检查挖深和清底的标高，经验槽后开始施工型层。当垫层施一匚完毕后，再次根据抽线、标而控制点施放出准确的轴线和标高控制点，给基础施工创造精确的平面尺寸。当基础施工完毕后，此时基坑底部己经稳定，在测阮时首先进行基坑外围轴线、标高控制点的亚核：确认控制点无误后，利用PENTAX、A1.M精密水准仪，J21经纬仪将标高控制点、轴线施放到基础表面上，并设立建筑物高程控制点和内控轴线控制网络系统，此时建筑物内形成独立系统，而外部标高、轴线控制点转换成为建筑物沉降、不均匀沉降引起的倾斜、外装饰墙面控制等检验的基点。外、内部控制点须经常检验且核，保证系统的精确度。当基础底板轴线、高程系统完成后，将由基础引测至一层结构板向上进行整个结构的内控。内控轴线采用精度为二十万分之一的JG9I激光铅垂仪进行。方法为在二层板上四角设置矩形内部轴线控制网.室内设钢板控制轴线交汇点(事先预埋100X1.OOX6mm铁板)，交汇点垂直向上的楼板均层层留200X200的测量孔,利用JC-91激光铅垂仪通过交汇点向上垂直投射至上层空洞处的透明靶上，确定上一层楼四角控制轴线交汇点，即可得到上层楼层的控制轴线平面，利用该平面控制体系进行上层楼层的施工定位。由于JG91激光铅垂仪的精度高，楼层平面位置能始终控制在±5mm范留内。(2)楼层放线程序轴线放线程序每层平面放线顺序为：建立内控轴线网一轴线控制线一墙柱外边线一门洞放线一自检T报检梵核。层高传递瞅序墙柱50Cm水平线一梁板底模控制线T梁板面控制，每层均用50m钢卷尺从一层外框四周定出的+05m标高线向上进行传递.水平线的测检每层50Cm水平线测检时，将水准仪安置在测点范围内的中心位置，抄平前进行一次精密定平，并弹出50Cm水平线。4、施工抄平放线：(1)基础施工按平放线基坑开挖完成后，根据控制M，用J21经纬仪，S3水平仪把轴线和标高引移到基坑，设设轴线，基础边线及高程标记，并在垫层上放出(弹墨线)基础睑柱平面尺寸。基础施工完成后，把轴线引测到±0OOm以下柱墙面上，并按施工图放出有关结构截面尺寸线。(2)主体结构抄平放线竖向垂直控制及转线向上的投测，详见本节第3点垂直度的控制。由各层平面的轴线和各层建筑平面图，放出墙体的平面轴线、墙边线、构造柱位置有碎柱时在柱上放出堵体竖向边线及墙皮数、门窗、洞口等位置。(3)内部装修局部平面位置的确定内部装修局部平面位置从已经在结构施工中确定的结构控制轴线中引出，高程同样从结构能工高程中用水准仪转移至各需要处.在转移时尽量遵循仪器使用过程中保持等距离测量的原则，以提高测量精度。外墙垂直轴线与高程均由内控轴线和高程点引出，转移到外墙立面上，弹出登向及水平控制线，以便外墙装修。在轴线点引出后，内控法是逐层实施的，而外墙是从上至下进行整体控制。因此此时需用J2I经纬仪在外控点的辅助下，从上至下进行一次检测修正，逐层测量引起的间接微小误差，使垂直线贯穿于建筑物的整个外堵面，从而达到准确的外墙控制效果。5、施工沉降测量(D建筑物沉降测量根据工程测量规范要求由专业技术人员负货建筑物沉降观测工作，在建筑物四周东、西、南、北各设一个永久基准点，与高程控制网配合使用，基准点通视条件要较好，埋设稳固可揽。建筑物随结构施工层的上升整体荷载增加将发生沉降，施工过程的沉降测量将给建筑物今后的监测提供初始数据。当±0OO以下结构施工完毕，主体结构施工时即按设计和规范要求在相应部位埋设沉降观测点，并符合要求，沉降观测点采取保护措施防止冲撞引起变形（观测点须一直保护到建筑物沉降稔定止），以免影响数据统计的准确性。沉降观测周期为每施工一个结构层测量一次，结构层完工后，每两月一次.测量数据测定成统计分析表，进行统计分析，并按时间、施工进度、沉降量制成沉降曲线图，直到交工验收为止。竣工后的观测周期，可根据建筑物的程定（由沉降与时间的关系曲线判定）情况定，如业主需要我公司将提供永久服务。测量采用PEMAX、A1.-M精密水准仪，参照点为现场设置的永义基准点。现场设置的基准点若发生变动或有误差时及时进行数据参数修正，以保证数据精确“（三）模板工程施者建筑市场的竞争，建筑质责:标准的提高及建筑施工工艺的不断改进我项目部决定在本工程结构模板施工中，采用可拆卸式胶合板模板施工工艺组织施工，来达到清水混凝土要求，便于直接在睑表面上刮肮子，做乳胶漆饰面，减少施工抹灰层，节约成本。从而仃效控制其粉刷层容易产生空鼓、开裂观象.，1、模板的选用（D本工程主要模板均采用胶合木模板钢管支找体系.（2）胶合板用胶合板代替大模和钢模，是一种新型的施工方法，胶合板厚度为1218mm.胶合板股合紧密，没有剥皮和脱胶现象，表面平整光滑，外形尺寸方正，模板表面徐剧隔离剂，本工程上选用18mm厚胶合板。钢管选用外径为中48的脚手钢管及门架。用于搭设柱、墙、梁、板模板的支撑系统。对拉螺栓：选用圆钢制作，用于柱、墙模板的对拉位置,它既能承受碎的侧压力，能控制梁、柱、墙模板间的厚度.(5)木方、木板50×100木方跟胶合板连接加强模板平整度。40X(200100)木板为梁底模。2、构造形式碎墙板支模体系：险墙板采用18原木胶合板，50X100木方作背楞，双根中48X3.5钢管围楞，以及定位杆的对拉螺栓固定的模板支撵施工工艺，竖楞间距30Omm,围模垂直间距为600至700mm.对拉螺栓采用16圆钢制作。(2)柱、梁侧模支模体系柱、梁侧模采用18厅.股合板面板及50X100木方格栅，48钢管排架及门架支掾的模板施工工艺，柱模的两侧模板预先制作成定型模板，并在柱中加16穿心螺栓，上下间距同墙上间距，组合及支撑见图632,在梁的中间加中14对拉螺栓固定，确保梁不涨模，梁与板模组拼见图633。双面(上下错开IoCm)双道钢管或梏钢根据林子截而确定7U角模板例¾.fi,介企I1.式包边贴缝77向洋胞婚代g校.8章附板内贴PVC板双向洞拉嫖枪加强飒管或,郎例图6-3-2、柱模板安装示意图1、板模门架支撑2、18厚胶合板内贴3mmPVC板3、梁侧钢管竖楞4004、梁下支撑立杆800图6-3-3梁与板模组合示意图(3)碎板支撑体系顶板采用18厚胶合板，50X100木方格栅，48X3.5钢管脚手架作支掾体系，
