电控板环境试验规范.docx

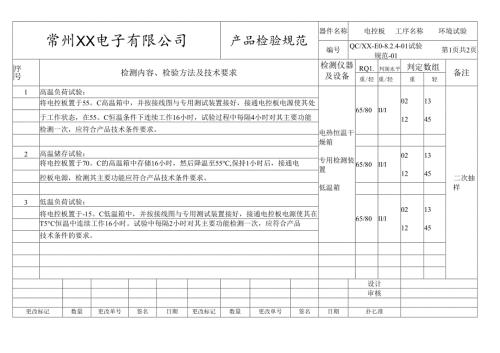

常州XX电子有限公司产品检验规范器件名称电控板工序名称环境试验编号QC/XX-E0-8.2.4-01试验规范-01第1页共2页序号检测内容、检验方法及技术要求检测仪器及设备RQ1.判别水平判定数组备注重/轻重/轻重轻1高温负荷试验：电热恒温干燥箱专用检测装置低温箱65/80II/I02121345二次抽样将电控板置于55。C高温箱中，并按接线图与专用测试装置接好，接通电控板电源使其处于工作状态，在55。C恒温条件下连续工作16小时，试验过程中每隔4小时对其主要功能检测一次，应符合产品技术条件要求。2高温储存试验：65/80II/I02121345将电控板置于70。C的高温箱中存储16小时，然后降温至55,保持1小时后，接通电控板电源，检测其主要功能应符合产品技术条件要求。3低温负荷试验：65/80II/I02121345将电控板置于-15。C低温箱中，并按接线图与专用测试装置接好，接通电控板电源使其在T5°C恒温中连续工作16小时。试验中每隔2小时对其主要功能检测一次，应符合产品技术条件的要求。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期扑匕准常州XX电子有限公司产品检验规范器件名称电控板工序名称环境试验编号QC/XX-E0-8.2.4-01试验规范-01第2页共2页序号检测内容、检验方法及技术要求检测仪器及设备RQ1.判别水平判定数组备注重/轻重/轻重轻4低温储存试验：电热恒温干燥箱专用检测装置低温箱65/80II/I02121345二次抽样将电控板置于-20低温箱中存贮16小时，然后使温度升至-5。C热平衡后，保持1小时，接通电控板电源，检测其主要功能，应符合产品技术条件的要求。5高低温冲击试验：65/80II/I02121345在不通电情况下把电控板置于70。C高温箱中存执3小时，再将电控板置于-20。C低温箱中存执3小时，如此反复进行5次循环后，将低温箱中温度缓慢升至室温，使电控板表面不凝露，立即进行性能检测，应符合产品技术条件的要求。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
