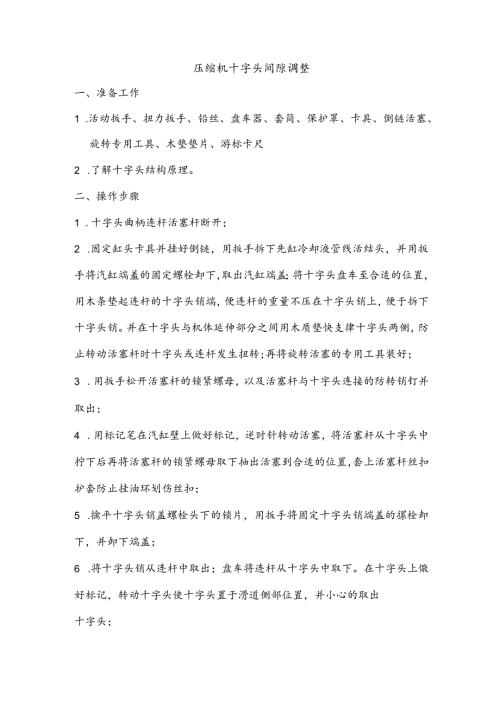

压缩机十字头间隙调整一、准备工作1 .活动扳手、扭力扳手、铅丝、盘车器、套简、保护罩、卡具、倒链活塞、旋转专用工具、木垫垫片、游标卡尺2 .了解十字头结构原理。二、操作步骤1 .十字头曲柄连杆活塞杆断开；2 .固定缸头卡具并挂好倒链，用扳手拆下先缸冷却液管线活结头，并用扳手将汽缸端羞的固定螺栓卸下，取出汽缸端盖；将十字头盘车至合适的位置，用木条垫起连杆的十字头销端，便连杆的重量不压在十字头销上，便于拆下十字头销。并在十字头与机体延伸部分之间用木质垫快支律十字头两侧，防止转动活塞杆时十字头或连杆发生扭转;再将旋转活塞的专用工具装好；3 .用扳手松开活塞杆的锁紧螺母，以及活塞杆与十字头连接的防转销钉并取出；4 .用标记笔在汽缸壁上做好标记，逆时针转动活塞，将活塞杆从十字头中拧下后再将活塞杆的锁紧螺母取下抽出活塞到合适的位置，套上活塞杆丝扣护套防止挂油环划伤丝扣；5 .擒平十字头销盖螺栓头下的锁片，用扳手将固定十字头销端盖的摞栓卸下，并卸下端盖；6 .将十字头销从连杆中取出；盘车将连杆从十字头中取下。在十字头上儆好标记，转动十字头使十字头置于滑道侧部位置，并小心的取出十字头；7 .卸开十字头导板，根据测量十字头间隙及活塞杆的跳动量等参数，适当的在导板间加减垫片，调整间隙；8 .按拆卸的相反顺序进行安装，在测量十字头的间隙，并确保活塞杆的跳动量符合要求，同时对汽缸与活塞的内外死点间隙进行检查调试;否则重新按上述程序进行调整，直到间隙合适为止。三、技术要求1 .活塞旋出时，必须带保护套；2 .活塞旋出后，必须放入清洁的纸壳或木板之上；3 .十字头的旋出必须使用巧劲，不得使用蛮力；4 .小头瓦与十字头滑导必须用木板或棉布隔开，以免损伤滑导；5 .安装完毕后，必须加压试漏。
