某电厂圆形储煤场钢网架施工方案.docx

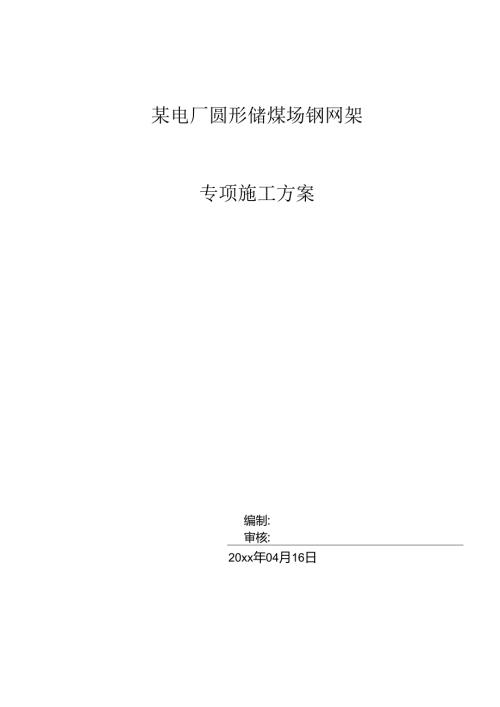

某电厂圆形储煤场钢网架专项施工方案编制:审核:20xx年04月16日目录""*、1M“11“1-”."-.""-.""I-"1""1*1“11“1131-1131“11“1“"1""11“11*三、ItBI具及劳动力3四、网架安装I.41,施工现场准备I42、网架安奘5K放战及葩础也查52、安装网架S3、安装上弦例三角网格（推健）54、谓将.fi1.65、支座焊接与验收6网架结构节点及ff#外42、对钠律杆件的要求：73、钢网架的总拼与安装要求74、对网架防火涂装控制要求85、屋面工程保证措胞9六、安M工指黛109、遇有六被以上的强风的时候，禁止施工I1.12、进入施工现场必须正确限假安全和'安全带。1118、WUK安全帽必须整持高挂低用的原则1120、配电箱，开关箱制作安装应满足下列要求I1.25、安装电流型低乐触电保安器应符合下列要求：12八、ItftiHN17一、工程概况:*一期工程输煤系统圆形储煤场下部为板堵式钢筋混凝土结构.上部为球型钢网架结构。阅形储煤场直径100米，挡煤墙高度14.5米，沿圆周年10度设置钢筋混凝土扶壁柱一个，林壁柱顶标高17.10米.上部为躲栓球节点网架，网架高35米，卜弦柱点支撵，直径为108M,网架最r点下弦球中心标需为15m,网架采用高空散装法.二、施工规范标准1、C钢结构工程施工质量验收规范GB50205-20012、6网架结构设计与施工规程JGJ7-913、网架结构工程质量检验褥定标准JGJ78-914彩色涂层钢板与板带GB/T12751-915、G建筑结构荷载规范(GB500092001)6、建筑结构抗震设计规范(GB50011-2001)7、£钢结构设计规范(GB50017-2002)8、冷弯薄壁型钢结构技术规范GBJ18-879、防腐标准IS0/ZH1294410、色钢结构防火涂料应用技术条件3GB1.490711、涂装前钢材表面锈蚀等级和除锈等级GB8三、施工机具及劳动力1、主要施工机具机械计划序号名称型号单位数嫉1电焊机300X500A台42切割机500台13气割套14手拉葫芦1.5T套15扳手32mm把206活头扳手把67管钳700-90Omm把68千斤顶IoT、16T台89钢丝绳12m1210手枪钻9mtn把811拉加枪把412经纬仪台113水准仪台114塔尺把115钢卷尺把12、施工组织机构及劳动力计划（1）施工组织机构（2）劳动力计划序号人员名称人员配置（5月）人员配置（6月）人员配置（7月）人员配置（8月）1施工队长22222技术员11113质检员11114安全员11115材料员11116安装人员35353535合计41414141四、网架安装I、施工现场准备：（1）、按照图纸要求进行施工前测地，测量记录要与图纸相符，如有不符，应笈测，经设计方认可后共同解决后再进行施工。（2）、搞好“三通一平”，即路通、水通、电通和平整场地.（3）、搭建临时设施.为正式开工准备好生产、办公、生活、居住和储存等临时用房，（4）、安装调试施工机具。按照施工机具需要，安排计划，组织施工机具进场，将施工机具安置在规定的地点或仓库“对于固定的机具要进行就位、搭棚、接电源、保养和调试等工作.所有施工机具都必须在开工前进行检查和试运转.(5)、做好构(配)件、制品和材料的储存和堆放。(6)、设罚消防、保安设施.2、网架安装,采用高空散装法。具操作流程为：放线、验线安装卜弦平面网格安装上弦倒三角网格安装卜.弦正三角网格调整、紧固支座焊接与验收1、放线及基础检查检查柱顶混凝土强度.检杳试件报告，合格后方能在高空柱顶放线、验收。一由总包提供柱顶轴线位移情况,网架安装单位对提供的网架支承点位置、尺寸进行复验,一在脚手架上，用全站仪定出各支座支承面中心点，然后校对各轴线位置后，才能进行网架的安装。一临时支点的位置,、数量、支点高度应统一安排，支点下部应适当加固，防止网架支点局部受力过大，架子下沉。对于地面上敢奘要保证支点下基础强度可靠，保证不下沉。2、安装网架网架起头安装在地面进行两个柱距为一单元，安装一跨半进行吊装就位。把支座过渡板械焊固定，然后用揽风绳把网架固定平稳。再进行下一跨的吊装健合安装。其余各段依次同样安装,直至第一圈完全闭合,支座调整到位，再进行网架下一单元的安装.一一将第一般间的支座安装就位，对好柱顶轴线、中心线，用水平仪对好标高，有误差应予修正。安装第一踏间下弦球、杆，组成纵向平面网格.一一安装第一单元间的腹杆与上弦球，一般是第一个锥为一球四腹杆的小单元，就位后与下弦球拧入、固定.第二个僚起为先装一球一弦杆二腹杆的三角锥，然后填入另外两根腹杆，逐步循环安装完第一单元的网架。一一检查网架、网格尺寸，检直网架纵向尺寸与矢高。检直网架位置，如有出入，可以调整临时支点的位置和高低，以校准网架位置尺寸3、安装上弦倒三角网格(推推网架第二单元起采用边维安装组装.一一从边跨开始首先将一球一上弦二腹杆的三角惟，以后为一球二上弦二腹杆的四角锥。将二斜腹杆支掾在下弦球上，在上方拉紧上弦杆，使上弦杆逐步界近已安装好的上弦球（推锥）,拧入。4、调整、紧固一一高空散装法安装网架，应随时测量检查网架质量，检查下弦网格尺寸及对角线，检查上弦网格尺寸及对角线，检杳网架纵向长度、演向长度、网格矢高,在各临时支点未拆除前还能调整.网架安装过程中.应随时检查M架轴线与建筑基础轴线是否偏离，并应随时调整,检查网架整体挠度，冲格控制网架上下弦尺寸，确保每个螺栓均旋紧到位。-网架在安装过程中应随时检杳各临时检荏各临时支点的卜.沉情况，如有卜降情况，应及时加固“5、支座焊接与验收一检查网架整体尺寸合格后，检查支座位置是否在轴线上，以及偏移尺寸。网架安装时尺寸的JK枳误差应该两边分散防止一侧支座就位正确，另一恻支座偏差过大.检查网架标高、矢高，网架标高以四周支点为准.各支点尺寸误差应在标准规范以内。检查网架的挠度。各部尺寸合格后，进行支座焊接，一一网架结构节点及杆件外观质量合格：表面干净，无明最焊疤、泥沙、污垢。优良：表面干净，无焊疤、泥沙、污垢。检杳数量：按节点数址抽查5%,但不应少于5个节点.检查方法：观察检查。一一网架结构在自重及屋面工程完成后的挠度值：合格：测点的挠度平均值为设计值的1.121.15倍。优良：测点的挠度平均值应小于设计值的1.12倍。检杳数量：小跨度网架结构测量下弦中央一点；大中卷度网架结构测量下弦中央一点及下弦跨度四等分点处.检验方法：用钢尺和水准仪检杳.五、工程质量控制依照全面质量管理中全过程进行质量管理的原则，网架结构安装工程质量应从原材料质量和构件质量抓起，不但要泮格控制构件制作质量，而且要控制构件运输、堆放和吊装质量。采取切实可就措施，防止构件在上述过程中变形或脱漆。如不慎构件产生变形或脱漆，应圻正或补漆后再安奘.一一钢网架安装结束后,应及时涂刷防油漆。理栓球网架安装后，应检查镶栓球上的孔洞是否封闭，应用弧子将孔洞和筒套的间隙原平后刷漆，防止水分海入，使球、杆件丝扣锈蚀。，勿在网架上方集中堆放物件.1、施工前,必须进行图会审和技术交底.保证施工人员人人心中有数，对关键点，关键项的控制措施熟识明了。严格较对土建轴线、柱高、保证网架定位准确，拼奘过程要保证杆件、球位置正确,符合图纸要求，每个点紧固到位.对网架的网络尺寸、矢高的整体尺寸，每进行一个柱距就进行检测，确保质量达标。在安装过程中，要对网架挠度时刻进行控制，只要发现网架挠度超标，就用千斤顶，顶升垫实，紧固摞栓调整，保证结果挠度不超差.网架就位后应保证周边偏差均匀,并在准许范闱内。2、对钢管杆件的要求：1）、钢管杆件成品长度，允许偏差±Ie,2）杆件轴线不平直度1./1000,且不大于5mm。3、钢网架的总拼与安装要求1）小拼单元允许偏差（In）项目允许偏差节点中心偏差2.0螺栓球节点与钢管中心的偏移1.0杆件东西线的弯曲点高1./1000且不应大于5.0惟体型小拼单元弦杆长度+2.0锥体高度±2.0上弦杆对角线长度±3.02)中拼单元的允许偏差mm)项H允许儡差单元长度W拼接长度单跨±10.0多路连续±5.0单元长度拼接长度单跨±20.0多踞连续±10.0项目允许偏差检验方法纵向、横向长度1./2000,且不应大于30.0用钢尺实测-1./2000,且不应小于-30.0支座中心偏移1./3000,且不应大于30.0用钢尺和经纬仪实侧周边支承网架相邻支座高差1./400,且不应大于15.0用钢尺和水准仪实测支座最大差30.0多点支承网架相邻支座高差U/800,且不应大于30.0注：1、1.为纵向、横向长度：2、1.I为相邻支座间距。3)、钢网架结构安装的允许偏差(mm)4)、树架挠度钢网架结构总拼完成后的屋面工程完成后应分别测量其挠度值，所测值要小于相应的设计值的1.15倍。检查数量：跨度在24m及以下钢网架结构，测量下弦中央一点；跨度在24m以上钢网架结构测量下弦中央一点及各向下弦跨度的四等分渣和&油物,标识后按工序作业流程顺序要求周转至下道工序。4、对网架防火涂装控制要求薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求.厚涂型防火涂料层的厚度，80%及以上面积应符合有关耐火极限的设计要求,且最薄处厚度不应低于设计要求的85册检查数量：按同类构件数抽查10%，且均不应少于3件.检验方法：用涂层期度测量仪、测针和钢尺检查。测量方法应符合国家现行标准£钢结构防火涂料应用技术规程CECS24：90的规定及本规范附录I；.薄涂型防火涂料涂层表面裂纹宽度不应大于05mm：厚涂型防火涂料涂层表面裂纹宽度不应大于Imn1。检查数属：按同类构件数抽查10%,且均不应少于3件.检查方法：观察和用尺量检查。5、屋面工程保证措施（1）、屋面槐条安装屋面檄条安装完成后，应检查是否成一直线，如有不直必须立即校正（调整槐条拉杆）。槐条拉杆安装时.，必须保证榭条侧向挺直。（2）、外屋面板安装该屋面工程必须有专职施工负责人，配备技术，检脍员，把各关键点作详细的技术交底及处理措施.保证关键点不出问题,同时严格按操作程序，加强检杳，保证过程优良。1）、强技术管理，认真费彻各项技术管理制度。
