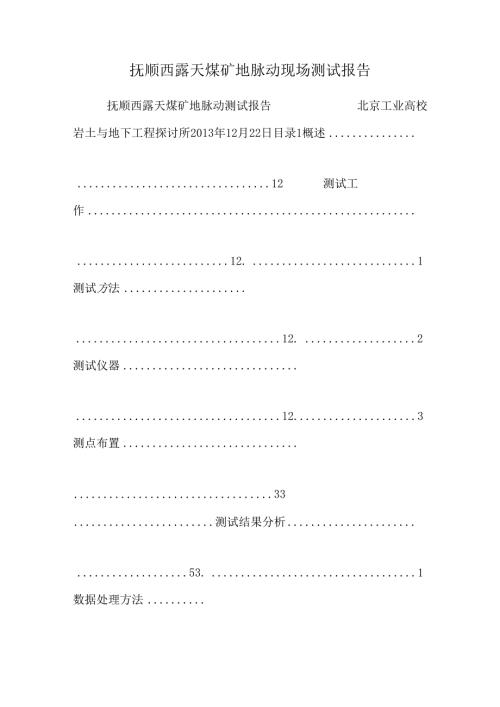

抚顺西露天煤矿地脉动现场测试报告抚顺西露天煤矿地脉动测试报告北京工业高校岩土与地下工程探讨所2013年12月22日目录1概述12测试工作12.1测试方法12.2测试仪器12.3测点布置33测试结果分析53.1数据处理方法53.2时域-频域分析及测试结果.64测试结论121概述受*(修改)的托付，我所担当了抚顺西露天煤矿地脉动测试工作。本次测试工作的主要目的是测试场地的卓越周期。测试工作依据岩土工程勘察规范(GB50021-2001),地基动力特性测试规范(GBT50269-97)中的有关规定进行，经过现场测试和结果分析与处理，现提交本次测试成果报告。场地概况如下：抚顺下图1.1-1,图1.1.T抚顺现场概况2测试工作2.1测试方法1.场地的地脉动测点取2个。2 .当记录脉动信号时，在距离观测点100m范围内，应无人为振动干扰。一般在夜晚宁静环境下进行测量。由于矿区夜间封矿，无法夜间测量，本次测试选择白天测试,在数据处理时将采纳方法降低十扰。3 .测点选在基岩上，传感器沿东西、南北、竖向三个方向布置。4 .采样频率取100Hz,每次记录时间不少于15min,记录次数不少于2次。2. 2测试仪器为了更好的反应脉动规律，提高测试精度，测试阶段运用仪器为94IB型超低频测振仪：941B型超低频测振仪如图2-1所示，是一种用于超低频或低频振动测量的多功能仪器。每套仪器包括941B型拾振器六台和941型放大器（六线）一台。941型拾振器采纳无源闭环伺服技术，以获得良好的超低频特性。抬振器设有加速度、小速度、中速度和大速度四档。放大器具有放大、积分、高陡坡滤波和阻抗变换的功能。用户可依据须要，选取拾振器上微型波动开关及放大器上参数选择开关相应的档位，可供应测点的加速度、速度或位移参量，并可供应不同领带和不同滤波陡度。本仪器具有体积小、重量轻、运用便利、辨别率高、动态范围大及一机多用的特点。本仪器可干脆与各种记录器及数据采集系统配接。941型拾振器WS5921数据采集仪941型六线放大器输入输出图2.1-294IB型超低频测振仪主要功能及特点输入阻抗：100OkQ输出负荷：1.k输入噪声：直流供电时1;沟通供电10通频带：见表2.1-1表2.1-1放大器的通频带与低通滤波陡度通频带选择开关档位通频带（HZ）低通滤波陡度10.2525TOdB/OCt20.025-35-40dBoct30.25-200-12dBoct电源：5-12VDC或220VAC耗电：90InA（12VDC时）尺寸：380mm24Omm1.IOmm重.量：5kg运用环境温度：-I（TC+50C运用环境温度：80%2.3测点他置（1）传感器布置：监测点布置如图2.3-1所示，其中图中符号代表测点布置位置。传感器安装位置如下图，共设置2组测点，每组测点均包含东西、南北、竖向三个方向。（2）测试持续时间：采样1起先时间2013年12月17日星期二15:06,持时1000秒钟；采样2起先时间2013年12月17日星期二15:30,持时100O秒钟：采样3起先时间2013年12月17口星期二15:49,持时WOO秒钟：采样4起先时间2013年12月19口星期三9:49,持时900秒钟；采样5起先时间2013年12月19日星期三10:06,持时900秒钟；采样6起先时间2013年12月19口星期三11:23,持时900秒钟：采样1起先时间2013年12月19日星期三11:39,持时900秒钟；采样4、5为锅炉房，采样1、2、3、6、7为矿坑坑底。（修改）图2.3-1抚顺西露天煤矿示意图（3）现场概况:（八）测试现场概况图（修改）（b）测试仪器图（修改）（C）传感器1,2布置位置图（修改）（d）传感端3布置位置图（修改）图2.3-2抚顺测试概况3测试结果分析3.1数据处理方法1.数据进行傅氏谱分析；采样间隔取0.01s：2.场地卓越周期应依据电越频率确定，并按下列公式计算：T=1.f式中T场地卓越周期（三）;f卓越频率（Hz）。3 .卓越频率应按下列规定确定：（1）按谱图中最大峰值所对应的频率确定；（2）当谱图中出现多峰且各峰的峰值相差不大时，可在谱分析的同时，进行相关或互谱分析，以便对场地脉动卓越频率进行综合评价。4 .车辆干扰解除方法：因为17日测试现场有车辆过往的扰动，所以在数据处理时先去除车辆过往时的信号，再过滤掉部分干扰信号，车辆信号的峰值频率为9.41162hz,所以处理数据时过滤掉部分IOhz以上的频率。以下是记录到的车辆过往是的数据及分析：3)4)3.2时域-频域分析及测试结果1）2）5)6)7)资料分析方法采纳傅氏谱分析方法，测出地脉动卓越周期To并详列成表U表1场地地脉动卓越周期(T)实测表采样编号南北水平方向东西水平方向垂直地面方向1T(三)F(Hz)T(三)F(Hz)T(三)F(Hz)0.1506.6520.1536.5360.1685.9232T(三)F(Hz)T(三)F(Hz)T(三)F(Hz)0.1556.4230.1536.5240.1885.3073T(三)F(Hz)T(三)F(Hz)T(三)F(Hz)0.1666.0080.1666.0090.1666.0094T(三)F(Hz)T(三)F(Hz)T(三)F(Hz)0.1466.8270.1407.1440.1367.3365T(三)F(Hz)T(三)F(Hz)T(三)F(Hz)0.1456.9120.2144.6720.1258.0086T(三)F(Hz)T(三)F(Hz)T(三)F(Hz)0.2054.8860.2074.8370.1616.2167T(三)F(Hz)T(三)F(Hz)T(三)F(Hz)0.1915.2550.1975.0840.2184.5964测试结论该场地地表地脉动卓越周期T介于0.124878-0.217583秒之间,平均为0.169147秒。
