公路桥涵施工大体积混凝土质量风险表现形式及质量控制.docx

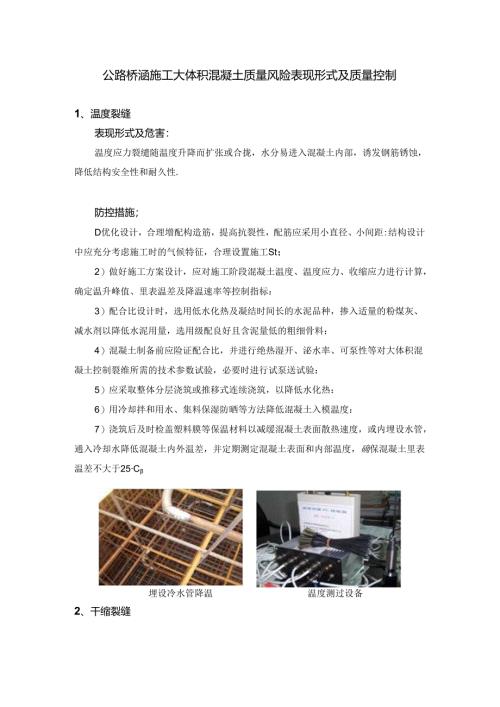

公路桥涵施工大体积混凝土质量风险表现形式及质量控制1、温度裂缝表现形式及危害：温度应力裂缱随温度升降而扩张或合拢，水分易进入混凝土内部，诱发钢筋锈蚀，降低结构安全性和耐久性.防控措施；D优化设计，合理增配构造筋，提高抗裂性，配筋应采用小直径、小间距:结构设计中应充分考虑施工时的气候特征，合理设置施工St；2）做好施工方案设计，应对施工阶段混凝土温度、温度应力、收缩应力进行计算，确定温升峰值、里表温差及降温速率等控制指标：3）配合比设计时，选用低水化热及凝结时间长的水泥品种，掺入适量的粉煤灰、减水剂以降低水泥用量，选用级配良好且含泥量低的粗细骨料：4）混凝土制备前应险证配合比，并进行绝热湿开、泌水率、可泵性等对大体积混凝土控制裂维所需的技术参数试验，必要时进行试泵送试验：5）应采取整体分层浇筑或推移式连续浇筑，以降低水化热：6）用冷却拌和用水、集料保湿防晒等方法降低混凝土入模温度：7）浇筑后及时检盖塑料膜等保温材料以减缓混凝土表面散热速度，或内埋设水管，通入冷却水降低混凝土内外温差，并定期测定混凝土表面和内部温度，确保混凝土里表温差不大于25C埋设冷水管降温温度测过设备2、干缩裂缝表现形式及危害：混凝土内部游离水由表及里逐渐蒸发，导致混凝土相应产生干燥收缩，当收缩应力大于混凝土的抗拉强度时，就会出现由干缩裂缝，膨晌结构的耐久性。防控指俺ID优化混凝土配合比，降低水股比；2）尽量缩短承台与墩身等刚度差异较大的混凝土浇筑时间间隔：3）保证混凝土拌和物各原材料用量的稳定：4）改善混凝土振捣施工工艺，加强混凝土振捣施工过程控制：51加强混凝土的养护，覆盖保湿，防风、防暴源以减少水分蒸发，防止混凝土表面脱水产生干缩裂缝：6）优化设计，首节墩身混凝土宜采用纤维混凝土或在混凝土表层布设抗裂钢筋网片，防止混凝土收缩时产生干裂。3、分层浇筑结合面质量差表现形式及危害：结合而表面浮浆未清除，表面凿毛不充分或渣毛方式不当，混凝土层间粘结质量差，易产生裂缝,港水使钢筋锈蚀，降低结构的耐久性.防控措施：D严格控制分U浇筑厚度，混凝土入模时应规范，具体可参考条款,严禁自由下落，避免造成离析；2）当分层连续浇筑时，尽量缩短层间浇筑的时间间隔，须在前层混凝土初凝之前浇筑后层混凝土：3）按施工缝处理的混凝土浇筑过程，前层混凝土浇筑完毕后，及时刮除浮浆并在初凝前做好收浆、整平工作，防止浮浆收缩开裂；4）水平接缝应按照施工缝处理，为r加强混凝h层间连结，可在前乂预埋连接钢筋，浇筑前将前层混凝土凿毛，清除浮浆杂物。4、施工泌水表现形式及危害：混凝土分U分段浇筑施工间隔时间较长，各分乂之间产生泌水以，降低混凝上层间粘结力，在石子的底部或侧面形成孔隙，并形成泌水通道，降低了混凝土抗侵蚀能力。防控措施：D在保证和易性的前提卜降低混凝土单方用水量，配合比设计时应考虑泌水率的影响，施工时应品测泌水率变化；2）在结构侧模适当位置设排水孔，使多余水分从孔中自然排走：3）混凝土拌合物在满足施工性能的前提F.选用缓凝时间较短的减水剂，可有效减少泌水现象。
