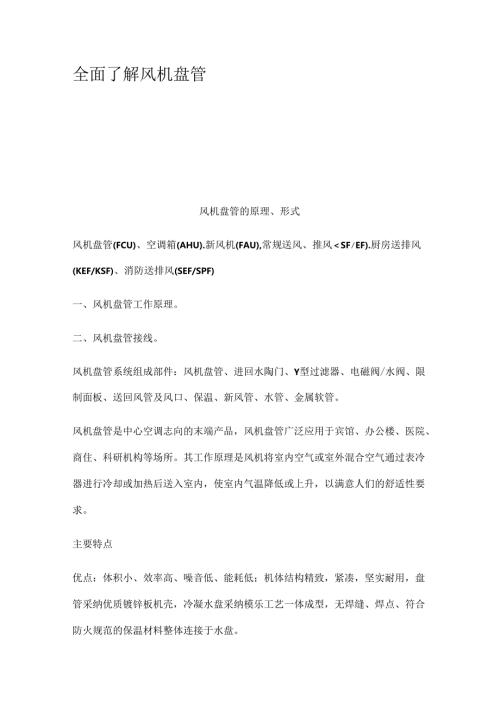

全面了解风机盘管.docx

全面了解风机盘管风机盘管的原理、形式风机盘管(FCU)、空调箱(AHU).新风机(FAU),常规送风、推风SFEF).厨房送排风(KEF/KSF)、消防送排风(SEF/SPF)一、风机盘管工作原理。二、风机盘管接线。风机盘管系统组成部件：风机盘管、进回水陶门、Y型过滤器、电磁阀/水阀、限制面板、送回风管及风口、保温、新风管、水管、金属软管。风机盘管是中心空调志向的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。其工作原理是风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或上升，以满意人们的舒适性要求。主要特点优点：体积小、效率高、噪音低、能耗低；机体结构精致，紧凑，坚实耐用，盘管采纳优质镀锌板机壳，冷凝水盘采纳模乐工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。缺点由于这种方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于一股住宅。由于增加了风机，须要增加风管，提高了造价和运行费用，设备的维护和管理也较为困难。工作原理：依轮风机的强制作用，使空气通过盘管，机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定，维持在一个你认为舒适的环境温度。中心空调系统的典型制冷运行过程中心空调系统运行的过程实质上是热量转移的过程。中心空调制冷时，典型的制冷时热量转移过程如F：空洞室内热空气经风机盘管中的冷水汲取，热量被转移到冷水中：制冷机耗能做功，把冷水中的热量转移到冷却水中；冷却水的热量经冷却塔喷淋、气化被转移到环境大气中。空调在营造舒适小环境的同时，消耗大量能源和淡水，向大气排放的热量和C02气体污染了环境。中心空调系统制热运行过程中心空调系统运行的过程实质上是热量转移的过程。中心空调制热时，典型的制热时热盘转移过程如下：（1）管道煤气在锅炉中间燃烧加热水产生蒸汽热，（2）由管道输送至板交，热量经板交转移到热水管路中：（3）再由热水管路将热量送至风机盘管，盘管通过空气将热量送到房间。空调在营造舒适小环境的同时，消耗大量能源和淡水。风机盘管工作及限制原理半集中式空调系统：（风机盘管+新风机组）既有对新风的集中处理与输配,又能借设在空调房间的末端装置（如风机盘管）对室内循环空气作局部处理，兼具前两种系统特点的系统称为半集中式系统。限制方式简洁限制运用三速开关干腌手动限制风机的三速转换与启停。温度限制STC系列温控涔依据设定温度与实际检测温度的比较、运算，自动限制STV系列电动两/三通阀的开闭：干脆限制风机的三速转换与启停，从而通过限制系统水流或风量达到恒温的目的。双风机盘管接线办公区域面板后场机械面板常见样式卧式暗装（带回风箱）风机盘管卧式明装风机盘管立式暗装风机盘管立式明装风机盘管卡式二出风风机盘管卡式四出风风机盘管壁挂式风机盘管立柜式风机盘管（俗称：水温空调）按形式：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种。按厚度：超薄型、一般型按有无冷凝水泵：一般型、豪华型按机组静压:OPa.12Pa、30Pa、SOPa80Pa（机外静压）。依据排管数量:两排管、三排管按制式：两管制、四管制。风机盘管所说的几排指的是风机盘管表冷器铜管的排数，一股的二排就是铜管两排，每排8根，共16根铜管；三排就是铜管三排，每排8根，一共24根铜管。桐管的根数越多，制冷效果越好。两管制：一般风机盘管夏季走冷水制冷，冬季走热水制热。四管制：多用于些比较豪华场所，可以同时走热水和冷水，即可以依据须要有的房间制冷，有的房间取暖。低噪声电机盘管及样式叶轮参数变更对性能造成的影响风机盘管进、出水温差增大时，水量削减，换热盘管的传热系数随着减小。另外，传热温差也发生J'变更，因此，风机盘管的制冷量随供回水温差的增大而削减,据统计当供水温度为7C,供、回水温差从5C提高到7C时,制冷量可削版"左右。从哪里看风机盘管的质量送冷（热）量的保障送风盘的保障噪音的数值比冷凝水不泄漏电器设计的合理性银金件设计的合理性如何鉴别风机盘管的优劣听听噪声-高频可去，低频难消看看做工一毛剌，缝隙，说明书，保修单对比一下电机、风机、水盘、盘管的用材电机是机组的核心部件常州的最好风机：噪声的源头水盘、保温：滴水的缘由盘管：亲水铝最好（蓝色风机盘管系统设计半集中式空调系统：除集中空调机房外，房间设末端装置(二次设备)。典型：风机盘管+新风系统风机盘管:FanCoiI(FC)风机盘管机组：FanCoiIUnit(FCU)1、系统构造FCU由风机、盘管和外壳组合而成。FC使室内回风干脆进入机组进行冷却去温或加热处理*与FC连接的水管有：<1)供水管(2)回水管(3)凝聚水管思索：三根水管的空间位置是怎样的？供回水管道的最高点设自动排气阀，局部最高点也需设。凝聚水管集中收集后排向地漏、厨房、卫生间等的污水益、凝水立管等。在可能的条件下，应尽量提高冷水入I温度和降低热水入I温度。风机盘管的冷水入1.1.温度，一般选用7C10C,冷水温升取5C；热水入口温度一般选用50'C60C.调整般为风量调整（调整单向电容调速电机的输入电压），亦有采纳水量调整。也有调整盘管旁通风门来进行调整室温。新风供应方式1、靠室内浴厕等排风形成的负压自然渗入新风优点：初投资和运行费经济缺点：室内丑生条件较差，室内温度场不匀称。适用：室内人少、要求不高的场合。2、堵洞引入新风干脆进入机组假如风机盘管靠外墙安装，可采纳此方式。虽然能够使新风量得到保证。但管理麻烦，新风口会破坏建筑立面，增加污染和噪声。适用：要求不高的建筑物。为节能，设带全热交换器的风机盘管，外墙应设有新风和排风二个风口。3、由独立的新风系统供新风该方案提高r系统的调整和运转的敏捷性，且送入风机盘管的供水温度可适当提高，水管的结露现象可得到改善。运用最广泛。新风与风机盘管的混合方式：<1）新风与风机盘管送风各自独立送入房间（2）新风与风机盘管送风混合<3）新风与风机盘管回风混合规范公共建筑节能设计标准GBS0189-2005中5.3.12设计风机盘管系统加新风系统时，新风宜干脆送入各空气调整区，不宜经过风机盘管机组后再送出。具有独立新风系统的空气处理过程依据风机盘管+新风系统的特点，为分析便利，一般让风机盘管担当变更负荷（如围护结构和室内冷负荷）,而新风处理机组只担当新风本身的负荷。因此夏季新风的送风点按室内空气等均线考虑，同时，冬季新风的加湿按蒸汽加湿的状况来考虑.风机盘管机组的选择依据运用要求和建筑状况，选定风机盘管的型式及系统布置方式，确定新风供应方式和水管系统类型；依据要求处理的制冷量和计算得到的风量，选用风机盘管，但应留意工况的不同。选择风机盘管：一般是按中档冷量选，校核风量，并看热量是否满意。双水管系统：供、回水各一根的风机盘管水系统。受季供冷水，冬季供热水。三水管系统：两根供水管，一根回水管适用于全年空调且建筑物内负荷差别很大的场合。缺点：存在混合损失。四水管系统：两根供水管，两根回水管四水管系统与盘管的连接方式：采纳四水管制，初投资比较高，但运行经济。往往在舒适要求很高的建筑物内采纳。水系统的设计与水力计算与采暖管路同，如：管路有必要的坡度以便进行排气；系统设膨胀水箱等。水系统的调整限制:变水量:方式（采纳按朝向分区的区域限制方式）变水温方式（分区限制水温）优点：布置敏捷，各房间可独立调整室温；厉间之间空气互不串通：投资少，运用敏捷性高等。缺点：对机组制作有较高质量要求；每个FC须接凝聚水管，其排水坡度有时可能影响吊顶布置及高度，或导致排水坡度不畅：除非新风系统我纳双风量（或变风量）方式，否则过渡季节很少能够利用室外风；全年若都按最小新风比运行，室内空气品质差。由于FC有转动设备，故不宜用在能产生引起爆炸危急的气体和粉尘的房间。风机盘管由于噪声的限制因而风机转速不能过高，所以机组剩余压头很小,气流分布受限制，适用于进深小于6m的房间。冷水机组、风机盘管及限制系统冷水机组及其限制1 .说明由r冷水机组己由设备供应商白身智能限制器供应等了优化限制，故本系统只考虑对冷水机组进行监视和简洁限制。2 .可实现以下功能(1)联动启动依次冷却塔风机-冷却塔电动蝶阀-冷冻机的冷凝器-电动蝶阀-冷却水泵-冷冻水的蒸发器-电动蝶阀冷冻水泵-冷水机组。(2) .联动停止依次冷水机组(延时5分钟)冷深水泵冷冻机的冷凝器电动蝶阀冷却水泵冷冻水的蒸发器电动蝶阀冷却塔电动蝶阀冷却塔风机。(3) .压差旁通监控在总进水管和总回水管上设置压力传感器，通过计算供回水之间的压差，将压差与设定值进行比较，用P1.调整方式调整电动两通阀，使压差保持在设定的范围内，在冷水机系统停止时，旁通阀全关。(4) .机组优化限制依据冷源系统总负荷量(冷冻回水温差X总流量)进行冷水机组运行台数限制，进行台数量与负荷相匹配，实现冷水机组最优启停时间限制，依据送水/回水集水箱温度的变更，通过特定的算法计算系统热负荷的变更，并依据其变更调整冷热源运行台数，达到优化节能的目的。(5) .冷却塔优化限制检测负荷恻实际负荷，白动分组开启冷却塔台数，已达到节能目的。(6) .均衡运行限制自动累计每台冷水机组运行时间，优先开启运行时间相对较少的机组，使每台机组运行时间大致相等。(7)显示显示冷水机组、水泵、冷却塔的运行状态和故障状态，也显示电动蝶阀和水流开关的状态。(8) .记录中心站彩色动态图形显示，记录各种状态和报警；记录启停时间：累计运行时间及其历史数据等参数。(9) .时序中心监控对系统中的各种温度、设备运行状态和报警及各种设备的启停、可编制节假日、上卜.班等时间运行程序，在不同的时间段合理地运行设备，节约能源“二.风机盘管风机盘管是空调系统的末端装置，风机盘管股均可以调整其风机转速（或通过旁通阀调整经过盘管的水量），从而调整送人室内的冷/热量,实现对室内温度的调整,风机盘管对室内的湿度调整的工作过程及原理是类似的。管制冷/热合用的风机自管限制原理图风机盘管二管制温度限制系统是由温度限制器TC-1、电动阀VA-I组成。限制器TC-I的作用是检测室内的温度并与限制器设定温度相比较，并依据比较结果对电动阀VA-I进行通、断限制，从而使房间温度保持恒定。TC-I通过检测室内温度,并与设定的温度比较，当室内须要冷风或热风时，限制器打开电动阀和风机，向室内供冷或供热.TU1.部分型号当室内温度低于5C时，自动启动风机，以防止盘管冻裂（此功能可设置）。独立运行的风机盘管的温度限制器没有网络通信接口。温控器安装在空调房间内。温控器的设定温度一般在5C30C范围内可调。通过操作温控器上的“高、中、低”三挡开关，来限制风机盘管内的风机按“高、中、低”三种转速速运行。空调系统工作在夏季模式时，空调水管供应冷冻水，温控器选择开关应拨在“COO1.（冷）挡。当室温上升并超过设定点温度时，恒温器的触点接通，电动阀被打开、风机运行，风机盘管对室内空气制冷：当室温在冷气的作用卜.降低并低于设定温度时，恒温器的触点断开，电动阀被关闭、风机停止运行，风机盘管停止对室内空气制冷。这样往更循环，使室温保持在肯定范围之内。风机盘管的冷/热量可通过限制盘
