全自动胶膜切断机.docx

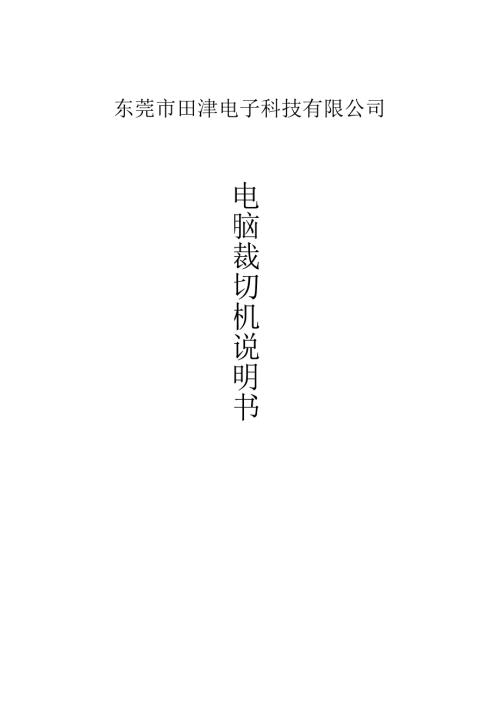

东莞市田津电子科技有限公司电脑裁切机说明书.t<-1-a前三感谢贵公司选择了本公司的产品,本公司不仅给贵司供应质量优良的产品,而且将供应牢靠的售后服务。为确保运用人员的人身平安及机器的完好性，在运用本机器前请具体阅读此操作手册，的确留意其运用上的留意事项。本操手册具体介绍了操作规程、保养、可能出现的故障情形及解除方法。如仍有不解之处，请及本公司业务代表或干脆联系本司，我们将竭诚为您服务。慎重声明：本操手册不能作为向本公司提出任何要求的依据本操作手册的说明权为本公司全部一、技术参数及电气配置A技术参数:（1） .最大切片宽度:28Orrm.送料战战速度：34.5米川in.战刀连续故切速度：290PcsMin.连机战切速度：6000PcsMin（5） .外形尺寸（长*赛#高）（rm>890*700*910.总功率：AC220V300W.外形尺寸（长*宽，高>（11rn>:1000*1100*910B.电气配置:同股电机220Y40W（2） .触摸屏5.7英寸（3） .可指程限制器晶体管输出型«）.光纤传感器FX-IO1.5 5）.光电开关DC24VNPN.维电器DC21V10.故切电机AC220V90W减速比：1：5.送料电机AC220V25W减速比：1：5二.运用范困及安装留意事项6 .应用范国1）各种电子、电器、手机特殊胶嬖、硅胶贴、磨术贴、导电收、强力双面胶、背光屏、薄膜开关等电子业、IT业.2）化妆棉、相机棉、离密海棉、过谑棉、防尘网、无防布等防尘材料.3）回力胶垫、橡胶、透亮脚垫、PORON垫、3M.CIHfiiEVA,需发泡等防震材料。4）防火快巴纸、恺箔、铜箔、PVC、PET.牛皮纸、海棉护套、珍宝棉护套等绝域、BII材料.5）矽胶片、透亮云母片、纤雒布、隔热棉（布）等耐隔热材料。7 .机器的安装D安奘机器之地基必儒牢固、平整,可以承载机器的焰行冲击力.2）机器的安袋空间依磁*高乂ran）:100O*H0C*910,以实际配置为准.3）必需为本机器配r独立电源，如电源电压不稳衢配i稳压电源，8 .留意事项：1）设备出厂备前各部位均已调试完毕,开机前勿制作其他调整.2）本机运用的是单招AC220V电源，请勿及三相电源连接，以免烧坏电器。3）运用电源电压不稳定时，必需配备电源稳压器,以免影响机器正常运用.4）设备在运用过程中不要将送料滚筒表面划伤,运用完后要保持清洁.5）设备在运行过程中出现自动停机、异样振动、异样声音等异样现思时，应马上停机，解除故障后方能开机.6）设备在运转过程中不要将手或身体的其它部位伸进机;的运转范围内如遇到紧急状况应按下急停按钮，在申科和调机过程中也要按下急停按钮，以免不当心或多入在机涔旁造成感外情况发生.7）设招旁边不允许按放强磁场的机、仪器,以免造成干扰引起机器误动作.8）设备接地税必需良好，以保证操作人员平安.9）设备上的漏电开关必制好月诳行漏电灵敏收测试（具体操作:送电后按下漏电开关的测试按钮，是否能正常自动跳间,跳闸后请按下蓝色小方块更位按钮方能再次送电）.三、操作说明1 .限制系统简介该系统由介湾威期彩色触摸屏、H本三菱可独程限制器、H本安川全数字沟通何眼组成整个电气限制系统.主要操作都由触摸屏来完成.由P1.C限制何服电机达到高精衣定位.1）触摸屏：是整个系统的人机界面，用来代普传统的开关按钮，数值输入，操作便利，界面丰富，能就显示工作状态和报警信息，便利询试和维护.2）可编程限制器（P1.e）:是整个系统的核心总元：用来接受触摸辨上的信息.并依据触摸价上收到的信息来限制伺服电机的定位。3）沟通伺服系统：是整个系统的执行机构：接受来自于P1.C的指令.闭环限制,精度高响应快.2 .操作说明（1） .机W的运行示/困：（附困3）附图31）将材料裁切位置对准切口.（如枭纳“定长”工作模式则2、3）不需进行操作）2）谓整光纤传感潺的位fit,使其光斑对准材料的定位标记.3）设置光纤传感涔（具体说明讲光纤传感器说明书的，任模式，使其能稳定的工作.4）调整入料口检测传将器的而度，使材料在水平线上时仍孑i300三的材料余SiK5）位置调整完毕后请用压纸片固定材料，不要让材料在运行过程中有走偏和翘起，以免影响色标传感器桧测精度.6） .打开吸风装芮.，以便于追位传感器能精确平检的迫位。（采纳定长模式时不用此步骤）（2） .而极操作说明（附图4）附图4D急停按钮：按下此按钮后机器将马上停止全部动作.此按钮为白领式，当按下后丹上领住（不会自动复位）当状况解除后，再向右旋转运用此按钿笑位正常位汽，2）启动按钮：只有在“自动”工作模式下，此开关才有效“按下此按钮时机零起先运行，同时运行指示灯.3）停止按钮:按下此按钮时，机器停止运行。4）切刀点动：按下此按钮时，戴刀裁切一次。5）嫌呜器：当机器发生异样报警时.好呜报警.只到按下急件开关或故障消退时才杵止报警.6）电源指示灯：当打上给机器上电后“电源指示”亮，同时爆鸣器报警3S,以显示机器正进入初始：当蛀鸣渊杼止后,表示机器可以正常操作.8）运行指示/伸止指示：当按下启动按钮后机器起先运行，“运行指示”亮表示机器已在运行状态,当“入料检测传感器检测”到入料口无料时，机器进入新状态，此时“运行指示”不炮灭，同时“停止指示”亮，表示机器并未完全停止，只有按下“停止”按钮后，“运行指示二“停止指示"I可时炮火时，机器才在停止状态，此点操作员必需加以身懑。9）切刀运行指示：当裁刀鹤裁切一次时,该指示灯闪一次：假如该指示灯始终在亮，而俄刀以无动作，表示裁刀电机有可能卡死，请马上按下急停按钮，杳明缘由后百里新开机，（3） 数设JE操作说明开机画面:机器母次上电时触摸屏自动跳到开机画面；画面中显示我公司的地址,联系方式、服务原则：画面中设置有曲面菜单,按下画面菜单则进入相应的操作日向I（2）.切片监控画面苜页计数设置画面12:22:57计划产量99999生产速度实际产量536运行时间切片总数-实际数计数536总数计数12:27州ION实际数归零总数待零OFFOFF菜单ENG1.ISH机器停D.安排产附：设定总的裁切的数愤，当“实时产Iir大于或等于“安排产量”止运行，并发出蟀呜报警，收大设定值为:999999.2) .实时产:汆：实时的显示安排产量内的切片个数，3) .切片总数：显示机器的切片总数“4) .生产效率：实时显示每小的切片产量.5),运行时间：实时反映设备总的运行时间，以便于维护保养.6).总数计数：切片总数的开及停，以别除不合格器.7),总数清零：对切片总数进行清零，以便R新”做。8) .实际计数：实际产Ift的开及件.以别除不合格擀.9) .实际数清零：对实际产ht进行清零,以便市新计数.运行操作画面自奥参数设置画面12:22:48切片长度380.A0暂停时间拉科速度Z点动速度Z1),切片长度：设定短次的切片长度，为了能在林次切片时都精确的切片,“切片长度”必需设定精确其设定方式为：“切片长度”="主机的模切长度”“所需的切片个数”,最大i殳定依：9999mm.2),切片速度：指伺服电机的拉料滚筒的旋转速度(送纸滚筒直径为38,潦筒周长1.=JI9.38mm),加大值为100O，打分(最大线:速度="切片速度”*180*系统内计修系数=605Vmin>>3) .点动速度：指伺服电机送料滚筒在“手动”模式下“何点点动”或“伺服连动”的送料速傻。其设定方式及“切片速度”设定方式相同。4) .放料时间：在机渊运行过程中,当“入科检测传感器检去”到入料端无料时,机器进入S停状态。放料时间指入料运用“入料检测传照器”复位后等待的时间。5) .定长/追位：本机设有两种工作模式,当在“定长模式时母次切断设定的“切片长度此时追位光纤传感器不起作用：当在“追位”模式,我切方式由光纤传感器确定裁切位置.6) .吸风机：机器上的吸风袋置起先工作，吸风装置的作用为.当运用“追位”工作模式时,运用材料更加平整，不会因为拄料时的振动及传整器检测误差，7) .手动/自动：设定机器工作模式，在“手动”运行模式时，机器的每个操作单独运行；操作面板上的“起动”按钮不起作用：在“自动”模式下，按下操作面板上的“启动”按钮.机器自动起先循环运行.8) .何服点动/何微连动：在“手动”模式下有效,按下此犍时.送料滚筒依据“点动速度”设定的速度向前送料,上要用于开机时的机器调试.W.何服调试M面D误差脩IE系数；此参数为伺服拉料长度精度的关键数据，在机器出厂时已由询试人员调试完成，非专业人员请勿时整.“误整修正系数”="实际拉科长度”/“拉料长度”.2）0迫位的工作原理（如图7）向眼电机拉料起先时，伺服电机拉料滚筒以“切片速度”的设定值快逑运行，当运行到“切片长度”“补偿长度”的位置时.何服电机起先快速减速到“追色速度”的设定值,并以“迫色速度”的设定值搜寻标记位,一旦搜寻到标记位,马上停止送料,以便精准的切片；假如在“追色长度”的设定值内仍无法找到标记位，机器马上停车,同时触摸屏内显示“追位失败报瞽”。3）追色速度：指设定何眼电机送料滚筒在搜寻色标段的运行速度其设定方式及“切片速度”的设定方式相同；为能稳定的进行搜位工作，其设定值建议在（575Rin）.4）追色长度：指追位传礴器在减速到“追色速度时找寻标记位的长度，假如在“追色长度”内不能找到标记位，机器报警停车（出厂设定佗为IOm）5）补偿长度：机器起先减速的长度="切片长度补偿长度”,为了使机器能精确、快速的切断材料，建议设定为（1-3Inm3报警信息而面：（附图8）实时的核示报料历史记录.操作员可依据报界内容来解除机潺可故障，遹过上下网阅键阅读历史报警记录.苜页报警显示画面12：23：10报辔日期时间报警故障内容HZ?/?16:1?62/87/?16:1?02"7?16:18027?16:18CACA机！叽机观nn-7-7-71-7-/1.c±>A-无败无无无无无H1.44dJ而作而I1.J面山而3ffi"fe1.斗UUU斗*-I/k-1.-4.-4-(7追人入人人人助帮HZ7?16:1802/99/?09:55ZA9?99:58四.维护及保养1 .常见故障及处理方法伺服报警:a.报警缘由：一旦伺服电机发出异样信息时，它干腌将报警信号反馈到P1.C,P1.C通过内部程序处理，吩咐机器马上停止运行,同时报警蜂呜器发出警报。b.故障处理：断冲电源开关.然后重新上电,如故障不能消退请和本公司联系.（具体报警内容及处埋方式参照6节）切片数吊到报警；a.报警缘由：当“实际产量”大于或等于“安排产Iir时，P1.C发出主机停止运行指令,同时报普好鸣静!I1.提示操作员模切产量到达.b.故障处理：此为机器正常报警蝌出，按下计数清零粒，对实时产量清雾，IR警消退.追位失败报警：a.报警缘由：当运用追色运行方式时工作时，追色运行不能在“追色长度内找到色标,系统作报郭谕出.b.故障处理：重新询整材料色标和色标传感静间的位21.
