带电绕组温升测试仪操作规程.docx

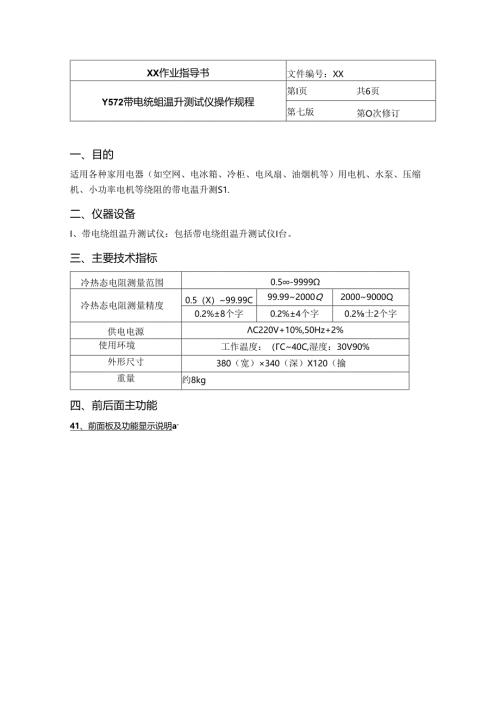

XX作业指导书文件编号：XXY572带电统蛆温升测试仪操作规程第I页共6页第七版第O次修订一、目的适用各种家用电器（如空网、电冰箱、冷柜、电风扇、油烟机等）用电机、水泵、压缩机、小功率电机等绕阻的带电温升测S1.二、仪器设备I、带电绕组温升测试仪：包括带电绕组温升测试仪I台。三、主要技术指标冷热态电阻测量范围0.5-9999冷热态电阻测量精度0.5（X）99.99C99.992000Q20009000Q0.2%±8个字0.2%±4个字0.2士2个字供电电源C220V+10%,50Hz+2%使用环境工作温度：（C40C,湿度：30V90%外形尺寸380（宽）×340（深）X120（揄重量约8kg四、前后面主功能41、前面板及功能显示说明a-图一、RC2（K）1前面板图前面板共有三个显示窗口。显示左窗口由五位数码管组成，直流冷态或热态电阻（单位为Q）,中间窗口由四位数码管XX作业指导书文件编号：XXY572带电统蛆温升测试仪操作规程第2页共6页第七版第O次修订组成，可选择显示环境温度及温升，最后个窗口由6位数码管组成，显示热态的测量时间(单位为h、m、s)o为完成各项功能操作，面板上设置了四个参数设定键(设定,UP()、RIGHT(>),DOT()和几个功能键，其功能如下：冷态键(CO1.D)：按卜该键，上方的指示灯亮，转到冷态测量状态，开机时，处于冷态测量状态。热态键(HOT)：按下该键，上方的指示灯亮，转到热态测量状态。当冷阻未锁定则将把转换到热态时的自动将冷阻保存成冷阻锁存值，且冷阻锁存键的指示灯亮。(TT)键：按该键，可选择显示空温值(°C),温升值(K),指示灯指示当前的状态，中间窗口将根据当前所置的状态显示，。SEN/SET键:按该键,可选择计算温升时所采用的是传感器(SEN)测得的环境温度值，还是设定的环境温度值(SET)。当温度探头未接则自动置在SET状态，不能置到(SEN)状态。可由指示灯指示当前的状态。说明：如在置在(T)状态(显示环境温度状态)，当置在(SEN)状态时显示的将是温度探头所测得的温度，当置在(SET)状态时，显示的将是设定的环境温度。冷阻锁存键(HO1.D)：按下该键，上方的指示灯亮，本键只在冷态XX作业指导书文件编号：XXY572带电统蛆温升测试仪操作规程第3页共6页第七版第0次修订有效。当前所测的冷态电阻值将锁存下来，且显示锁定。再按卜.该键，指示灯熄灭，退出冷阻锁存状态，并恢复正常测量状态(即测量泠态电阻)。打印键(PR1.NT)：按该键，与打印机联机状态下，测量值经打印机采用固定格式打印出来。当设定的热态定时打印间隔不为0'时，在转到热态时指示亮，表示在定时打印状态。在热态时，定时时间间隔到将自动打印出测量值。四个参数设定键为设定、UP(八)、RIGHT(>),DOT()四键，详细操作见后。面板左下方是电源开关，按卜.电源开关，电源指示灯亮仪表工作电源打开。仪表处于工作状态，显示窗口将显示版本号，然后正常测量显示。4.2、后面板及功能说明后面板图二、RC200I后面板XX作业指导书文件编号：XXY572带电统蛆温升测试仪操作规程第4页共6页第七版第0次修订后面板共有八个接线柱，实现试验电压输入、电压输出、1输入出端,V测量端。上排为红色接线柱，下排为黑色接线柱。在试验电压输入和电压输出之间分别有一个30A的电流保险丝，还有一个温度接口，这个接口要接上专用测量温度的探头。试验电源需要连接到后面板的“电压输入”两端并把被测绕组的输入端连接到“电压输出”两端，把专用测量线联接到I输出端，V输入端，再接到被测的绕阻两端。五、使用步骤1、仪表的开机和冷态电阻测量1）将仪表的电源插座接上AC220V/50HZ电源。2）按接线图（见上）正确接城，按城注意：此时，“电源输入”两端不能输入试腌电源.即开关K打开.（必球先测冷阻然后再测热阻,计算温升需冷阻（ft）3）按卜.前面板电源开关，开启电源，仪器开始工作于冷态测量状态。如果测量端子两珊悬空或绕阻电阻值超出仪器测量上限，电阻显示窗口分别显示“9999左右”（正常显示如果测:端子两端短接仪器测量下限（电阻值小于（）.3U）,第一窗口显示“0.000,，在这二种状态时，面板上所有按键操作均无效。测量冷态电阻时，第一窗口显示绕阻冷态电阻（。）：第二窗口显示温升“0.0”，时间窗口显示时间（00：00：00）oXX作业指导书文件编号：XXY572带电统蛆温升测试仪操作规程第5页共6页第七版第0次修订2、设定参数测热态电阻测量前需正确地设定参数.按设定键.仪表可依次设置的参数值是：1.,试验开始时的室温）第一窗口显示代表参数的显示符.第二窗口显示设定的试裟环境温度例，1（试验终了时的室温）第一窗口显示代表参数的显示符，第二窗口显示设定的试骗环境温度值，（打印时间间隔）笫一曲口显示代去卷数的显示符，第：楣口显示设定的热态时定时打印的时间间隔.如不需定时打印则可设为的位为分钟,可设定数阚为（0060）.f（绕小材料系数）：铜绕组234.5,铝绕组：对于电子变压器则设为228.0对于小功率电机则设为225.0现在一般都为铜绕出，铝绕组已不常用.1,次阻锁存值，五位有效数字.参数的详细说明如下：1.：试验开始时的室温C,三位有效数字。:试验终了时的室温,三位有效数字。以上参数设定完毕,参数值自动写入中RoM中,因此.仪器断电后,参数值仍将保存在仪表中。小RGHT（）'键指定当前设定位设定位将闪烁），用UP（）'键设定当前设定位的值，ff1.键设定当前参数小数点的位置.t1为绕组带电工作（热态运行）过程中的环境温僮,tI可能会发生变化，因此在运行过程中衢修改U值,以保证测此更掂确,3、热态电阻（温升测量按下冷阻恢存键,把当前所测的冷阻锁存为冷附领存值然后按下前面板的“热态”Ut:再合上开关K,即在后面板“电海怆入”两端接入试品的独定电压.Dx冷态测量状态转到热态测顼状态后，仪表必须经过一段时间（I）分忡左右，根据电阻值的不同过渡时间会行所不同）的过渡过程,才能测出其实的XX作业指导书文件编号：XXY572带电统蛆温升测试仪操作规程第6页共6页第七版第O次修订热态电阻及计算真实的温升.2）、热态运行过程中，禁止按“冷态如需转到冷态能量则应使被IK线坦先斯电，然后再按回到冷态.3）、随新热态运行时的环境温度t1变化，用户可修改“设定参数”中的t1值。4）.打印机按照设定的时间间隔定时打印数据,打印格式参见第四章第三节2条.5）、当达到热稳定状态，记录或打印数据，断开试验电源,将仪器按回冷态,取下样品,然后关机，6）、“热态”测量状态下，操作者可以随时进入“设定”状态，查询被测绕组的冷阻锁存值。编制:审核:批准:批准日期:
