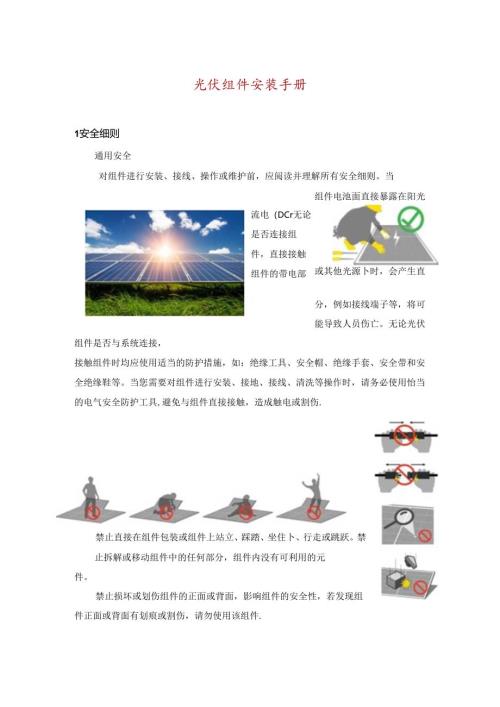

光伏组件安装手册1安全细则通用安全对组件进行安装、接线、操作或维护前，应阅读并理解所有安全细则。当流电（DCr无论是否连接组件，直接接触组件的带电部组件电池面直接暴露在阳光或其他光源卜时，会产生直分，例如接线端子等，将可能导致人员伤亡。无论光伏组件是否与系统连接，接触组件时均应使用适当的防护措施，如：绝缘工具、安全帽、绝缘手套、安全带和安全绝缘鞋等。当您需要对组件进行安装、接地、接线、清洗等操作时，请务必使用怡当的电气安全防护工具,避免与组件直接接触，造成触电或割伤.禁止直接在组件包装或组件上站立、踩踏、坐住卜、行走或跳跃。禁止拆解或移动组件中的任何部分，组件内没有可利用的元件。禁止损坏或划伤组件的正面或背面，影响组件的安全性，若发现组件正面或背面有划痕或割伤，请勿使用该组件.禁止在组件上堆放重物或尖锐物体。禁止使用直接提拉接线盒或连接线的方式把组件抬起。禁止用力拉扯、划伤或弯曲输出电缆，否则电缆的绝缘部分会被损坏导致漏电或触电。禁止聘任何导电材料插入组件的连接器。当组件有电流或外部电潦出现时，禁止连接或断开组件。禁止在电源未断开的情况下，使用水来灭火。禁止人为的将光聚焦在组件上。禁止使组件跌落或让物体直击组件或物体直接掉落在组件上。禁止头顶组件搬运.禁止用绳子背组件。禁止将组件背在背上。组件在正常运行使用过程中，不应被建筑物、树木、烟囱等遮挡。接线盒的盖子应一直保持关闭状态。禁止接线盒或连接器与油性物质、有机溶剂、其他腐蚀性材料等可能造成功能失效的物质接触。若接线盒和连接器被污染，禁止继续使用。接线盒及连接罂应避免阳光直射及水浸泡。通常情况下，光伏组件实际产生的的开路电压和短路电潦色可能会超过在标准测试条件卜.测试的相应数值，应遵循国家电气规范（NatiOnaIEIectricCode,NEC）第690条中的要求进行相关操作。如果组件安装在不符合NEC标准的情况下，在确定组件额定电压，导体额定电流，熔丝及其它连接到组件输出端的控制黯规格时，在该组件上标注的ISC和VOc值应乘以安全系数1.25.需要考虐的因素包括组件温度和正面辐照度（时丁双面组件，还耍考虑地面或屋顶反射率、间隹和安装海度）.因此，在确定连接到光伏输出的组件的额定电压和电流时，该光伏组件上标注的YOC和ISC值（双面组件，Isc-aBSI）应乘以安全系数1.25。组件需配备符合光伏系统连接器标准的光伏线路连接器，请参考附录1列举的连接器制造商和型号。组件需配备符合光伏系统电缆标准的布线电缆，请参考附录2列举的布线电缆制造商和型号。消防安全在屋顶上安装组件时，请在安装前参考当地法律法规并遵守建筑物防火要求。屋顶应初盖层合适等级的防火材料以进行屋顶安装，并确保组件和安装表面完全通风。不同的屋顶结构和安装方式会影响建筑物的防火性能。不正确的安装方式可能引发火灾。根据当地法规，使用合适的组件配件，例如保险丝，断路器和接地连接器“请勿在明火或易燃易爆物体附近安装或使用组件。根据U1.790标准，单玻光伏组件的火焰蔓延试5佥和屋面燃烧试验规范为C级，双玻光伏组件的火焰蔓延试验规范为级，屋面燃烧试验规范为C级。2选址及角度安装环境选择推荐组件安装在工作环境温度为T（TC70C的环境。组件应尽量:安装在全年范围内无阴影遮挡的区域.虽然组件已安装旁路二极管，但阴影仍会影响组件的最佳性能及运行安全。不要将组件安装在有可能被水浸没或持续暴露在洒水器或喷泉等地方。在屋顶上安装太阳能组件时，还必须在屋顶边缘与光伏组件阵列的外边缘之间留出安全的工作区域。组件在屋面上堆我时，应对屋面进行荷载宓核，制定符合规葩要求的施工组织计划。在高风压高雪压区域使用时，应严格按照当地设计规范进行支撑固定结构设计，确保外部荷载不超过组件所能承受的机械强度极限。按照1EC61701要求开展的光伏组件盐雾腐蚀试验结果表明，光能的太阳能组件可以安装在近海或腐蚀性环境中。组件不得浸泡在水中或长期沾水（例如，喷泉，浪花等）。如果组件置于盐雾（即海洋性环境）或者含硫（例如火山等）的环境中，会有腐蚀的风险。在距海边50m'500m的地方，必须采用不锈钢或者铝材料来与光伏组件接触，并且对安装部位做好防锈蚀的处理“如ECTS63126所述，根据地理区域、安装条件以及系统设计和安装因素，组件全年工作温度从低到高排序，在预期的第98%的位置温度低于70C的情况下，光伏组件和所有设备的额定工作海拔高度均不得高于2000米。倾角选择光伏组件的倾角是指光伏组件和水平地面之间的夹角“不同的项目因地制宜选择不同的安装倾角，推荐组件的帧角不小于10°,具体倾角选择可依据当地所执行的设计规程、规范、法规或遵循光伏组件安装商的建议。在北半球安装，组件最好朝南，在南半球安装，组件最好朝北.根据当地法律法规如果光伏组件安装在北美或者适用于I1.标准的其他国家，光伏组件（背板面）到堵体或屋顶表面之间至少应福仃100mm（建议值）的问隙。如果使用其他安装方法，则可能会影响光伏组件的I；1.认证或防火等级。3卸货、运物和存储任何情况下，短边竖放包装请勿堆接超过两层，长边竖放包装不允许堆费，作业地面需要保证包装箱能够水平桎定的放践，避免倾倒。短边竖放包装（横式包装）和长边竖放包装（立式包装）样式如下：短边染故包籁（播式包装）长边耍放包装（立式包装）卸货组件到货时请及时检查包装外箱是否完好，并核对组件外包装上的组件型号和数旦是否与送货单一致，如果发现异常请在开箱前立即联系物流人员及销住人员。1吊车卸货采用吊车卸货时，请使用专用工装，吊装前请根据组件重量和尺寸选用足够拉力的M装工具，吊装时请调整吊带位置保持组件重心平稳,应在包装箱的顶部使用与其相同宽度的木板或其他固定装置，防止吊带挤压包奘箱，导致组件破损。请匀速操作吊具，当吊装接近地面时，扶正纸箱轻轻放在相对平坦的位置上。横式包装一次性域多允许吊装4托组件,立式包装次性最多吊装2托组件。严禁在风力大于6级（蒲福风级八大雨或大雪的气象条件下吊装光伏组件。2、叉车卸货装卸平台高度尽量与车相底面持平。请在叉车作业过程中预留足够的安全距离，禁止两侧人员站立或经过，叉车卸货时注意控制行联速度，直线行驶速度W5kmh,拐弯速度W3kmh应避免急停和急速启动，防止组件倾倒对人员造成伤害.若包装箱遮挡叉车驾驶员视线，建议叉运过程中倒车行驶，并安排专人监护指挥，防止撞到人员或物品导致发生人员伤害事故或包装箱摔落组件破损。运输到安装地点后请选择平整的硬质地面放臼普通仓储叉车请根据叉运组件的重量选择合适吨位的叉车“货叉插入托盘的深度不得小于托就的四分之三（货叉的长度1.23/4托盘长度）。建议延长叉车挡货架的高度或宽度，防止叉军直接触碰组件破烟。为保证叉运时更好的检定性，避免进出托盘蹭角墩的情况下货叉间mW尽量调节到圾大。请级慢操作严禁货叉顶撞纸箱或托盘。请提前放置缓冲防护材料（图示黄色部分，材料建议选择硅胶、橡胶、EPE）,防止因外力作用导致包装箱内组件破损。以立式包装为例需要注意事项如下,退出曲枪防止琰8«描Ri斓安全1将ta+?08定在叉车上.叉车曲时保持立.两例I1.bt人员站谪控制速度,KittfAw请勿碰It组件玻璃禁止倾斜存储项目地转运项目地转运是指成托组件在到达项目存储地后，在存储地及施工现场之间的运输。叉车规格要求:请统使用额定起重量23.5吨的叉车对组件进行装载运输。请勿使货叉的凸起部分直接与纸箱或组件接触，防止顶撞组件导致组件破损。立式包装货叉长度(1.)21.0m间距(W2)谢整到尽量靠近托盘两边角墩。门架高度（三）N1.加宽度(WD去1.5m门架需与货叉垂直，门架结构要坚固(可承受压力N1.5吨)，当整托组件斜靠在门架上时,门架不会因受压而变形。横梁缓冲材料门架顶端横梁与组件包装接触位置使川缓冲材料固定(建议缓冲材料选择硅胶、橡胶、EPE),避免叉车撞破组件和型材。横式包装货叉长度（1.）21.Om间距（W2）调整到尽量靠近托盘两边角坎。门架高度（三）21.5m或宽度On）22.5m门架需与货叉垂直，门架结构要坚固（可承受压力1.5吨），当整托组件斜靠在门架上时，门架不会因受压而变形。横梁（4）缓冲材料门架顶端横梁与组件包装接触位置使用缓冲材料固定（建议缓冲材料选择硅胶、橡胶、EPE）,避免叉车撞破组件和型材。水叉车规格及操作规范包括但不限于以上所述内容。重点注意事项如F：义与运maWH*ft1.1.在义*上.0mWBKM>2OOOr力要全算起何修定X51.并控嬲速度,IUJKiHM.黄叉MfuIK辿方收口丽入内分区铉IQ不密H的8.11M!QR三M.再包在M上.（XMWUft）制I开安全tMf1.出叉军4二次运输包装的成品可以通过陆运、海运、或空运进行运输。在运输过程中：清将包装箱紧固在运输平台上，确保不会倾倒或移位。如已拆包的组件需要转运至其它项目地，建议按照拆箱前单托组件数量将零散组件合并，打内部打包带（拉力建议2100N）最后套上外包装纸箱再用打包带把组件和托盘打包固定，打包带数量参考拆箱前.如组件不满一个托盘，参考以下图左将组件居中摆放（分销包装参照下图右旅侧边摆放）,打内部打包带（拉力建议2100N）,最后套上外包装纸箱再用打包带把组件和托盘打包固定，打包带数量参考拆箱前。不满托组件运输时禁止放在1层。谙使用恰当的运输工具转运组件，禁止使用三轮车进行运输或搬运。禁止对水平方式打包的单玻组件进行二次运输.使用小型卡车运输时，无论横式包装、立式包装均仅允许单层拨放，同时包装四周用安全绳固定在乍辆匕安全绳与纸箱接触部分用纸护楞或其他材质的缓冲材料隔开，根据路况控制行驶速度。箱式及非箱式宽车运输组件时，托盘与托盘之间要紧密摆放不留空隙，车厢尾部空位需进行填充加固，预防运输中组件向车尾部移动。当使用非箱式货车运输时，每托组件都需要用绳索与运输车辆进行固定0禁止托盘超出运输车辆的装载区。存储请将组件存储在干燥通风的环境中，并将组件放置相对平坦的地面上（立式包装存储区域若存在倾角，要求倾加W8）,避免因地面变形或塌陷导致包装破损或倾倒。存储要求：湿度851.,温度范用为FOC50C.如果组件需要长途运输或长期存储，不要拆除原包装，谙保持缠绕膜和包装纸箱完好。组件长期存储建议存储在标准仓库中，定期巡检，一旦发现帧斜异常造在保证人身安全情况卜.及时加固处理。仓库的货架耍有足锅的承载能力和存放空间，定期巡检确保货物存放安全。如果需要在项目地存储组件，禁止选择松软、容易塌陷的地面，应选择硬质地面或地势较高的地面并对地面进行整平，保证组件长期存放不塌陷、不帐斜。阴雨天气请使用遮雨布完全粒盖组件和托盘，并对托就和纸箱采取防雨防潮措施在有阳光或有风时除去防雨布使外包装尽快干燥，避免因受潮变形导致倒塌。禁止托就泡水，存放地应先做好地面排水措施，防止雨后地面大量枳水引起地面松软、下沉等现象。禁止未经授权的人m接近组件存储区域0组件应尽量集中存放。5拆包5.1 注意事项拆包前，请核对外箱A4纸（咳头）上的产品型号、功率档位、序列号及相关建议，并请仔细阅读拆包指导书，禁止自定义式的拆包方式。拆箱前请幽认外包装箱完好无损，建议使用美工刀来拆除打包带和缠绕膜。大同使用安士编禁止暴力拆除以免划伤箱内组件。造核对箱内组件数量和边框上的条码信息是否与唆头一致。请按照建议的拆包步
