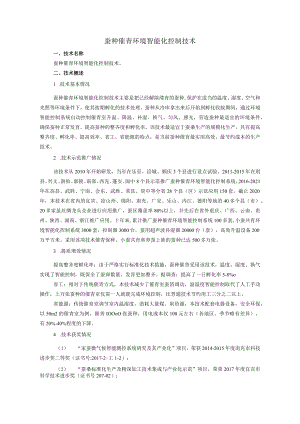

蚕种催青环境智能化控制技术.docx

蚕种催青环境智能化控制技术一、技术名称蚕种催青环境智能化控制技术。二、技术概述1 .技术基本情况蚕种催青环境智能化控制技术主要是把已经解除滞育的蚕种,保护在适当的温度、湿度、空气和光照等环境条件下，使其按期孵化的技术处理。蚕种从冷库拿出来后开始到孵化收蚁期间，通过环境智能控制系统自动控制催青室升温、降温、补湿、换气、匀风、感光，营造蚕种最适宜的环境条件，确保蚕种正常发育，提高蚕种的整齐度和孵化率。该技术最适宜于蚕桑生产的规模化生产，具有提高整齐度、孵化率、提高效率、省工、省能源的特点，是当前蚕种催育最实用高效、最节约成本的生产技术。2 .技术示范推广情况该技术从2010年开始研发，当年在乐至、涪城、顺庆3个县进行设点试验，2011-2015年在琪县、兴文、游仙、嘉陵、南部、西充、蓬安、闽中8个县示范推广蚕种催青环境智能化控制系统，2016-2021年在高县、武胜、宁南、会东、武胜、荣县、资中等全省28个县（区）示范应用150套。截止2020年，本技术在省内的宜宾、凉山州、绵阳、南充、广安、乐山、内江、德阳等地的40多个县（市）、20多家茧丝绸龙头企业进行应用推广，蚕区覆盖率80%以上，并先后在省外重庆、广西、云南、贵州、陕西、湖南、浙江推广应用。十年来,累计推广蚕种催青环境智能控制系统100多套,小蚕共育环境智能化控制系统3000套，控制器3000台，蚕用超声波补湿器20000台（套），高效升温设备200万平方米。采用该项技术催青保种、小蚕共育和养蚕上族的蚕种已达500多万张。3 .提质增效情况提高整齐度孵化率：由于严格实行标准化技术措施，蚕种催青采用该技术，温度、湿度、换气实现了智能控制，既保全了蚕卵数量，发育更加整齐。据调查：提高了一日孵化率5-8%o省工：相对于传统催青方式，本技术减少了催青室蚕箔调动，温湿度智能控制取代了人工手动操作，上万张蚕种的催青室仅需一人就能完成环境控制，比普通技术节约用工三分之二以上。省能源：传统催育室调节室内温湿度，消耗大量煤、炭资源，本技术配套电器设备，安全环保，以50m2的催青室为例，催青IOOoO张蚕种，用电成本仅100元左右（各地区、季节略有差异），有20%-40%程度的下降。4 .技术获奖情况（1） “家蚕微气候智能测控系统研究及其产业化”项目，荣获2014-2015年度南充市科技进步奖二等奖（证书号:2017-2-工1-2）；（2） “蚕桑标准化生产及精深加工技术集成与产业化示范”项目，荣获2017年度宜宾市科学技术进步奖（证书号207-02）；（3） “家蚕高效养殖环境控制关键技术开发与应用推广”项目，荣获2019年度四川省科技进步二等奖（2019-J-2-62-D01）。三、技术要点1.系统组成根据我国蚕种催青保种的实际情况和用户的具体要求,蚕种催青保种智能测控系统由催青保种智能测量监视系统（信息采集）、催青保种室控制系统（数据处理）、催青保种室设备系统（执行机构）三部分构成。（1）催青智能测量监视系统（信息采集）该系统主要是通过高效、精密、准确的不同变送器采集催育保种保种室内相关环境变量,经过无损传输，传递到综合控制台，供系统实时调节室内环境变量的需要。主要包括温度变送器、湿度变送器、光照强度变送器、气流变送器、CO2变送器、监控（摄像机）等。实施催青保种室内动力设备动力线布线、催青保种室内传感器信号线布线、催青保种室内控制箱布线、电脑房控制柜至催育保种室控制箱的布线以及电脑房内计算机等相关设备的布线等。（2）催青室控制系统（数据处理）在蚕种催育保种专业技术的基础上，采用先进的电脑手段和遥测遥控技术、数字传感技术、智能模块控制技术，根据预设的标准蚕种催青保种温湿度曲线对蚕种催青保种过程进行全程电脑连续测量和实时控制，是具有全自动地进行信息测量、信息采集、信息传递、信息处理、信息积累特征的自适应人机智能系统，主要包括智能配电柜、综合控制台（含工业计算机、USB-RS485转换器、温湿度监控软件、视频采集卡等）等。（3）催青室设备系统（执行机构）系统通过选用最适宜催育保种室使用的先进可靠的制热、制冷、匀风、补湿、感光、换气等设备，根据催青保种控制系统发出的命令，确保整个催青保种系统在适时监控下高效、稳定工作,从而到达蚕种催育保种的最佳标准温湿度等曲线,主要包括控温（含智能控制器）、升温器、补湿（补湿器）、匀风（调节扇）、感光（日光灯）、换气（换气扇）五部分。2.匹配的标准催吉室序列参数名称数据与要求1催青蚕种量（盒）200002操作室1间，16.4f,长宽分别4.0m、4.1m2催青室2间，32.8肝，长宽分别4m、8.2m3催青室大门宽120Omm,高250Omm4对流窗宽1700mm,1500mm,离地面90Omm3.催青参数设置与操作流程（1）催青参数设置阶段印帧温度湿度匀风感光换气丙1出库17.280间隔5分钟开启1分钟自然光线每天4次每次5分钟丙212074.5同上同上同上TI-T222175同上同上同上戊132275同上同上同上戊242275.5同上同上同上戊352476.5间隔5分钟开启2分钟1$小时每天4次每次9分钟己162576.5同上同上同上己272577同上同上同上己382577.5同上同上同上己492682同上见点30%黑暗同上己5102682同上全天黑暗同上孵化112682同上收蚁当天5点感光同上（2）蚕种催青智能测控系统的触屏按键说明及操作流程按键名称说明方式参考（值）设备编号ID代表该设备系统的型号标识系统界面设置如：SCLS210520001-999运作项目阐述当下运作模式（催青、保种）催青运行在线状态阐述设备与控制系统是否准确连接，从而达到控制设备在线（离线）平均温度平均湿度展示当下房间的平均温度，可通过智控系统调节回到最适温度(湿度)2580%升温降温通过系统界面手动设置参考值，并且可显示其开启与关闭状态(点击一下即可进入其设置内部界面)温度低于加热参考值后，将开启加热器和空调加热，若高于(加热参考值+回差值)时关闭加热器与空调；此外，若高于降温参考值，将开启空调降温，若低于(降温参考值+回差值)时，将关闭空调。加热参考值：24C回差值：1°C降温参考值：26回差值：1°C补湿除湿通过系统界面手动设置参考值，并且可显示其开启与关闭状态(点击一下即可进入其设置内部界面)湿度低于参考值后开启补湿器，反之高于(参考值+回差值)时关闭补湿器；若室内湿度过高，除湿机将开启，从而保证室内湿度处于参考值范围。参考值：80%RH回差值：5%RH感光匀风消毒光照通过系统界面手动点击一下即可进入其设置内部界面：设置三组参考时间数值(开启时间、结束时间)第一次程序按照参考开始时间数值开启后，运行达到结束时间后关闭，累计三轮，均为开启运行设定时间过后关闭参考值：X:(X)X:(X)(Xmin)X:()OX:(X)(Xmin)X:()OX:(X)(Xmin)注：时间设置一定用英版冒号；运行一次应设置为相同时间换气通过系统界面手动点击一下即可进入其设置内部界面：设置参考时间数值(开启时间、结束时间，开关时间范围35min)第一次程序按照参考开始时间数值开启后，运行达到结束时间后关闭；达到下一次开启时间设定值时，再次开启风扇，运行设定时间后关闭；全天累计8次参考值：X:00X:00(Xmin)X:00X:00(Xmin)X:00X:00(Xmin)四、适宜区域技术适宜推广应用的区域。蚕种环境智能化催青技术是为了自动控制催青室内的温度、湿度、匀风、感光及换气等变量而设计的一种专用设备，也可广泛用在养殖、孵化等对温湿度有严格要求的场合，例如家禽孵化、育苗等。五、注意事项技术推广应用过程中需特别注意的环节。温湿度传感器必须小心保养，尤其是在消毒时，因为传感器中的光学元件极易受到腐蚀而影响精度；温湿度传感器的摆放位置要科学、合理，只有摆放的合理才能保证对整个房间的监测更加准确；配备的台式电脑尽量不要下载其他程序，保证专机专用，以免影响机器的正常使用；（四）配套的设备注意保养，比如补湿器不使用时需把水倒干净，并用干抹布擦干；消毒时，升温板要取下来存放。六、依托单位1.四川省农业科学院蚕业研究所
