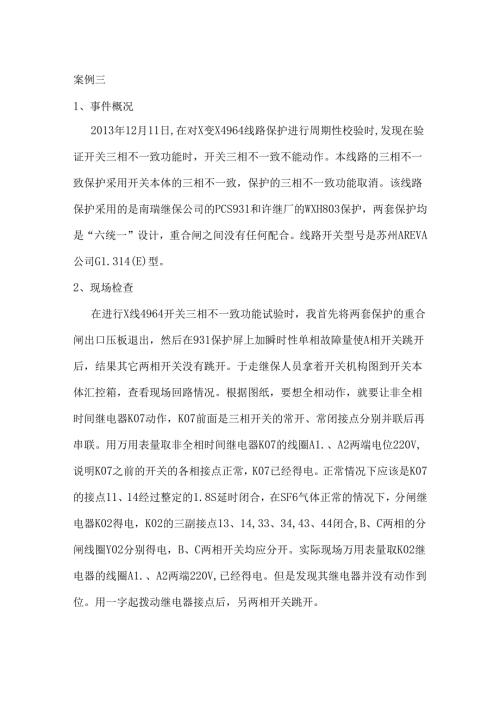

案例三1、事件概况2013年12月11日,在对X变X4964线路保护进行周期性校验时,发现在验证开关三相不一致功能时，开关三相不一致不能动作。本线路的三相不一致保护采用开关本体的三相不一致，保护的三相不一致功能取消。该线路保护采用的是南瑞继保公司的PCS931和许继厂的WXH803保护，两套保护均是“六统一”设计，重合闸之间没有任何配合。线路开关型号是苏州AREVA公司G1.314(E)型。2、现场检查在进行X线4964开关三相不一致功能试验时，我首先将两套保护的重合闸出口压板退出，然后在931保护屏上加瞬时性单相故障量使A相开关跳开后，结果其它两相开关没有跳开。于走继保人员拿着开关机构图到开关本体汇控箱，查看现场回路情况。根据图纸，要想全相动作，就要让非全相时间继电器K07动作，K07前面是三相开关的常开、常闭接点分别并联后再串联。用万用表量取非全相时间继电器K07的线圈A1.、A2两端电位220V,说明K07之前的开关的各相接点正常，K07已经得电。正常情况下应该是K07的接点11、14经过整定的1.8S延时闭合，在SF6气体正常的情况下，分闸继电器K02得电，K02的三副接点13、14,33、34,43、44闭合,B、C两相的分闸线圈Y02分别得电，B、C两相开关均应分开。实际现场万用表量取K02继电器的线圈A1.、A2两端220V,已经得电。但是发现其继电器并没有动作到位。用一字起拨动继电器接点后，另两相开关跳开。后在开关汇控箱处就地合上三相开关，当就地分三相开关时，分不开。经发现也是分闸继电器K02接点动作后没有到位的缘故，属于同一问题。开关机构非全相以及分闸1见下图:开关非全相动作图开关分闸1回路图3、现场处理确认分闸继电器K02动作接点卡死之后，联系一次班组以及开关厂厂家，带上K02继电器的备品，更换K02继电器后，就地分合闸正常，三相不一致功能动作正确。4、缺陷分析通过线路保护校验发现门,可题，说明继保人员的校验达到了效果，从这次缺陷当中，要特别注意对重点回路主要功能的检查，开关整组试验一定要做细、做全。同时这个开关的回路也存在一定的问题，即非全相时间继电器动作后不能启动第.路跳闸回路。导致了第一路跳闸回路存在问题的话,非全相动作了也不能将开关跳开了，失去了220kV开关配两组跳闸回路的意义，因此经协调将第二路跳闸I川路里也加入K07时间继电器的接点，完善了回路。
