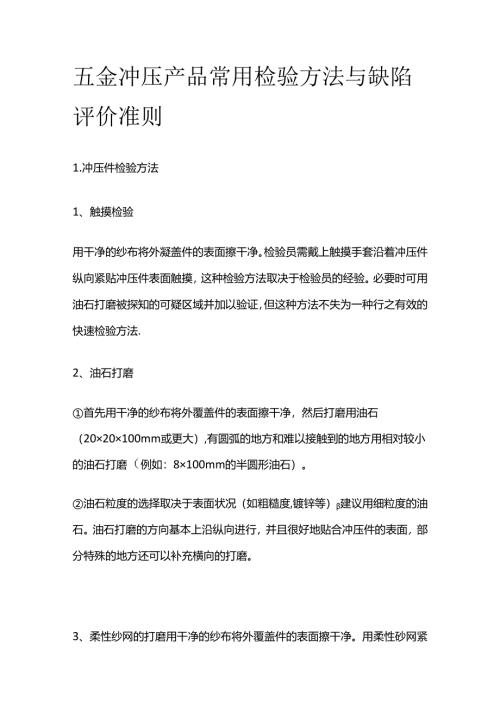

五金冲压产品常用检验方法与缺陷评价准则1.冲压件检验方法1、触摸检验用干净的纱布将外凝盖件的表面擦干净。检验员需戴上触摸手套沿着冲压件纵向紧贴冲压件表面触摸，这种检验方法取决于检验员的经验。必要时可用油石打磨被探知的可疑区域并加以验证，但这种方法不失为一种行之有效的快速检验方法.2、油石打磨首先用干净的纱布将外覆盖件的表面擦干净，然后打磨用油石（20×20×100mm或更大）,有圆弧的地方和难以接触到的地方用相对较小的油石打磨（例如：8×100mm的半圆形油石）。油石粒度的选择取决于表面状况（如粗糙度,镀锌等）建议用细粒度的油石。油石打磨的方向基本上沿纵向进行，并且很好地贴合冲压件的表面，部分特殊的地方还可以补充横向的打磨。3、柔性纱网的打磨用干净的纱布将外覆盖件的表面擦干净。用柔性砂网紧贴冲压件表面沿纵向打磨至整个表面，任何麻点、压痕会很容易地被发现.4、涂油检验用干净的纱布将外惹盖件的表面擦干净。再用干净的刷子沿着同一个方向均匀地涂油至冲压件的整个外表面。把涂完油的冲压件放在强光下检验，建议把冲压件竖在车身位置上。用此法可很容易地发现冲压件上的微小的麻点、瘪塘、波纹.5、目视检验目视检测主要用于发现冲压件的外观异常和宏观缺陷.6、检具检测将冲压件放入检具，依据检具说明书操作要求，对冲压件进行检测。1.冲压件缺陷评价准则1、开裂检验方法：目视评价准则：A类缺陷：没有经过培训的用户也能注意到的开裂，此类缺陷的冲压件是用户不能接受的，发现后必须立即对冲压件进行冻结。B类缺陷：看得见的可确定的细微开裂,此类缺陷冲压件在I、n区是不能接受的,其他区域允许作补焊返修处理但返修部位是倾客不易发觉的且必须满足冲压件的返修标准。c类缺陷：处于模棱两可的，仔细检睑后确定的缺陷，此类缺陷的冲压件在Ii区内部、m、IV区作补焊返修处理，但返修部位是顾客不易发觉的且必须满足冲压件的返修标准。2、拉伤、晶粒粗大、暗伤检验方法：目视评价准则：A类缺陷：没有经过培训的用户也能注意到的拉伤、晶粒粗大、暗伤,此类缺陷的冲压件是用户不能接受的，发现后必须立即对冲压件进行冻结。B类缺陷：看得见的可确定的细微拉伤、晶粒粗大、暗伤，此类缺陷的冲压件在IV区是可以接受的.c类缺陷：轻微的拉伤、晶粒粗大、暗伤，此类缺陷的冲压件在m、IV区是可以接受的。3、瘪塘评价准则：A类缺陷：是用户不能接收的缺陷，没有经过培训的用户也能注意到，此类瘪塘发现后必须立即对冲压件进行冻结,A类瘪塘冲压件在任何区域作允许的.B类缺陷：是一种使人感到不愉快的缺陷，它是在冲压件卜表面上摸得着和看得见的可确定的僖塘，在冲压件I、11区外表面不允许存在此类瘪塘。C类缺陷：是需要修正的缺陷，这些瘪塘绝大多数处于模棱两可的情况下，只有在油石打磨后才看得出。此类瘪塘的冲压件可以接受。4、波浪检验方法：目视、油石打磨、触摸、涂油评价准则：A类缺陷：此类波浪田中压件I、11区没有经过培训的用户也能注意到，是用户不能接收,发现后必须立即对冲压件进行冻结。B类缺陷：此类波浪是一种使人感到不愉快的缺陷，在冲压件I、口区摸得着和看得见的可确定的波浪，是需要返修的。C类缺陷：是需要修正的缺陷，此类波浪多数处于模棱两可的情况下，只有在油石打磨后才看得出.此类波浪的冲压件可以接受.5、翻边、切边不平整及短缺检验方法：目视、触摸评价准则：A类缺陷：对于内、外覆盖件任何翻边、切边的不平整及短缺，影响了咬边质量及焊接搭边不平整、短缺，从而影响焊接质量都是不可接受的发现后必须立即对冲压件进行冻结。B类缺陷：看得见，可确定的对咬边、焊接搭边及焊接质量没有影响的翻边、切边的不平整及短缺,此类缺陷的冲压件在口区内部印、IV可以接受。C类缺陷：轻微的翻边、切边的不平整及短缺对咬边及搭边焊接质量没有影响，此类缺陷的冲压件可以接受。6、毛刺：（切边、冲孔）检验方法：目视评价准则：A类缺陷：严重影响焊接搭边贴合程度及冲压件定位装配的冲孔、容易导致人身伤害的粗大毛刺,此缺陷的冲压件不允许存在，必须返修.B类缺陷：对焊接搭边贴合程度及冲压件定位装酉郝）冲孔有轻微影响的中等毛刺。此缺陷的冲压件不允许存在于I、11区。C类缺陷:较小的毛刺，此缺陷的冲压件在不影响整车质量的情况下允许存在。7、拉毛及划伤检验方法：目视评价准则：A类缺陷：严重影响表面质量、潜在的可导致冲压件拉裂的拉毛及划伤，此类缺陷的冲压件不允许存在。B类缺陷：看得见可确定的拉毛及划伤，此类缺陷的冲压件允许存在于IV区。C类缺陷：轻微的可能导致冲压件拉毛及划伤，此类缺陷的冲压件允许存在于山、IV区。8、回弹检验方法：放在检具上检验评价准则：A类缺陷：导致冲压件间的尺寸匹配和焊接变形严重的回弹，此类缺陷冲压件不允许存在.B类缺陷：尺寸超差较大，对冲压件间的尺寸匹酉次口焊接变形有影响的回弹，此类缺陷冲压件允许存在m、IV区。C类缺陷：尺寸超差较小，对冲压件间的尺寸匹酉次口焊接变形有轻微影响的回弹，此类缺陷冲压件允许存在I、口、m、IV区。9、漏冲孔检验方法：目视检验并用水溶性记号笔作计数标记。评价准则：冲压件上任何孑妙漏冲将影响冲压件的定位与装配，是不可接受的。10、起皱检验方法：目视评价准则：A类缺陷:严重的从而导致材料重售的起皱,此缺陷的冲压件不允许存在.B类缺陷：可看到、可摸到的起皱，此类缺陷在IV区可以接受。C类缺陷：轻微的、不太明显的起皱，此类缺陷的冲压件在n、皿、IV区可以接受。11、麻点群、麻点、压痕检验方法：目视、油石打磨、触摸、涂油评价准则：A类缺陷:麻点集中,超过整个面积2/3都分布有麻点,此类缺陷在I、口区发现后,必须立即对冲压件进行冻结。B类缺陷：麻点可看到、可摸到。此类缺陷不允许在I、11区出现。C类缺陷：打磨后可见单独分布的麻点，在I区要求麻点间距离为300mm或更大.此类缺陷的冲压件可以接受.12、打磨缺陷、打磨印检验方法：目视、油石打磨评价准则：A类缺陷：打磨穿了，在外表面上明显可见，所有顾客都立即可见。此类冲压印发现后必须立即对冲压件进行冻结B类缺陷：能看到、摸到，在有争议的地方打磨后也能证明，此类缺陷在m、IV区可以接受.c类缺陷：用油石打磨后能看出，此类缺陷的冲压件可以接受。13、材料缺陷检验方法：目视评价准则：A类缺陷：材料强度不符合要求，轧钢板留下的痕迹、重叠、桔皮、有条纹、镀锌表面疏松、镀锌层剥落。此类冲压印发现后必须立即对冲压件进行冻结。B类缺陷：轧钢板留下的,明显的痕迹、重1§、桔皮、有条纹、镀锌表面疏松、镀锌层剥落的材料缺陷，此类缺陷在IV区可以接受。C类缺陷：轧钢板留下的模菱两可的痕迹、重叠、桔皮、有条纹、镀锌表面疏松、镀锌层剥落的材料缺陷此类缺陷m、IV区可接受。14、油花纹检验方法：目视、油石打磨评价准则：I、11区经油石打磨后不允许存在明显得印痕。15、凸点、凹陷检验方法：目视、触摸、油石打磨评价准则：A类缺陷：是用户不能接收的缺陷，没有经过培训的用户也能注意到，A类凸点、凹陷发现后必须立即对冲压件进行冻结。B类缺陷：是一种使人感到不偷快的缺陷,它是在冲压彳杉俵面上摸得着和看得见的可确定的凸点、凹陷。此类缺陷在IV区可以接受.C类缺陷：是需要修正的缺陷，这些凸点、凹陷多数处于模棱两可的情况下，只有在油石打磨后才看得出。此类缺陷n、in、IV区可接受。16、锈蚀检验方法：目视评价准则：冲压件不允许有任何程度锈蚀。17、冲压印检验方法：目视评价准则：A类缺陷：是用户不能接收的，没有经过培训的用户也能注意到的冲压印，此类冲压印发现后必须立即对冲压件进行冻结。B类缺陷：是一种使人感到不愉快的，是在冲压件外表面上摸得着和看得见的可确定的冲压印.此类缺陷在I、11区是不允许存在的，在m、IV区不影响整车质量的情况下，可以接受。c类缺陷：需用油石打磨才能确定的冲压印。此类缺陷的冲压件在不影响整车质量的情况下可以接受.
