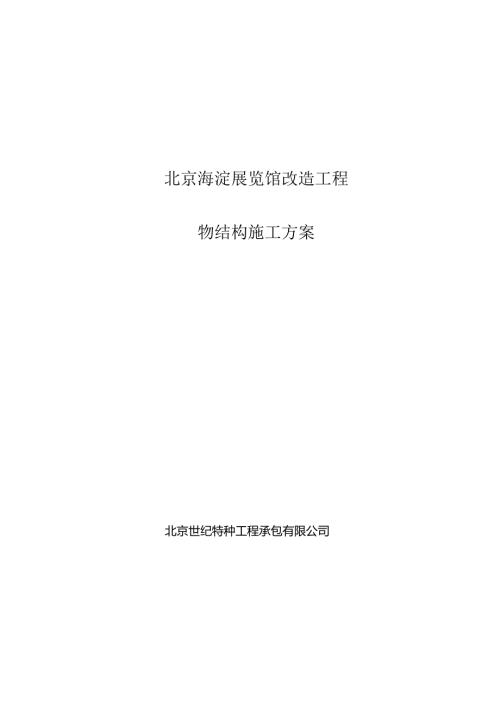

北京海淀展览馆改造工程物结构施工方案北京世纪特种工程承包有限公司2011年6月编制:审核:审批:第一章工程概况1、工程概况12,建筑、结构特点13、工程难点和重点24、编制依据25、明量目标26、工期目标3其次章钢结构工程施工布署.1、施工管理组织架构42、钢结构现场平面布置图43、生产要素的配备44、施工进度支配及工期保证措施H第三章铜结构安装方案I、钢结构安装施工打算工作132、钢结构安装133、多层钢结构柱轴心偏移、垂直度偏移和标高限制214、高强螺栓安装225、焊接方法及技术措施28yq章j.管理及质量保证措J321、质量管理目标322、质量管理组织保证体系333、质量管理措施334、班量限制主要环节及重点345、工程质量技术保证措施356、工程质量技术资料367,工程质信试醛保证措施3636第五章平安篇工保证措籁第一章工程概况1、工程概况序号项目内容1工程名称2工程地址3建筑功能4隹筑特点5工程规模6泞定标高±0.0007钢柱底部标高8结构形式9质量目标等级2、建筑、结构特点本项目钢结构工程主要包括：网钢柱、钢梁、钢楼梯等，其中，钢构件圆钢柱规格为：，500*12e、f600*12mm,f650*16nm.j700*1.611u§1000*40m,单件重城约：6.5吨：钢梁主要采纳H型和口箱型，截面尺寸规格如下：H1.700*500*30*40、H1500*500*25*40H1000*400*20*30、口1800*500*30*40、口1000*400*20*30、口800*100*20*20、H900*100*16*25.H800*400*20*10.H700*100*20*40.H600*300*1.6*25、H500*300*16*25等,单件重量约：23.7吨:钢结构工程量共计约：2800吨,钢柱、钢梁材质采纳Q345B和Q235B等级.本工程钢结构施工分段：1区：2/3-11轴：H-N轴。2区：2/3-11轴：A-H轴。3区：1-2/3轴：H-N轴.4区：1-2/3轴:A-H轴。其中1区第节钢柱55根，地下、二层梁161根，其次节钢柱33根，地上1-3层梁273根：2区第一节钢柱42根，地卜一层梁114根，其次节钢柱35根，地上1-3层梁352根：3区钢柱钢梁共计109根：4区钢柱钢梁共计163根。3.1施工难点：超大型钢柱、钢梁运输，现场倒运、就位要求必需严格依据施工依次和构件平面布置，在钢结构安装方面，特殊要留意钢柱、钢梁定位限制和精度的保证。3 .2至点：大型圆钢管柱板Iofnm超厚板焊接质量保证，必需严格依据焊接工艺要求，做好现场焊质量限制。4 .3本工程须要的工种较多，包括高级焊工、高级安装工、超大型机械操作信号工等，依据在施工中各工种的工作量来确定人员进场时间和劳动力组织配置：4、编制依据本工程钢结构施工组织设计编制依据1、XXX体系方案文件2、编制依据XXX的设计图纸钢结构设计总说明3、钢结构设计规范GB50017-20034、高层民用建筑钢结构技术规程3JGJ99-19985、高层建筑混凝土结构技术规程3JGJ320026、建筑钢结构焊接技术规程JGJ81-20027、钢结构工程施工质量验收规范3GB50205-20018、型钢混凝土组合结构技术规程JGJ138-219、钢结构高强螺栓连接的设计施工及验收规程3JGJ82-199110,优质碳素结构钢GB/699-199911、必氐合金高强结构钢GB1591-199412、离层建筑结构用钢板YB4104-200013、£钢熔化焊对接接头射线照相和版量分级GB332314、建筑制图标准GBzT50105-200115、*厚度方向性能钢板BGB531316、气焊、手动电弧焊及气体爱护焊焊缝坡口的基本形式与尺寸GB985-19885、质找目标质量目标：质量等级“合格”。1 .评定项目一级品率N95%：2 .产品一次交验合格率1解：3 .工程质垃达到并符合国家验收规范和标准并且达到“长城杯”的要求.6、工期目标6.1、 钢构工程工期H标/部位起先时间（地上）结束时间备注年月日年月日地下层钢结构梁柱20117102011725地上层钢结构梁柱20117202011810地上二层钢结构梁柱20117302011815地上三层钢结构梁柱20118520118266.2、 钢结构安装支配：（附件）6.3、 支配管理程序6.3.1、 分包商需依据总包总位制定的总控支配和月度施工进度支配编报周支配，以横道图形式编写，安装支配于每月初上报.6.3.2支配管理框图其次章的结构工程茶工布署1、施工管理姐织架构运输、协调员质UQ技术员依科员事务员安装作业班组钢结构安装作业组钢结构安装施工管理组织机构图2、纲结构现场平面布图钢结构构件的堆放场地必需保证满足现场塔加作业区以及起菰实力的要求,构件进场要交通便利、通畅，尽量避开多次倒运.3、生产要索的配冬3.1主要劳动力配备（1）人员管理限制1）重视人员的平安、质量意识教化培训，全部人员必需持证上岗。2）完善生产管理激励措施，调动员工工作的主动性，确保施工进度支配满足总包要求.3）依据安装工程特点，从保证质量水平动身，址才运用，扬长避短的原则来限制人的运用“4）人员技术水平对较困难.难度大、精度高以及仃特殊要求的操作，应有技术娴熟、阅历丰富的人员完成,必要时对其技术水平进行考核，对焊接操作人员、无损检测人员等些特殊工种不仅要进行严格的考核上岗，还要重视实际操作成果。（2）劳动力支配图表安装劳动力支配表工种人数工作内容进场时间安装工（吊装）30负货钢柱、钢梁的安装、校正、场地内二次材料倒运2011年7月起重工4负交钢构、钢梁的起吊，挂钩2011年7月信号工4负责钢构件吊装时的塔吊指挥2011年7月安装工（卸车）6负贡钢构件的夜间卸车工作2011年7月测量工4负优钢构件的轴线、位移垂直度偏差测量2011年7月海强螺栓组4负责现场高强度螺栓的初拧和终拧工作2011年7月平安防护组6负贡平安防护工作2011年7月电工2负责施工现场机械接电和机械修理工作2011年7月合计60焊接劳动力支配工种人数工作内容进场时间手工电弧焊工6负贡钢梁支撑焊接、其它构件点焊2011年7月COt气体爱护焊工10负货钢柱、钢梁焊接、梁支撑焊接2011年7月协助工4负货清渣、打磨、防风、防火2011年7月君火4负责钢结构焊接时区域内的看火2011年7月合计243. 2主要施工机械打免（1）大型吊装设招钢结构安装主要采纳现场布置的2台塔吊及1台100吨轮式起重机,塔吊主要负击钢结构钢柱和钢梁的吊装，及制构件卸货等工作（具体见总平面布置图）塔吊C7030机械性能表(12t)载荷特性1.oaddiagams臂Jib70m"辛33.20.422282730323583954246W60S65U6062667TOm一丁1210989418575165例5侈48945443340513B78643493293"365m-；T3.3*209222527303235M74054245475052555760«265mqN|12I1.1.M生财”47.i45eI6&网皿|4¾<j4j73a&剖&eo|MO1.(60m<TjjT3,321.122252730323537.140942454750525557m-T|12卜1川9.808.”7£3|7.却67W6|615.815.轴5.喇4.734.524.224.O33.Mt|55m,if"3.322225273032353714094245*7505255ENNI12W机闺8.38|7.746.酬6.4(0|016.汨6.4216.(M1.4814.MtSOrnbVY33*23125273032353740.74494750m-T12109098B798中.2767761656530I45mI-.罕一一133,5.28,7,80.32一36_37.40,41.3,45mTT标准小车可使用2/4倍率绳(使用四倍率绳时应从二倍率的1.荷中减去0.73吨Standardtrdey2/4fa1.(Whenusing丁subtractO73tfromthe1.oads?).NE|12,1.10.18陷827|7.切676260"t|40m×1.>3.323825273032353740m-E12J1.13103-91841.1753(7036t5.1 焊接材料针对所焊材质Q345B和Q235B,在现场主要采纳以卜焊接方法：5.1.1、 二氧化碳气体爱护焊现场焊接采纳C02气体爱护焊时，焊丝牌号选用的是JM-56(GBEK50-6),其材质为H08Mn2Si,5.1.2、 手工电弧焊焊接母材焊条型号Q235BE43*Q345BI50*(J507)5.2 焊接设备及协助设备现场焊接设备及协助设备表序号名称型号容量单位数量用途1co：气体爱护焊机NB-50032(KV.A)台10钢柱钢梁焊接2可控硅式直流弧焊机ZX5-5042(KV.A)台5钢柱钢梁焊接3破弧气刨52(KV.A)台1返修清根4特制氧-乙烘烤枪把2预热、后热5空压机7.5(KV.A)台2碳弧气刨风源6电焊条干燥箱YH2-107.6(KV.A)台1烘干焊接材料一(3面向磨光乩(日产)台10修磨清渣8电热保温筒5kg个10焊条保温9风速仪台1测风力10测温计6oor个1测温用11放大镜5倍个2焊缝检查用12而压氧气管81111m60013乙块气管少8mmH1.60014电焊铜缆线50m11m1200手工忸明专用15电焊铝缆线50m11r'm1200手工E电弧焊专用16电缆线m50017石棉布
