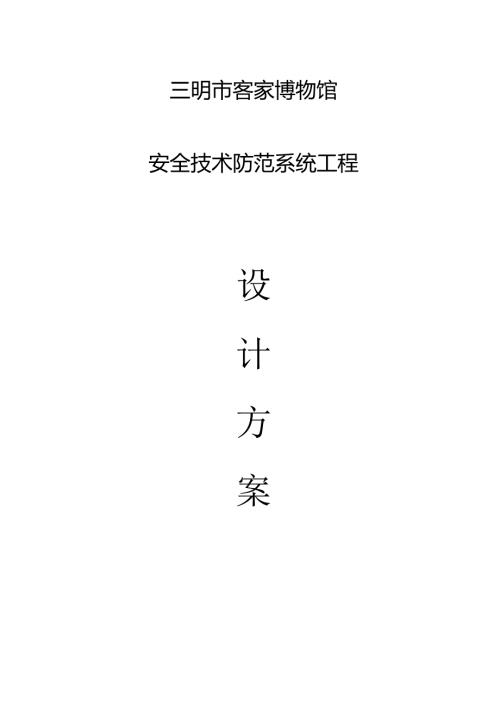

三明市客家博物馆安全技术防范系统工程设计方案.docx

三明市客家博物馆安全技术防范系统工程设计方案序言4第一章三明市客家博物馆工程概况51、任务来源52、风险等级及工程规模53、工程建设项目资金投资情况54,公司承诺5第二章设计依据61、基本依据62、行业规范、标准和技术要求63、政府部门的有关规定和管理要求7第三章设计原则和设计指导思想71、系统设计原则72、设计指导思想8第四章风险等级划分与防护级别确定101、单位102、部位103、目标11第五章系统工程技术性能指标121、制定系统工程技术性能指标的原则122、系统工程技术性能指标12、入侵报警系统12、音视频复核及视频监控系统12、电子巡更管理系统13、出入口控制管理系统13、网络可视对讲系统13、安消防控制中心配套电气系统13第六章各子系统构成及功能设置151、入侵报警系统15、系统概述15序言三明小客家博物馆是三明市客家综合性的博物馆，是爱国主义教育基地,亦是青少年革命传统教育基地。在三明市委、市政府的高度重视下，2011年开工建设新馆。新馆位于三明市货溪洋附近，毗邻三明市体育场馆，与同期建设的城市规划展览馆、会议中心构成了三明地区具有标志性的建筑群,即“三明南城南文化广场”。新馆为圆形土唯式建筑，总建筑面枳约10026平方米.新馆安排有三个学题固定陈列展馆，分别为三明市客家历史博物馆、三明市革命纪念馆、三明市文物精品馆。陈列展览主要以博物馆现有的文物实物为主，辅以一些历史资料或文物包制品，展出的文物实物弥足珍贵。为此，对博物馆的安防工作也提出了更新、更高、更严格的要求，安全工作成为各项工作的重中之重，要求做到万无一失。鉴于以上情况,我们根据以前所做博物馆和借鉴其他博物馆安防系统的经验，通过反史调研和论证，本着高起点，高标准,广泛吸收先进技术，造价合理，质量可靠，操作简便，易于扩充的原则，编写了三明市客家博物馆安全技术防范系统_E程设计方案，敬请专家审议。第一章三明市客家博物馆工程概况1、任务来源我公司受博物饵的委托，根据博物馆编制的三明市客家博物饵安消防工程设计任务书以及我公司编制的£博物馆现场勘察报告，并按照GAf75-94安全防范工程程序与要求和遵照GB,TI6571.-1996文物系统博物馆安全防范工程设计规范以及GBx)M8-2OZ安全防范工程技术规范所规定的内容，负竞本安全技术防范系统工程的方案设计。2、风险等级及工程规模根据GA27-2OO2G文物系统博物馆风险等级和安全防护级别的规定，三明市客家博物馆的单位风险等级为二级，防护级别要求达到二级。根据博物馆风险等级和建设需求，双方交流表明，应符合GA27-20026文物系统博物馆风险等级和安全防护级别的规定的规定，满足二级风险部位和二级风险目标防护级别的要求，应按照局部纵深防护体系的要求建立技术防范系统，可只设防护区和禁区。二级风险部位应置于防护区或禁区内。3、工程建设项目资金投资情况新馆为圆形土耍式建筑，总建筑面枳约10026平方米,新馆安排有三个专题固定陈列展馆，分别为三明W客家历史博物馆、三明后革命纪念馆、三明布文物精品馆本工程应根据GA272OO2文物系统博物馆风险等级和安全防护级别的规定和国家相关标准、规范，结合三明市客家博物馆的实际需求进行设计，工程拟投资数额控制在200万元以内。4、公司承诺通过对博物馆的详细勘察，我公司承瓯严格按照国家相关规范和规定的相关条款，充分理解设计任务书的有关内容，联系博物馆的实际情况，精心设计，保证设计方案的准确性、经济性和可行性：同时对设计方案涉及的相关资料严格保密，以期根据方案建成的安全技术防范系统达到对博物饵馆藏文物安全防护的目的.RVV2I.SSO但.ttftRCQ1.a我"打印H.W电禽不Ifi过1200才(1)入侵报警系统工作站、IP-A1.Af1.M中11收次RS-22冏W规TBMUDPBA笼就R功三三肥肥<cnp¾j报警软件、报警通讯控制主机、液晶键盘：系统的控制部分，控制部分是整个防盗报警系统的核心部分，是实现整个系统功能的指挥中心,主要实现的功能有：系统编程设置、报警处理、报警的联动等.本项目在博物馆地下层中控室配苣了1台VISTA25OBP报警控制主机、1台液晶键盘.系统核心HOnCywd1.VISTA-250BP报警控制主机，是一款先进的多功能控制主机，它可分为8个子系统操作，可同时使用常规四线、总线和无线防区，还可通过可软件协议联动CCTV,并可通过遥控生机和控制继电器。生机的其它特性还包括：防区特性：9个基本防区，3个键盘紧急按键防区，还有胁持防区防区9可设置响应时间为10充秒-350亮秒控制特性：可以划分为8个独立子系统及3个公共子系统，可当作8台独立主机使用可选择使用4146布/撤防开关锁或无线按钮控制支持4286模块通过监控主机224/1000条事件记录，可通过遥控编程下载或直接从键盘上查看支持150/250个分为7个级别的用户密码(1)采集部分：包括摄像机、镜头、防护罩、支架以及云台等。网络摄像机(含网络高速球)采集的视频图像在网络摄像机内已完成视频压缩，通过六类线接入监控专网，直接输出IP码流(包含视频、音频、控制、报警等)。本项目前端摄像机主要设置在地下层文物库房内、文物修史室、中控室、通道、前室以及各主要出入口等，地上楼层主要设置各要出入口、前室、展厅、通道等重要区域。拉音器主要设置在地下一层文物库房内、文物修更室，地上楼层主要设般在各展厅等重要区域。系统前端共设置98台720P网络枪式摄像机、2台108OP网络宽动态枪式摄像机、32台720P网络红外半球摄像机、2台720P网络红外高速球机、2台600线电梯专用摄像机。(2)传输部分：包括【P视频专网、电缆或光缆，以及可能的有线、无线信号调制解调设备等。本系统采用一台核心交换机S7703和9台24口接入交换机S37OO组成的视频监控专网平台。无线巡更采集器：采用多项独有技术，使巡检器的功能和应用范围得到扩展。不仅可对巡逻人员进行管理，还可方便采集多种狂杂参数，智能引导巡检工作及参数状态输入，取代传统的笔纸数据采集方法。系统共配置了2台巡更器。智能通讯座(含数据线)：过无线感应方式收取巡史巡检器储存的信息，并同时将其由USB线上传至计算机，为巡更巡检软件提供管理数据C巡更管理软件：巡更管理工作站与门禁管理工作站合用一台，管理主要用于将采集器传来的数据统计、处理、报表，供管理者使用，其具有查询、打印等各种功能，还可以根据用户需求增加新功能如人事档案管理等等。3.4、系统功能描述(1)系统采用参数化设计，使用与设置更灵活：(2)为能清晰表示巡检区域、线路和巡检人员的上下级隶属关系，均采用树型结构：(3)不同的巡检线路中可含有相同的地点(一个或多个)，解决了不同线路中地点交叉的问题：(4)对每个巡检线路中的地点可以自由排定显示顺序，并可对每一地点设置停留时间；(5)巡检计划按月份或可选时间段制定，并设宜为具体的时间段，如：2002-01-2008:30、2002-01-2012:30为一巡检时间段，就是在此时间段内要对该线路中的每一个地点巡检一次.同时也可以把检索到这个地点所发生的事件记录下来，作到实时处理。此时间段可一天划分为多次，也可以为几天一次，根据情况灵活设置；(6)为掌握巡检人员情况，本系统不采用为每个人员感应卡的识别方式，而是在排定巡检计划同时，也将相应的人员进行相应的排班；(7)巡检结果查询可以进行多条件任意组合：(8)可按月份或时间段统计巡检结果：(9)为使用系统数据更为安全，系统操作采用三级权限，即最高管理员和管理员及操作员：(10)可加强系统管理，同时实现多级别的网络化管理。(11)巡更管理软件采用中文界面，且具有操作权限设置、巡史记录报表生成、统计和打印、设定和编辑巡更路线等常用功能(12)通过软件处理巡检数据，进行网络传饰，并将有关数据进行处理，对巡检数据进行管理并提供详尽的巡检报告，管理人员将通过计算机来读取信息棒中的信息，便可了解巡检人员的活动情况，包括经过巡检地点的日期和时间等信息，通过查询分析和统计，可达到对巡检人员的监督和考核的目的。(13)可以用各种图表和来体现具体的巡逻结果也可以用电子地图来分布具体的巡逻地点进行考核.(14)也可以依据网络技术应用网络软件来实现具体的管理工作和各级的具体看核工作。4、出入口控制管理系统41、系统概述门禁系统即出入口管理系统，是根据建筑物安全技术防范管理等级，对需要控制的各类出入口按各种不同的通行对象及其准入级别，对共进、出实施实时控制、管理和报警。系统具有与火灾自动报警系统、视频监控系统联动的功能。博物馆为了加强对重要部位出入口的安全管理，对库房禁区通道入口、电梯、中控室及各库房、展厅等重要出入口等安装感应读卡器，用以控制人员出入。井根据不同的场所选用不同的控制方式，如库房采用进出双向控制的方式和多重控制的方式。每次有效进入，系统都会自动存贮进入人员的有关信息，如进入时间，进出口的编号等，并能每天进行仃效的统计，记录和存档，系统应具仃对设备运行状态和信号传输线路各种自诊断和故障检测功能，具有防破坏报警功能。42、系统设备选型本项F1.设计选用选用捷顺科技领御I1.1.型出入口控制管理系统产品。领御H1.型门禁管理系统是捷顺公司紧接领御II型门禁管理系统上市后研发的对面向大规模组网、多级管理中心以及多级区域管理等集中式管理需求的领域设计的网络型门禁管理系统。指纹读卡器采用指纹算法和光学传感技术，实现更安全、更方便的身份识别认证的读卡器,满足中高端门禁市场需求。指纹读卡器作为焦容新ARM9平台领御山哒门禁系统新读卡器，即可存储3000枚指纹(可根据需要进行扩展)，读卡器也可作为指纹采集仪使用，在JSE-卡通管理软件上实现全部配套功能，同时兼容主流RS485、维根接口的分体式门禁，具备良好的安全性、兼容性、扩展性。4.3、系统结构分析出入口控制管理系统基木组成部分由：读卡器、感应卡、门禁控制器、电镣、管理软件、开门按钮、电源。出入口控制管理系统基本结构图如下：(1)读卡器；通过射频感应原理，识别感应卡内比加密卡号。本项目主要在博物馆出入口、中控室、各文物库房及各展厅设置出入口管理系统，其中在中控室及各文物库房选用指纹识别装置.其它部位应选用“感应卡+密码”组合脸证的识别装置。处于禁区内一级风险部位及中控室的出入口应实行进、出双向控制.其它部位实行进入单向控制。2)感应卡:存储用户的不可制和解密的卡片.(3)门禁控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调,配含管理软件的智能处理中心。电锁：电动执行机构。加密通讯方式极大的提高J'通讯数据的安全性，多次交互确保数据传输正确性，有效的解决传输丢数据的问题，保障您的数据安全万无一失。3、事件检测、记录功能，及时掌控异常事件。可校测非法闯入、关门超时、通信中断、设备故障等异常情况，并实时上传到监控中心。系统记录所有开门记录、报警记录等：4、动态电子地图监控电子地图监控：是将用户的所有门显示在一组电子地图上（一般是用户建筑平面简图导入到监控中心），电子地图上能动态监控各门点的运行状态，并能对门进行远程控制发出控制信号。事件列表：在监控界面，事件列表实时显示开门记录、报警记录等。用户可以根据自己需求进行编辑电了地图，地图支持.J
