发电机进相运行定义及注意事项.docx

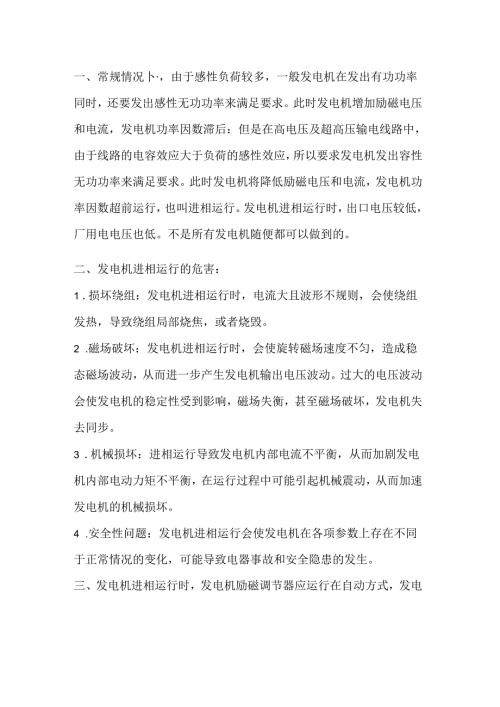

一、常规情况卜，由于感性负荷较多，一般发电机在发出有功功率同时，还要发出感性无功功率来满足要求。此时发电机增加励磁电压和电流，发电机功率因数滞后：但是在高电压及超高压输电线路中，由于线路的电容效应大于负荷的感性效应，所以要求发电机发出容性无功功率来满足要求。此时发电机将降低励磁电压和电流，发电机功率因数超前运行，也叫进相运行。发电机进相运行时，出口电压较低，厂用电电压也低。不是所有发电机随便都可以做到的。二、发电机进相运行的危害：1 .损坏绕组：发电机进相运行时，电流大且波形不规则，会使绕组发热，导致绕组局部烧焦，或者烧毁。2 .磁场破坏：发电机进相运行时，会使旋转磁场速度不匀，造成稳态磁场波动，从而进一步产生发电机输出电压波动。过大的电压波动会使发电机的稳定性受到影响，磁场失衡，甚至磁场破坏，发电机失去同步。3 .机械损坏：进相运行导致发电机内部电流不平衡，从而加剧发电机内部电动力矩不平衡，在运行过程中可能引起机械震动，从而加速发电机的机械损坏。4 .安全性问题：发电机进相运行会使发电机在各项参数上存在不同于正常情况的变化，可能导致电器事故和安全隐患的发生。三、发电机进相运行时，发电机励磁调节器应运行在自动方式，发电机励磁调节器低励限制器及发电机失磁保护投运正常，励磁系统无任何缺陷及异常。1、AVC装置投入运行：AVC装置正常投运时二发电机励磁系统根据AVC装置指令自动调节无功，不应人为干涉。装置出现异常情况或机组异常时可不待调令退出装置运行，事后立即汇报。2、AVC装置退出运行：调度下令需要发电机进相运行时1）发电机进相运行时，应按值长命令调节发电机进相深度。应对发电机各参数加强监视。2）在增、减发电机励磁时，速度要缓慢，切忌快速大幅度调节，进相运行的限制值控制在规定范围之内，且始终保持小于低励限制动作值（暂定进相无功值不低于-IOMVar）。3）在降低发电机励磁时，若低励限制器动作，应立即停止降低发电机励磁，适当增加发电机励磁直到告警消失。4）发电机进相运行时,，要注意监视发电机的静稳定情况，发电机各表记指示正常无摆动，防止发电机失步发生，若发生发电机失磁则按照电气运行规程中发电机失磁事故处理。5）发电机进相运行时，应严密监视发电机定子铁芯端部的温升，防止发电机过热的发生，发电机定子铁心腕部允许最高温度不超过120oC,发电机定子铁心齿部允许最高温度不超过120C。6）发电机进相运行时，厂用电压不应低于额定值的5%（可暂定6.3KV各段最低电压不低于5.85Kv,380V各段最低电压不低于361V）,发电机定子电压不应低于额定值的95%（暂定14.85Kv）,进相运行期间应保持发电机定子电流不超过额定值。7）发电机进相运行时，如发现其它运行机组有功、无功有明显的摆动现象时应即刻增加该发电机励磁电流，同时汇报值长，恢夏该发电机迟相运行。8）发电机进相运行时，若因网上出现跳机等原因引起网上无功大幅波动，不应干涉发电机励磁调节器动作。
