《双静压管桩技术规程》.docx

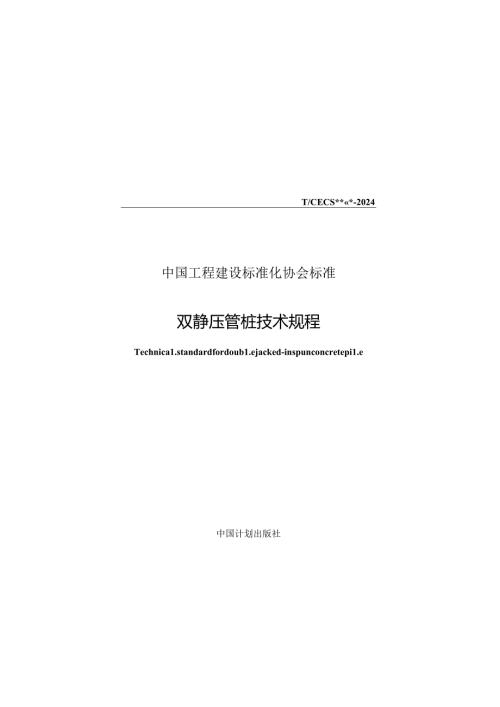

T/CECS*«*-2024中国工程建设标准化协会标准双静压管桩技术规程Technica1.standardfordoub1.ejacked-inspunconcretepi1.e中国计划出版社中国工神设标准化协会标准双静压管桩技术规程Technica1.standardfordoub1.ejacked-inspunconcretepi1.eT/CECS*2024主编单位：中国IE佳设标本化办会批准单位：中国I.程建设标准化办会随行日期：2024年*月*日中国计划出版社2024比京根据中国工程建设标准化协会关于印发2022年第一批协会标准制订、修订计划的通知3（建标协字（2022）13号）的要求，端咽幽需盼析及网询先认真总结硒压断的工ft微,朝国内外槌I”准Ji¾谕求&刻用驰匕制定楠滤本标准共分7堂，主要内容包括：总则,术语、基4电淀、材林W用殴H、施匚撇厢喇蟒本标准的某些内容可能直接或间接涉及专利,本标准的发布机构不承担识分后些专利的货任.本标准由中国工程建设标准化协会史In管理，由吉林省广建工程设计咨闻有限公司负责具体技术内容的解解.本标准在执行过程中，如有意见或建议，请将仃关资料和建议寄送解样电位（地址：吉林省长春市南关区人民大街12166号，占商大取B座IIO1.室，邮瀛：130022.眦箱：yzrt1.7）.以供修订时参考。主编单位：吉林省广建工程设计咨懈派公司一定,V规则语栩1234. 1管械(4)4.2 粒尖(4)4.3 田桩渊(5)5勘察和设计(6)5. 1初察(6)5.2设计(7)6施工(9)6. I一般规定(9)6.2 施工准符(9)6.3 微工要点(IO)7检测和验收(12)甥录AJD-S专用压桩器示意图(13)附求BJD-S桩用组合桩尖示意图（三）第录CJD-S桩连接接头示意图(15)制定说明(17)本文标准用词说明(17)引用标准名录(17)PJJ：条文说明(20)ContentsIGcnen1.prwiim2 Tern*3 BmIcmUrcnWv13)4 ¼i0u1.4.1 Spunvonv½PUeX4)4.2 Pi1.e(ip-&)43Specia1.Pi1.efeederX5>5 Surveyanddesign(6>5.1 Survey(6>5.2 Deign6 Construction6.1 Genera1.requiremenu(9>6.2 PfepHra1.iOfi>rCoIUIrUC1.Mn9)6.3 Con1.ruc1.ionpoio<<0>"h>v,u-)?-kIikc<j11vv<2>AppendixAScbevnMicdiagramoftheH×cia1.pi1.efeeder.(3>APPetXiiKBS<z1.enutkdugrumofthembncdPIktip_<M)ApetkiCSdnMkdutrumofJD-SPiIeenMKaOnAins.<5>1.xp1.aiuiticn<urding<11>1.b1.ofqu<tfdSIan&Kh<7)AdditkinrEipIanationofPCOVixioew(2>1总则.o.为了贯彻执行国家的技术经济政策，使双踊代管桩的勘察、设计、施工、检测和险收做到安全适用、技术先进、经济合理、确保质量、保护环境，制定本标准。1.0.2本标准适用于抗震设防烈度8度及以下、采用双静压管桩法施工的管桩矩础。1.0.3双静压管桩的勘察、设计、施工、检测和验收，除应符合本标准的规定外，尚应符合国家现行仃关标准和现行中国工程建设标准化协会有关标准的规定。2术语2.0.1双静JK管桩法doub1.ejacked-intechno1.ogy利用专用压桩器在管桩桩顶和桩湍同时施压，将管桩压入地基中的一种施工工法.2.0.2双静压管桩doub1.ejacked-inspunconcretepi1.e采用双静压管桩法施工的工程桩。筒称：JDS桩，2.0.3专用木桩器SpeCia1.Pi1.efeederJD-S桩施工用的核心装置，简图见附录A,主耍由一个较大直径的外管、较小直径的内压杆以及顶部驱动内压杆的液压油缸组成。2.0.4内压杆inners1.imrod压桩时置于桩管内，由顶部的专用压桩器液压油缸驱动，将压力传至桩尖的钢杆.2.0.5组合桩尖compositepi1.etips上段带肋圆柱形、卜.段倒圆惟形的钢混凝土组合的桩尖,见附录B.2.0.6钢桩尖stee1.pi1.etips为十字形钢桩尖或圆形钢板桩尖.2.0.7先期压桩力prior11na1.-pressurc专用压桩器压桩前的抱压压枇力。2.0.8后期终压力1.aterfina1.-pressure专用压桩器完成压桩的终压力.2.0.9内压力innerrodpressure专用压桩器压管桩时，内压杆承受的压力。2.0.10外压力toppressure专用抵桩器吊管桩时，管桩承受的压力。3基本规定3.0.1双静压管桩的桩端持力层应为强风化、中风化岩层或碎石类土、中密及密实砂层等坚硬土层。3.0.2持力层埋深从承台底面算起不宜大于26m。3.03双静压管桩适用的的桩监向抗压承载力特征值Ra>J15(X)kN-2(XX)kN.3.0.4双静压管桩的施工场地土应具有满足桩机正常运行所要求的承载力。3.0.5双静压管桩的设计、施工、检测和验收,应符合现行行业标准£预应力混凝土管机技术标准JGJ/T406的有关规定。4材料4.1 管桩4.1.1 JD-S桩使用的管桩应符合现行国家标准0先张法预应力混屐土管桩GB13476的有关规定，采用外径40Omm壁耳95mm的PHCaE.4.1.2 管桩内壁浮浆厚度应小于Iomn1。4.1.3 JDS桃使用的管桃型号为AB型及以上桩型，桩身混凝土强度等级不低于C80,4.1.4 JDS桩可接班加长,接桩后桩长可达26m。需要接桩时，首节桩采用实心预应力高强混履土圆桩或采用强度等级不低于C50的混凝上时PHC桩灌芯处理，形成实心桩。4.2 顺4.2.1 JDS桩应设桩尖。4.2.2 JD-S桩可采用组合桩尖或钢桩尖。4.2.3 组合桩尖的钢筒应为钢板卷压成圆柱状，接缝处应焊接并整圆。钢筒材质可采用Q235、混凝土强度等级不低于C45.4.2.4 钢桩尖可采用十字形钢桩尖或圆形纲板桩尖。十字形钢桩尖见国家建筑标准设计图集6预应力混凝土管桩10G409：圆形钢板桩尖厚度不宜大于30mm、不应小于20mm,直径宜取380mm,不宜大于400mm、不应小于350mm。钢桩尖材质可采用Q235。4.3 压极器4.3.1 压桩器应能承受不低500OkN的抱压沉桩力，顶部油缸的活塞直径应与桩机压桩油缸的活塞直径匹配，使顶部油缸活塞传递给内压杆的压桩力符合预期。4.3.2 与压桩器相连的内压杆可采用壁厚不小于40mm的空心钢管或实心钢杆，直径宜比管桩内壁理论直径小2()mm30mm,钢材强度等级不低jQ3W.5勘察和设计5.1 勘察5.1.1 勘探孔深度应符合下列规定：1以中风化岩层为桩端持力层时，勘探孔深度进入中风化岩层的深度不宜小T-2m；2以强风化岩层、碎石土层或中密、密实砂层为桩端持力层时，勘探孔深度宜达到其卜面更坚硬的土层顶面：当风化岩层、碎石层或中密、密实砂层厚度很大时，勘探孔进入预计桩端持力层的深度不应小于3m。5.1.2 标准贯入试脸应符合下列要求：1以卜土层或岩层均应进行标准贯入试脸：中密密实砂层、硬塑坚硬粘土层、残积土、全风化岩、强风化岩等：2各类上层标准贯入试验点的竖向间隔不应大于2m：拟作为桩端持力层的岩层，间隔不应大于1m：3拟作为桩端持力层的岩层，当修正后的标贯锤击数已达70击而贯入深度不足100mm时，可终止标准贯入试验.5.1.3 按修正后的标准贯入锤击数N判断风化岩的风化程度可参考下式：全风化岩：3OWN<5O:强风化岩：50WNV1.O0：中风化岩：N/00。5.1.4 当估算班端持力层为中风化岩、碎石土、密实中粗砂层等类似的坚硬上层的单桩竖向抗压承载力时，桩的极限端阻力标准值可取30MPa35MPa:桩侧为中风化岩时的极限侧阻力标准值可取2OOkPu25OkPa,5.1.5 JD-S桩的勘察除应符合本节规定外，尚应符合现行国家标准工程勘察通用规范GB55017、岩土工程勘察规范GB5(X)21的有关规定。5.2 设计5.2.1 JDs桩的设计，应根据岩土工程勘察资料、基础设计等级，综合考虑结构类型、施工条件、工程造价及使用要求等因素，做到因地制宜、方案优化。5.2.2 机的竖向抗压极限承载力标准值应根据试桩确定。单桩竖向抗压极限承载力标准值不宜超过3600kN不应超过4000kN05.2.3 先期压桩力不宜超过3000kN:后期终压力不宜超过45(X)kN0其中,内压力不宜超过1500kN,外压力不宜超过300OkN“以上压力数据应在设计文件中说明.5.2.4 JDs桩最小中心距离宜满足现行行业标准桩基技术规范JGJ94中关于挤土桩的要求.对单排桩等桩数较少的情况，最小中心距可适当减小，但不宜小于3倍桩径D桩中心距小于3.5诩,宜进行现场试桩以评估挤土效应的膨响，或采取引孔、跳打等减小挤上影响的措施。采取跳打措施时，相邻桩的施工间隔不宜少十三天、不应少于两天。5.2.5 JD-S桩的成桩工艺系数眦可取0.8()。5.2.6 有效桩长超过14m时可接桩，接桩应符合下列要求：1苜节桩采用实心桩或芯孔内填强度等级不低于C50混凝土的PHC桩：2接桩应采取避免上下节桩应力集中的措施，I1.应保证桩身的连续性：3总桩长不宜超过26m。5.2.7 JD-S桩的设计除应符合本节规定外，尚应符合现行国家标准£建筑与市政地基基础通用规范GB55003、6建筑地基基础设计规范GB5(XX)7及行业标准&建筑桩基技术规范JGJ94的有关规定。6施工6.1 一般规定6.1.1 JD-S桩施工前应具备下列文件和资料：1建筑场地的工程地痂及必要的水文地的资料：2桩基础的施工图纸及会审纪要：3施工组织设计或施工方案；4机机及其配套设备的技术性能资料：5桩机的质量检验合格证：6压桩器的技术性能等资料。6.1.2 JD-S桩施匚可能影响附近管线、建（构）筑物的正常使用和安全时；应采取有效措施诚少或消除影响。必耍时，应对这些管线、建（构）筑物进行监测.6.1.3 经试桩确定承载力、施工工艺参数后，方可施工JD-S桩。6.1.4 JD-S桩的施工除应符合本章规定外，尚应符合现行行业标准£建筑桩基技术规范JGJ94、6预应力混凝土管桩技术标准JGJ/T406、静压桩施工技术规程JGJ.T394及£建筑钢结构焊接技术规程3JGJ81的有关规定。6.2 施琢备6.2.1 根据地质勘察报告及设计要求，合理选择桩机型号及数量、压桩器长度及油缸直径、内压杆长度：采用施工JDS桩的静压桩机时，应合理配置配重。6.2.2 施JJD-S机的抱压式静压桩机直设桩架.6.2.3 桩器垂直度允许偏差不应超过05%,JK桩罂上
