XX冶市政道路类成套技术方案-07.docx

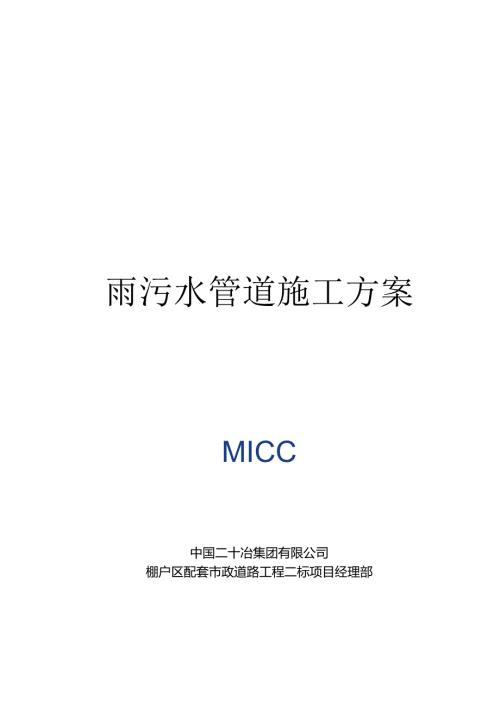

雨污水管道施工方案MICC中国二十冶集团有限公司棚户区配套市政道路工程二标项目经理部2020年3月雨污水管道施工方案编制年_月_日审核年_月_日批准年_月_日中国二十冶集团有限公司*配套市政道路工程二标项目经理部上海二十冶逢低存取公勾IKM11I.CUviIMC-IMKCO.MO1.1 编制依据I1.2 编制原则11.3 工程概况11.4 现状排水管线概况2）雨污水设计22.1 雨水工程设计22.2 污水工程设计323管材确定42.4 管沟开挖原则42.5 检查井设计53临03施工准备53.2临时工程74血：部署、施工纲和管理办法4.1 施工组织及管理机构74.2 施工管理办法75沟槽开挖85.2 管基处理及预制管枕95.3 管道铺设及安装9至126.1 混凝土管井施工工艺流程126.2 管井测址放线126.3 垫层施工136.4 钢筋施工13147质量要求和措俺7.1 基本要求147.2 安全要求和措施14上海二十冶工依而取公何SMMHQWMnI.EvimcmRCC1.UD7.3 工期保证措施157.4 质量保证措施157.5 安全保证措施167.6 水土保持与环境保护措施17上海二十话应依方取公勾1.1.编制依据序号名称循号备注I室外排水设计标准GB514-20212城市工程管畿综合规划规苞GB50289-20163给水排水管道工程施工及验收规范GB50268-20084给水柞水构筑物I：程施I：及验收规范GB50141-20085给水排水管道工程施工及验收规范GB5O268-286*区控制性详细规划用污水工程规划图2016年09月版7广西龙州县城市总体规划2013年06月版8市政匚程施I：组织设计规范GB.T5O9O3-2OI39中国地震东参数区划图GB18306-2015.10工程建设标准强制性条文12编制原则1 .认真贯彻国家和地方有关基本建设的各项方针、政策，遵守国家和地方的法律,严格执行施工程序，遵守合同规定的工程竣工工期。2 .实行施工、设计和建设单位三结合，统筹安排，合理布置，做好施工部署及各项施工生产工作。3 .采用流水、交叉施工方法组织有节奏、均衡和连续施工。4 .坚持“百年大计，质量第一”，在安全生产的原则卜.，推行IS0900I标准化管理和实行安全生产员任制。5 .做好人力物力的综合平衡调配，做好雨季、冬季施工安排，力争均衡生产。6 .贯彻“勤俭节约''的方针，合理布置好施工现场，组织好文明施工。7 .充分利用现有机械设备,扩大机械化施工范用，减轻劳动强度，提高劳动生产率：积极利用国内外新技术、新工艺，科学地确定施工方案。i3sue½龙州县龙水大道工程,呈东西走向，东起于城东大道交叉口边缘，起点槌号KO+82O.依次与规划一路、文笔路、文昌路、纪念大道、海龙路、龙水路延长线、高祥路、规划四路（祥和路）、规划五路、规划六路、规划七路、规划八路、规划九路、上龙路、规划十路、规划卜一路相交，终点接上现状省道S3I3线龙州至下冻公路，终点桩号K7+93O,路线全长为71IOm.排水工程内容包括市政雨水管道和市政污水管道设计。MCC上海二十潴山校内似公与smghuMSiifII.JIVn<iu>C<1.a1.4现状排水管线概况道路沿线现状主要为水田、菜地、村庄等，少部分路段沿线为学校、住宅小区、建材市场，雨水现状多依靠沟渠自流排放，尚无排水管道埋设，未形成较完整的扣水系统。与本项目相交的主要道路除城东大道、高祥路、天号大道外均尚未按规划规模进行建设。城东大道已建的雨水渠尺寸为B*H=4000«6000,渠底标高122.676m,作为本项目雨水管道接入点。现状水系有道路桩号K3+433处北侧的青龙沟和K4+560处道路南例的现状水塘以及在K1+8O5处横穿道路的现状弄城逐吕持洪案，该三处水系将来均根据规划保密并分别改造成水系，可作为本项目雨水管道的出路。除城东大道外，其余各相交规划道路未发现污水管道，城东大道已建污水管道管径DNGo0,管底标高122.169m。龙州县城现有城镇污水处理厂1座,位于龙州县城城东新区南面，距老城区中心为1500m.日处理量为2万m3d,服务面积约IIkm2。根据龙州县城市总体规划，现状城东新区污水处理厂远期搬迁至城东新区的风景林地以南，左江北岸。2雨污水设计2.1雨水工程设计1.排水体制采用雨污分流制度。本工程规划排水管道按照就近分散、顺坡扑放的原则进行流域划分和系统布置在保证满足管顶最小安全覆土厚度及道路两侧解放排水用户自流接入的前提下，足星诚少管道埋深，以节省工程投资及便于管道维护管理。排水渠及附属构筑物设计荷载按城-A级设计。排水管的设计过水断面按规划考虑接入道路两侧沿线街坊的水量及相关规划路的集中传输流量,为r便丁街坊、规划路雨污水管的接入，在规划路口处及道路沿线按每隔80.12Om的距离预留适量的雨污水管支线，其管径和高程的幽定以规划管网图中的服务面枳、集水距离计算确定，同时考虑了各种管线的交叉错开。2.雨水管道平面设计本项目雨水采用分段就近排放原则,道路桩号K0+820-K6+300段依据控规流向进行分段，道路桩号K6+300-K7+930段采用公路排水方式排除道路雨水至道路边沟：a、K0+840-K1+400段根据规划雨水由西向东收集后排入城东大道已设计的雨水渠B*H=4000*I600,已与该指水管线设计单位（中交远洲设计单位）对接，该排水系统的城东大道道路两侧预留两条DNI200的雨水支管，城东大道北侧雨水管底标高123.531,城东大道南侧雨水管底标高123.618，b、KI+400-KI+8段根据规划雨水由西向东收集后按规划接入下游文笔路雨水管网,但文笔路尚未建设，近期暂无出路，近期临时接入龙水大道K0+840-KI+400段下游雨水管网，远期待文笔路建设完成后接入文笔路。C.K1+8(XK2+480段根据规划雨水由东西两侧向K2M)40处收集，在K2+04()处往北排入现状排洪渠,现状排洪渠渠底标高124.35m.常水位I27.55m.K2+O4O处雨水管道出水口标高为126.141叫可接入。d、K2+480-K3+430段根据规划雨水由东向西收集，最终在K3+430接入现状排水涵洞排除;K3+430-K4M80段雨水由西向东收集后，最终在K3+430接入现状排水涵洞排除。其中，受导航塔近期无法迁建、龙水大道K2W8K2+890段无法正常施工影响，K2+648-K2+890段雨水管道采用沿临时便道敷设临时管道连通上下游雨水管道，e,K4+080-K5+460段雨水由东西两侧向K4+560收集，排入规划九路下游雨水管网.但规划九路尚未建设，故雨水近期排入K4+560道路南侧现状水塘排除，远期接入卜.游规划九路雨水管网排往规划水系。K5+460-K5+870段根据规划雨水由西向东收集，排入规划十路下游雨水管网。但规划十路尚未建设、近期暂无出路，近期临时接入龙水大道K4+083K5+540段下游雨水管网.远期待规划十路殂设完成后接入规划十路，g、K5+870K6+300段无规划资料，故该段雨水顺道路坡度由西向东收集，接入龙水大道K5+460-K5+870段下游雨水管网。IuK6+300-K7+930段采用公路排水方式排除道路雨水至道路边沟.3.雨水设计规模雨水管渠总长1202Om(不包含雨水连接管)，最小过水断面为DN800,最大过水断面为B*H=30*230002.2JWCSttTt-1 .污水流域及排向按总体规划，结合用地布局，地形条件，本项目跨越三个区域，城东新区、城北区、工业区。本项目污水根据龙州县城东新区控制性详细规划B、龙州县城北区控制性详细规划-雨污水工程规划图及广西龙州县城市总体规划(2010-2030)3,三个区域对应三个排水流域.城东新区：规划区属城东新区污水潦域,自北向南排，近期污水经加乐后排入现状污水处理厂进行处理，远期污水井加压后排入规划区东南面的新建污水处理厂。城北区：城北新区属于城北污水流域，城北流域沿独山路新建D603D800污水干管由北往东南输送污水，城北流域污水最终接入位石龙里路西侧的现状污水中途加压泵站(位更详见污水工程规划图)，污水经加压后流向现状污水处理厂进行处理。工业区：工业区排水排入工业污水处理厂处理。2 .污水处理厂及提升泵站龙州县污水处理厂位于城东新区南W!,近期规划区污水汇入现状污水处理厂进行处理，远期污水处理厂将迁移至城东新区的风:景林地以南，左江北岸，处理规模为6.0万。3 .管道高程控制在满足现状排水及规划控制要求卜.，尽量减少管道埋设深度。木工程控制污水管道起点覆土为2.0m3.5m,最低点管顶置土不小于1.5m。23管材确定雨水管材:鉴于近年来钢筋混凝土管施工经验的成熟和产品的改良，从传统的平口、企口刚性接口的钢筋混凝土管发展为承插式橡胶圈柔性接口的钢筋混凝土管，防渗、防漏、抗震等方面明显加强，众多工程使用该管材效果良好，质量可靠，因此本设计充分结合广西水泥资源丰京的特点，雨水管选用技术成熟、施工经验卡富、价格便宜、货源较近的钢筋混凝土管。雨水管道好1200时采用钢筋混凝土承插管，d>1200时采用钢筋混凝上平11管并根据管道的埋设深度等技术标准，对应选用H、In级等不同级别的管道，理深75m采用11级钢筋混凝土管，埋深>7.5m采用川级钢筋混凝土管。污水管材：本工程设计从质量控制，技术安全角度出发，取其质证轻、施工使捷、接口严密等优点，污水管道推存钢带增强聚乙烯波纹管，采用热收缩套接口，并根据管道埋深，分别选用不同的环刚度恩济.埋深H%m采用SN=8KMm2埋深6VH9m来用Sn=IoKn/m2.埋深9VH<12m采用Sn=I2.5Knn2。钢材应符合C埋地排水用钢带增强聚乙烯螺旋波纹管(CJZT225-2011)的规定。2.4管沟开挖原则1 .开挖原则遇地形起伏导致管槽开挖深度很深时，应结合后续工程先进行场地平整.管槽开挖深度较小时(HS5),可采用排水放坡开挖施工。应注意细砂乂土渗透系数较大,在基坑开挖过程中易产生流砂或管涌。M1.d上海二十潴山校内似公与smghuMSiifII.JIVn<iu>C<1.a管槽开挖深度较大时（H>5m）,采用钢板桩支护（必要时采用拉森板桩支护），降水开挖施工，要求开挖一段，埋设一段,施工顺序为:打板桩-开挖支护一管基T排管一回填T拔板桩T灌板桩at本工程与道路同步设计同时施工，故管槽开花按排水放坡开挖施工设计，具体开挖边坡坡度允许假以岩土工程勘察报告确定的参数为准。2 .沟槽开挖雨污水管道采用共槽的方式开挖施工，其基础断面按国家标准图集施工。3 .沟槽开挖说明不全之处按给排水管道工程施工及验收规范（GB50268-2008）中沟槽开挖与支护进行施工。2S检查并设计本设计排水检查并采用混凝土检查井，按标准图集O6MS2OI-3对应规格选用，各检直井基础地基承载力要求150KNm2,雨、污水检查井垫层材料强度等级统一采用C20。若设计管道埋深超出标准图范围，检查井应加固处理。选用重型防盗复合材料井盖及井座，井内爬梯采用成品的塑钢（高密度聚乙烯）爬梯，井安装防坠网
