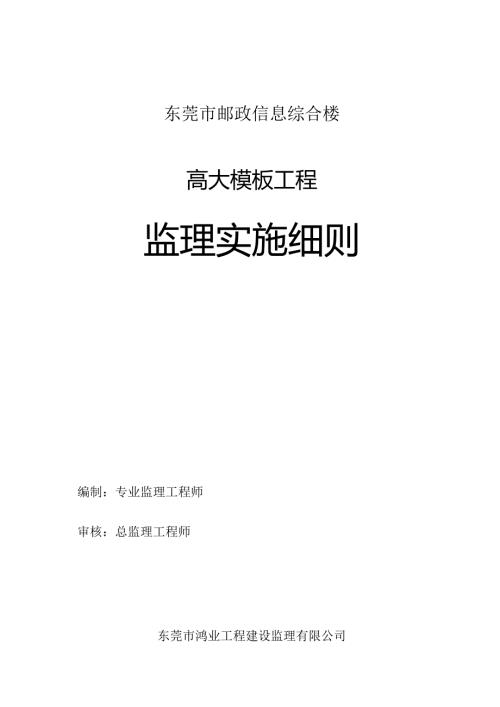

东莞市邮政信息综合楼高大模板工程监理实施细则编制：专业监理工程师审核：总监理工程师东莞市鸿业工程建设监理有限公司二OO年月日一、编制目的(2)二、工程概况(2)三、主要编制依掳四、模板工程危险源识别与监控五、模板工程质量控制要点(7)1 .审核模板工程的旗工方案(7)2 .模板支架搭设(7)3 .模板安装(11)4 .模板拆除(14)六、模板工程的质录检杳与验收(16)1 .材质要求(16)2 .模板安装痂质检查与验收(16)七、安全管理与口常维护I,安全管理3 .日常维护八'应急预案I目的21.4 .应急领导小组(22).-.5 .应急领导小组职货(226 .应急反应预案(222一、编®J目的为了保证中华人民共和国安全生产法？、中华人民共和国建筑法及有关建设工程质歆、安全技术标准、规范的切实落实，加强建筑工程项目的质限安全生产监替管理，保障人民群众生命财产的安全，依据£建设工程安全生产管理条例3、E危险性较大工程安全专项施工方案编制及专家论证审杳办法（建质200987号、£监理规范及相关要求的规定,特编制此制大模板的监理实施细则。二、工程概况工程名称东莞市肥政信息擦合楼工程地点东莞市南城区三元里路隹设单位东莞市邮政局勘察单位广东省湛江地侦工程勘察院设计单位东莞市城建规划设计院监理单位东莞市鸿业工程建设监理有限公司施工单位贵州建工柒团第一建筑工程公司安监机构市安监站钝安监纲建筑面枳22310.8«2建筑结构框架建筑高度54m标准层层高3.9m本工程高大支模区域共六处，其类型为高度超过8m的高支模梁祓而超0.611?的大模板.高支模区域一为：三层连廊，支模特征情况如下：1.支模高度为9.8m的支模空间。2.支模区域内最大梁截面尺寸：300X1500/1200,支模区域内板厚为：15Omn1.3.支模立杆基础为地下室顶板16Omm厚钢筋混凝土楼板。府支模区域二为：三层外飘板，支模特征情况如下：1.高支模高度为9.8m的支模空间.2支模区域内板厚为：100mm.支模立杆基础为地下室顶板160厚钢筋混凝土楼板。高支模区域三为：三层13冏-15周XD-E轴屋面.，支模特征情况如下：1.支校高度为98m的支模空间,2支模区域内板呼为：150mm.支模区域内最大梁截面尺寸：350X1200.3.支模立杆基的为地下室顶板160厘钢筋混凝土楼板.高支模区域四为：五层4轴7轴XRG轴屋面，支模特征情况如下：】支模商度为174m的支模空间。2支模区域内板季为：100mm_支模区域内最大截面尺小350×800/700.3.支模立杆基配为地下室顶板16。厚钢筋混凝土楼板。高支模区域五为：人防地下室顶板4轴-5轴XJ轴-K轴车道梁，支模特征情况如下：1.支模高度为6.4m。2.支模区域内板库为：250mm。支模区域内梁裁面尺寸有：500X1200.3支模立杆法础为地下室底板500原钢筋混凝土楼板。高支模区域六为：人防地下室顶板1轴T5bXA轴-H轴大梁，支模特征情况如下：1 .支模高陵为5.1m.2.支模区域内板现为：250mm.支模区域内梁截面尺寸有：550X1300.3.支模立杆法础为地下室底板500原钢筋混凝土楼板。架板均选用扣件式钢管脚f架支掠方案,三、主要编制依据D、H混凝土结构工程施匚质量验收现应*(GB5O2O4)2),建筑结构荷我规范3(GB5009)3),号混凝土结构设计规范B(GB5030)力、建筑施1.扣件式钢管脚手架安全技术规范UGJ130)5) X£钢管脚手架扣件令(GB1583I)6)、建筑施1.门式钢管脚手架安全技术规范3(JGJ128)7)、2建筑施工安全桧育标准3(JGJ59)8)、,建筑施工高处作业安全技术规范iKJBJH019)、*施工现场临时用电安全技术规苑3(KiJ46)10) .E危险性较大工程安全专项施工方案潴制及专家论证审杳办法(建质200987号)11) .营建筑施工手册(第四板)(中国建筑工业出版社出板)12)、经批瓶实行的高大模板专项施工方案和旬忧理规划四、模板工程危险源识别与监控岛大模板施工现场31大危险源海位是：模板支架、高处作业、他工用电等.危险源的评估、识别及控制擀施见卜.表：危险源评估及控制措施表(模板支架、高处作业)表1项目活动、产品或用务中的危险源控制措施物理性危设备设施缺陷扣件的质量不符合国家标准的要求按国家规定，项目部对不符合要求的扣件要及时更换,进场的扣件应具备产品合格证险危害因A扣件的螺栓无垫片或垫片不符合国家标准的要求同上扣件有夹沙的现象同上危电源评估及控制措施龙(模板支架、高处作业续表项目活动、产品或服务中的危险源控制措施设备设施缺陷立杆未埋深且未设置离地20Cm的扫地杆架了班俎应按照建筑.施工扣件式钢管脚手架安全技术规范UGJI30）标准的要求经过检查符合安全要求后方能投入使用立杆的接头间隔不符合规范要求同上立杆的间隔不符合安全要求同上架体的转角处的剪刀找与地面的夹角过大架子班组应按照©建筑施工扣件式钢管脚手架安全技术规范（JGJI30）标准的要求,地面夹角应在45°'60。之间并经检查合格后投入使用横杆的缩头与扣件的中心小于IoCm架子班组应按照建筑施工扣件式钢管脚手架安全技术规范（JGJI3。）标准的要求进行整改，经检查合格后投入使用水平搭接间隔不符合安全要求同上有些焊接钢管作为立杆将焊接的刖管全部退场,禁止使用连地点的设置不符合安全要求按照C建筑施工扣件式制管脚手架安全技术规范2（JCJI30）标准及£落地式双排竹手架进行纠正，检查符合要求后方可用扣件的螺检扭距力没有达到安全要求按照£建筑施工扣件式钢管明手架安全技术规范（JGJI30）标准进行检测，检测不符合要求的进行加固井检测验收合格后方可投入使用防护缺陷安全帽没有定期检有按照安全帕管理规定的有关标准进行检查对不符合标准婴求的全部更换安全带没有定期检查按照安全带管理规定的有关标准进行检查对不符合标准要求的全部更换安全网没有定期检有按照安全网管理规定的有关标准进行检查，对不符合标准要求的全部更换架子工作业没有配备工具袋按照C职业健康安全管理制度3中的“劳保用品发放标准”执行不配戴或不正确配戴安全防护用具按照职业健康安全管理制度的规定进行教育和处理,加强管理力度和安全教百柱立面图柱剖面图图6柱模板设计立面图矩形模板安装后在未加固之前需进行垂直厦校正，校正符合要求后方可对拉加固.2）梁、板模安装梁平台模板支律系统，来用H8X35扣件式钢管架里支拽，支拄的具体做法和技术要求见前述支架要求.梁板安装顺序施工准备一定位放线一安袋模板的定位奘宜一安装门商洞口模板一安装模板一调整模板、紧固对拉摞栓一蛤收一分层对除浇筑混凝土一拆模一模板清理，梁板安装的有关规定A、梁底安装时，先按照测量给定的行列线或中心、标高.测到支捽钢管架上，带上通线进行安装,当跨度34000mm时，梁底模板应起拱，如果设计无具体规定时，按I10003100O要求进行起拱,B.梁底安装调整固定后，再进行梁帮安装.梁高净截面（不包括板厚）300mn时，底口可用5QX25mm厚板条用不小F3.5寸铁钉双根锁住，梁上部用斜支撑项车，斜支推间距W500mm,当梁净高50Qmm、W600mm,中间设一道对拉蝶松，用钢首和伞形卡件对拉。当梁而60Omm、£10。Omm时，中间设一道对拉悌枪。当梁商100Qmm、£150Omm时设.道对拉螭也，同样采用钢管、伞形卡件限合使用，依此类推。所有梁底就用板条锁住，上部同平台板用铁打连车。具体做法见图7所示C所有矩形梁、梁底、梁梢安装必须带线进行安装，框架梁相互之间关系的通梁带通线进行安装，保持通梁位罚准确，且畅通.D、当梁模板安装固定后，需进行平台模板安装，平台模板安装时需计徵模板规格与平台面积关系的模数，尽IftM少模板切割依，对于零星板块揩地方，尽址考虑放在模板中间部位，不允许零星拼补的板条放在梁侧上.E、平台板的安袋板跨400Omm时，中间部位可起"100021000拱，安装时板与板、板与梁、梁与柱相互之间接缝要严密，口要保证板的干整度.现浇1)模板拆除时，粒的强度必须达到一定的要求，如酷没达到规定的强度要求提前拆模时必须经过计舞(多愤计试块,拆模前睑试块经试HO确认强度能够拆模，才能拆除。具体强度要求见表3的结构部位拆模强度表3结构类型结构踏度Gn)按设计强度的仃分率%)板250>2,875>8100梁W875>8100能替构件275>21002)拆模的瓶序和方法应按照模板支掠设诃书的设定进行,或采取先支的后拆后支的先拆,先拆非承重模板,后拆承重模板的方法,严格遵守从上而卜的原则进行拆除，拆除踏度较大的梁支柱时，应先从踣中开始,分别向两端拆除。3)高处、纹杂结构模板的拆除，应有专人指挥和切实可行的安全措施，并在下面标出作业区，严禁非操作人员进入作业区。力拆模板时应将拆下的木楞、慎板等，做到随拆随派人运到指定地点堆放整齐：拆除的模料上铁钉应及,时拔干净，以防扎伤人员。5)拆除完的模板严禁堆放在外脚手架上。6)拆除脚手架前的准备工作应符合下列规定：A、底全面检杳脚手架的扣件连接件、连堵件、支掠体系等符合构造要求：B、应检查结构并补充完善施工组织中的拆除顺序和措施,经主管部门批准后方可实施：C、应由单位工程负责人进行拆除安全技术交底：D.梳清除脚手架上杂物及楼地面降鼎物。六、模板工程的质量检查与验收1、材质要求钢管立采用力学性能适中的Q235A(3号)纲，其力学性能应符合国家行标准£炭索结构纲：3(GB700-89)中Q235A网的规定，其中抗拉、抗压和抗弯强度设计值f=205.00NB1.n1,弹性模量E=2.O6x1.胪火5.每批钢材进场时,应有材侦检脸合格证。(2)辆管选用应符合设计要求.(3)根据£钢管脚手架扣件(GB15831)的规定，扣件不得有裂奴、气孔、不宜有缩松、砂黑、浇目U残余披缝，毛刺、氧化皮等消除干净，(4)扣件与铜管的贴合而必须严格整形，应保证与饮管扣紧时接触良好，当扣件夹紧晒管时，开口处的最小距离应不小于5mm,(5)拉件活动部位应能灵活转动，旋转扣件的J'两旋转向间隙应小于1mm。(6)扣件表面应进行防锈处理.(7)网管及扣件报废标准：钢管弯曲、压扁、有裂奴或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。2、模板安装质量检查与脸收模板安装所量要求必须符合混凝土结构工程施工及股收规范B(GB5O2(M-2OO2)及相关规范要求.即“模板及其支架应具有足够的承载能力、刚度和稳定性，境Ur旅地承受浇筑混凝上的重量、恻辰力以及施工荷载(1)主控项目D安装现浇结构的上层模板及其支架时，卜层楼板应具有承受上层荷载的承载能力，或加设支架：上下层支架的立柱应对准，并铺设垫板.检杳数俄：全数检查,
