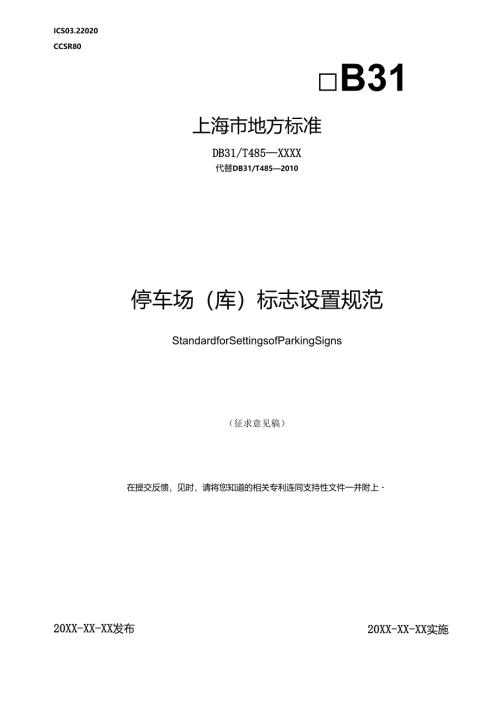

ICS03.22020CCSR80B31上海市地方标准DB31/T485XXXX代替DB31/T4852010停车场（库）标志设置规范StandardforSettingsofParkingSigns（征求意见稿）在提交反愦，见时，请将您知道的相关专利连同支持性文件一并附上20XX-XX-XX实施20XX-XX-XX发布上海市市场监督管理局发布目次trII1范困12规范性引用文件13术语和定义14一般要求21.1 1清晰性21.2 系统性31.3 协留性31.4 适用性35停车场（库标志的分类及制作要求31.1 标志分类41.2 标志材质51.3 墙柱体喷涂56停车场阵标志标线通用设置要求66. 1标志66.1 标线76.2 安全设能设置要求87公共停车场（库专用标志设置要求97. 1入口标志的设置97.1 车行道标志的设置97.2 停车区域标志97.3 人行通道标忐的设置108道路停车场标忐标线设置要求108. 1道路停车场标志牌108.1 车位轮廓线118.2 道路停车场车位编号119停车场（库）标志标线的安装维护要求119. 1安装1110. 维护11附录A（提范性）停车场交通设施的制作及安笠要求13附录B（现能性）停车场库识别色的分类及使用47附录C规慈性）车位轮脚线及导向箭头规格示6图57附录D（资料性）停车场（库）常用公共图形符号67-XJU刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则3的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别这些专利的所任.木文件替代DB3"T485-201。本标准与DB3I/T485-2010对应相比，主要变化如下； 用加一般要求（见4）：调整标志版面倡息、现格及材料的运用5.k5.2）： 增加幅柱体指引喷涂设计要求（见5.3）： 增加停车场（库标志标设通用要求（见6）： 增加交通安全设施要求（见6）：词整杵车库专用标志设置要求（见7）： 谓整道路停车场标志标线设较要求（见8）：调整停车场（库交通设施的安装、检查和常维护（见9）：调整附录B（规范性冏录停乍场（库）部分识别色的分类及使用。本文件的附录A、附录B、附笳C是规范性附录，附mD是资料性附录.本文件由上海市交通委W会提出并归H.木文件起我单位：上海市交通委员会、上海质量管理科学研究院有限公司。本文件主要起草人：梁华军、李炜妍、陈陆亮、王志昕、张英杰、赵品青、李恺朋、何洪波、刘恒冉、吴会琴、姚涵、赵静.本标准替代了DB3"T485-2010.木标掂所替代标准的历次发布情况为：DB31/T485-2010.停车场（库）标志设置规范1痘困本文件规定了停车场（库）交通设瓶的-般要求、标志分类制作、设置、安装维护等要求，本文件适用于本市公共停车场（库）及道路停车场,以及新建改扩建的专用停车场（库）：其它停车场（库）可参照执行.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中.注日期的引用文件,仅该11期对应的版本适用于本文件；不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB28942008安全标志及其使用导则GB576«（所有部分）道路交通标志和标规GB/T10001.1-2023公共信兄图形符号第1部分；通用符号GB/T10001.9-2021公共信息图形符号第9部分：无障码设施符号GB/T15566.12020公共信息导向系统设置原则与要求第1部分：总则GB/T1S«33道路交通反光眼GB/T23827道路交通标忐板及支掠件GB/T30240（所有部分）公共眼务领域英文译写规范GB/T314461.ED主动发光道路交通标志GH/T31525图形标志电动汽车充换电设施标志GB/T51223-2017公我建筑标志系统技术规范JGJ100-2015车库建筑设计规范DB31/T298杵车诱导系统3术语和定义下列术i普和定义适用于本文件.3.1识别标志recognitionsign设立在停车场（库）入口处，用以显示停车场（库）类别、名称和规则等眼务信息的标志.3.2引导标志guidesign引导机动车进出、机动车停放和人员出入的标志，3.3提示标志instructionsign提供停车场（座）内设施、楼层、区域、车位等信息的标志，3.4安全标志safetysign用以表达特定安全信息的标忐，由图形符号、安全色、几何形状（边框或文字构成。来源：GB28%-2008,3.13.5道路停车场on-streetparking在道路路内设置的机动车停放场所。3.6公共停车场（库）pubIicparking是指根据设划建设的以及公共建筑附套建设的经营性机动乍杵放场所.3.7专用停车场（库）particu1.arparking供本单位、本住宅小区机动车停放的场所和私人停车泊位.3.8公共交通换条停车场（库）parkingforpark-and-ridestation公共交通换乘停车场（库），是指设置在公共交通枢纽附近区域，以较低的停车收费价格弓I号和鼓励机动车驾驶员停车后换乘公共交通到达目的地的公共停车场库3.9智发停车场（库）smartparking指具备钟意停车系统的停车场（库），即基于上海市公共停下信息平台，配置停车场（库）G用电子地图.安装符合技术标准的定位,通信、感知和信息采集设备,以实现场（库）停车资源的监测、调控、分配，提高泊位资源利用率，为市民提供便捷智益的停车服务,提升场（底停车服务能级的停车场（库。3. 10动态信息标志dynamicmessagesign指可以根据停车场（W内交通等状况的变化而改变显示内容的标志.一般可动态显示出口、搂层、区域、专用充电停车位、无障碍停车位等常规引导信息，以及动态显示区域剩余车位数、出口拥堵情况等事件信息。3.11专用充电停车位chargingdedicatedparkingspaces指仅供新能源汽车充电使用的专用停车位。3 .12无障碍停车位accessib1.eparking1.ot方便行动砥碍者使用的机动车停车位.4 一般要求4.1 清晰性4.1.1 标志要素中的符号和文字与其背盘应有足钙的对比收，若文字与其背景醐色对比度不弱，宜采用推荐颜色的补色.4.1.2 应保证图形符号和辅助文字的细节之间容易区分,保证标志与标志、标志与辅助文字之间相互关系的清新.4.1.3 标志上的英文应符合GB/T30240的规定。414应将标志设在明亮的地方，标志表面照度均匀,标志的照明应符合GB/T51223-2017笫7.5节的规定,4.2 系统性4.2.1应保证加于一个导向系统内部引导标志信息的连续性、设置位置的规律性和引导内容的一致性.在系统内所有节点（如入口、路战上的分化点或汇合点等）都应设置相应的要素，并应通过标忐的设置.，对所有可能的目的地以及到达每个目的地的呆短或呆合适的路城进行引导。4.2.2应保证系统间引导标志信息的连续性，在考虑系统内茄导向的同时，还应提供到达该系统以及周边系统的信息.导向系统间连接、转换的导向设置应采用一致的规则.以利于转换和过渡.4.2.3车行引导标忐的设置应符合下列要求：8）设置应满足前刖距离，井易干识别：b）警告标志、禁令标志应设置在警告、禁止、米制或遵循路段的起始位置,部分禁令开始路段的交叉口的还应设置相应的提前预告标志，使被限制车辆能提前了解相关信息：c）车行引导标忐应设置在道路的分叉点、交汇点之前一定距离，4. 24人行引导标志的设置应符合GB/T15566.卜2020的规定。4.3协调性4.3.1标忐标线的使用宜与环境相协调，432标志信息的文字表达应简洁，用词规范，时同一点位的指引信息表述应一致，公共名称应依据相关规定并考虑公众习惯制定.4. 3.3同一区域中，同类标志的尺寸、设置方式和设置高度应保持一致.4.4适用性4.4.1公共停车场应按本标准第6章的规定设置相应的标志标线,公共停车库应按本标准第6章、第7章的规定设况标志标线.44.2道路停车场的标志标线设置应符合本标准第8章的规定。443车行引导标志应根据停车场（库）性质及大小，使用不同的标志光源形式,并应符合以下要求：3）公共建筑配套建设的停车场（库）宜采用动态怡息标志或采用光源内置的灯箱式标志：b）智钻公共停车场（麻），宜配置动态信息标志，并宜具备配合智金停车系统的室内导俄动态显示对应引导信息的功能，动态信.包标忐宜符合DB3"T298的相关要求；c）住宅、工业等其他建筑配套建设的停车场（库）标志应设置为箱体式并确保环境具备足够的辅助光源.可使用不发光的标志：d）伊车场可使用不发光的标志.4.5安全性4. 5.1悬挂式设置的标志应符合以下要求：）仅供微型车或小里车通行的区域,标志下边缘距离地面的高度不应小于2.2«：b）允许轻型车、中大里客车、中大型货车通行的区域，应按该区域允许通行的展大车型确定标志下边缘地陶地面的高度，标志下边缘矩离地面的高度不应小于JGJ100-2015第4.2.5条所规定的该车型对应的车辆出入1.1.及坡道的最小净高.4.5.2标志的材质和喷涂材料应满足环保、消防等有关方面的要求，羟久耐用,不易变形和脱落.45.3停车场（峰内地面应保持平整、坚实、防滑，坡道处、转窍处的地面宜进行防滑处理。5停车场（库）标志的分类及制作要求5.1 标志分类5.1.1. 志类型停车场（库）标志分为4类,分别为识别标志、引导标志、提示标志和安全标志.5.1.2. 1.2识别标志识别标志分为门楣标志、公告标志、停布场（库）预告标志,其中：»）门棚标志包含出入口共用型门楣标志、维入口型门楣标志、通出11型门相标志，应采用然挂式或附着式设置。制作要求应符合附录A的规定；b）公告标志包含经营眼务标志、停车规则牌，制作要求应符合附录A的规定：O秒车场（库）预告标志.制作要求应符合附录A的规定.5.1.3. 导标志5.1.4. 1引导标志分为人行引导标志和车行引导标志。5.1.5. 2人行引导标志应符合以下要求：»）人行地道、人员位建引导标志、丹车区域标志、区域指向标志,应果用时若式设置，制作要求应符合附录A的猊定：b）以喷涂方式设四电悌、楼梯,楼栋号、区域功能性（电悌,楼梯、楼标号、区域）的琼合指引标志,示意图见附录B：c紧急出口标志、楼梯标志，应采用附制式设置.图例见附录D.5.1.6. 1.3.3车行引导标忐应符合以下要求：）方向标志包含自行标志、向左（或向右）转港标志、直行和向左转穹（或直行和向右转弯）标志、向左和向右转弯标志、掉头标志.图例见附录D,制作要求应符合GB5768的规定：b车行道车道边缘线、导向他头，制作要求应符合GB5768的现定：c车行出口引导标忐、区域引导标志、停车位引导标忐、停车楼层弓I等标忐、停车楼层指示标志、现合引导标志，制作要求应符合附录A的规定；0楼层标志、楼层及区域提示标志宜与方向标志组合形成引导标志：e应采用悬挂式设置，5.1.7. 14提示标志5.1.
