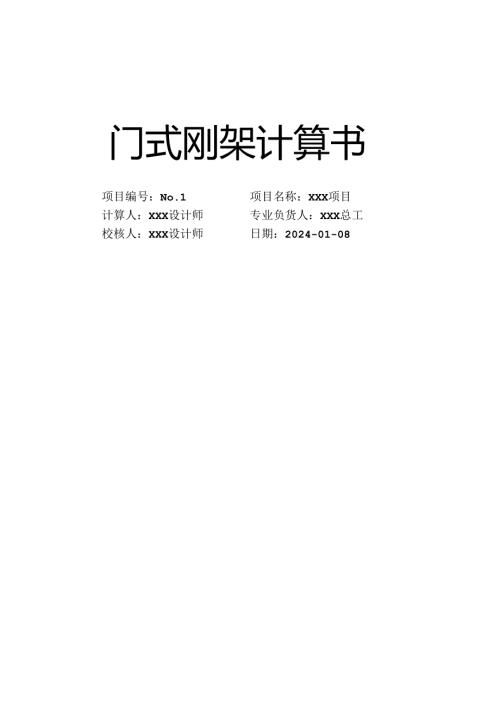

门式刚架计算书项目编号：No.1项目名称：XXX项目计算人：XXX设计师专业负货人：XXX总工校核人：XXX设计师日期：2024-01-081 .设计依据32 .计算软件信息33 .结构计算简图34,结构计算信息45 .结构她木信息56 .荷载与效应组合71 .各工况荷栽表72 .荷我效应组合表87 .地震计算信息111,左地震112.右地慰118 .内力计算结果121,单工况内力129 .节点位移1310 .构件设计结果汇总1411 .物件设计结果1412 .荷我与计经结果简图271 .结构简图272 .荷我简图293 .应力比图394 .内力图425 .位移图636 .提健图707 .计算长度系数图731 .设计依据6建筑结构荷载规范(GB50009-2012);建筑抗熊设计规范(GB50011-2010)：£钢结构设计标准(GB50017-2017);6混凝土结构设计规范(GB50010-2010);£建筑结构可靠性设计统一标准(GB50068-2018)工程结构通用规范(GB55001-2021)夕建筑与市政工程抗震通用规范(GB55002-2021)£钢结构通用规范(GB55006-2021)2 .计算软件信息本工程计算软件为PKPM钢结构设计软件2021Y1.3.1版.计算日期为2024年1月8日U时32分49秒。3 .结构计算简图恻VnrgGKm三w°w<$09>25cw<a»»3图1-1结构简图4.结构计算信息结构类型：单层钢结构厂房设计规范：按钢结构设计标准计算结构至要性系数：1.OO节点总数：5柱数：2梁数：2支座约束数：2标准截面总数：5荷载分项系数：恒载：1.30活栽：1.50风载：1.50地震：1.40吊车：1.50重力荷载分项系数：1.30活荷载计算信息：1组相容活荷，6组互斥活荷载相容活荷考虑不利布置第1组互斥活荷考虑不利布置第2组互斥活荷一次加栽第3组互斥活荷一次加载第4组互斥活荷一次加我第5组互斥活荷一次加载第6组互斥活荷一次加载考虑结构使用年限的活荷载调整系数：1.OO风荷载计算信息：计算风荷载钢材：Q345梁柱自重计算信息：柱梁自重都计算恒戏作用下柱的轴向变形：考虑梁柱自重计算增大系数：1.20梁刚度增大系数：1.OO钢结构净威面面积与毛裁面面枳比：0.85钢柱计算长度系数计算方法；有（W移钢结构阶形柱的计算长度折减系数：0.800程序自动确定允许的长细比钢梁（恒+活）容许挠跨比：1/250钢梁（活）容许挠跨比：1/500柱顶容许水平位移/柱海：1/240柱混凝土强度等级：C30梁混凝土强度等级：C30梁柱主筋级别：HRB400梁柱推筋级别：HPB300柱混凝土保护层厚度：20梁混凝土保护层厚度：20混凝土梁支座负弯矩调幅系数：1.oo地靛影响系数取值依据：10抗规（2010版）特征周期（三）:0.35水平地震影响系数最大值max:0.0-100地震作用计算：计算水平地震作用按“低延性、高用性承载力”性能设计，按2倍多遇地震作用组合验算构件承载计算振型数：3地震烈度：6.00场地十类别：1【类附加重量：节点数：0设计地段分组：第组周期折诚系数：0.80地震力计算方怯：振型分解法结构阻尼比：0.045按GB500U-2010地震效应增大系数：1.050防火设计计算信息：考虑防火设计建筑耐火等级：二级5 .结构基本信息节点坐标节点号XY节点号XY10.0013.50220.0013.50310.0014.0040.000.00520.000.00柱关联号柱号节点I节点II柱号节点I节点H141252梁关联号梁号节点I节点H梁号节点I节点H113232柱节点便心（B）节点号柱偏心值节点号柱偏心值节点号柱偏心值10.00020.00030.00040.00050.000标准款面信息截面号截面信息1矩形截面：B*H=800*600(mm)2I1.形变截面：(HH2)*B1*B2*Tw*T1*T2=(500'1000)*250*250*10*14*143H形变截面:(HH2)*B1*B2*Tw*T1.*T2=(1000'500)*250*250*10*14*144H形变截面：(HH2)*B1*B2*Tw*T1*T2=(725'400)*250*250*12*14*145H形变截面：(HH2)*B1*B2*Tw*T1.*T2=(900'725)*250*250*10*14*14柱布置俄面号,约束信息,横面布置角度柱号标准搬面号约束信息技面布置角度11II端钱接021II端钱接0梁布置俄面号,的束信息梁号标准截面号约束信息12两端刚接梁号标准技面号约束信息23两端刚接程面特性截面号Xc(nun)Yc(ran)Ix(Cm4)Iy(cm4)A(cm2)1400.0300.01440000.32560000.34800.02125.0375.0126172.13651.9142.23125.0375.0126172.13651.9142.240.00.00.00.00.050.00.00.00.00.0截面号ix(cm)iy(cm)W1.x(cm3)W2x(cm3)W1.y(cm3)W2y(cm3)I17.323.148000.048000.064000.061000.O229.85.13364.63364.6292.1292.1329.85.13364.63364.6292.1292.I40.00.00.00.00.00.050.00.00.00.00.00.0防火材料信息序号名称热传导系数(W(m*'C)密度(kgm3)比热(J(kg*,C)类型1防火涂料1O.100680.OO1000.OO非膨胀6 .荷载与效应组合1 .各工况荷载表节点荷载工况节点号弯矩垂直力水平力一柱荷栽工况柱号荷载类型荷载值荷我参数1荷载参数2左风1114.470.00O.OO212.790.00O.OO右风111-2.790.00O.OO工况柱号荷载类型荷载值荷载参数1荷载参数221-4.470.000.00梁荷栽工况连续数荷载个数荷载类型荷就值1荷载参数1荷载值2荷我参数2恒荷我1i16.300.000.000.00II16.300.000.000.00第1组互斥活荷载1114.500.000.000.001114.500.000.000.00第2组互斥活荷载1111.800.000.000.001I11.800.000.000.00第3组互斥活荷载I111.350.000.000.00II12.250.000.000.00第4组互斥活荷载1I12.250.000.000.001I11.350.000.000.00第5组互斥活荷载1111.800.000.000.00第6组互斥活荷载1111.800.000.000.00左风1111-3.380.000.000.001I1-2.820.000.000.00右风1111-2.820.000.000.00I11-3.380.000.000.002 .荷载效应组合表(D柱内力的组合值柱内力的组合(D1.3恒+1.5活1(2)1.3恒+1.5活2(3)1.3恒+1.5活3(4)1.3恒+1.5活4柱内力的组合1.0恒+1.5活1(6)1.Q恒+1.5活2(7)1.0恒+1.5活3(8)1.0恒+1.5活4(9)1.3恒+1.5左风I(IO)1.3恒+1.5右风1(I1.)1.o恒+1.5左风1(12)1.o恒+1.5右风1(13)1.3恒+1.5活1+0.9左风1(M)1.3恒+1.5活1+0.9右风1(15)1.3恒+1.5活2+0.9左风1(16)1.3恒+1.5活2+0.9右风1(17)1.3恒+1.5活3+0.9左风1(18)1.3恒+1.5活3+0.9右风1(19)1.3恒+1.5活4+0.9左风1(20)1.3恒+1.5活4+0.9右风1(2D1.Q恒+1.5活1W.9左风1(22)1.0恒+1.5活1+Q.9右风1(23)1.0恒+1.5活2+0.9左风1(24)1.O恒+1.5活2+0.9右风1(25)1.0恒+1.5活3+0.9左风1(26)1.0恒+1.5活3+0.9右风1(27)1.0恒+1.5活4+0.9左风1(28)1.O恒+1.5活4+0.9右风1(29)1.3恒+1.05活1+1.5左风1(30)1.3恒+1.05活1+1.5右风1(31)1.3恒+1.05活2+1.5左风1(32)1.3恒+1.05活2+1.5右风1(33)1.3恒+1.05活3+1.5左1(34)1.3恒+1.05活3+1.5右风1(35)1.3恒+1.05活4+1.5左风1(36)1.3恒+1.05活4+1.5右风1(37)1.O恒+1.05活1+1.5左风1(38)1.o恒+1.05活1+1.5右风1(39)1.0恒+1.05活2+1.5左风1(40)1.0恒+1.05活2+1.5右风1(4D1.O恒+1.05活3+1.5左风1(42)1.0恒+1.05活3+1.5右风1(43)1.0恒+1.05活4+1.5左风1(44)1.0恒+1.05活4+1.5右风1(45)1.3恒M.65活1+2.8左地震(46)1.3恒+0.65活1+2.8右地
