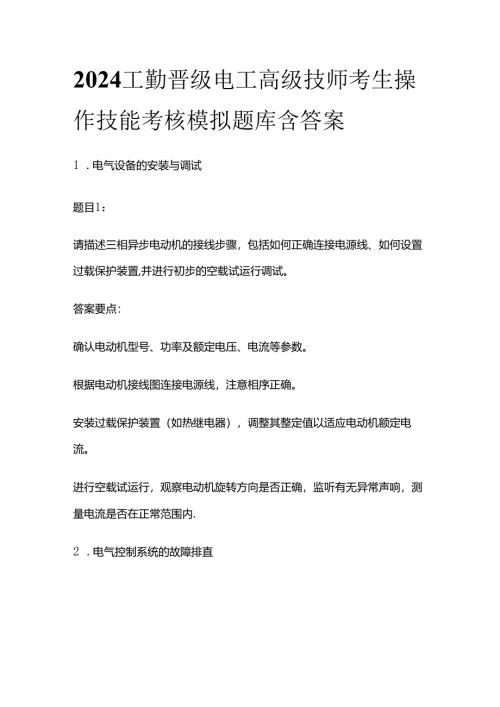

2024工勤晋级电工高级技师考生操作技能考核模拟题库含答案全套.docx

2024工勤晋级电工高级技师考生操作技能考核模拟题库含答案1 .电气设备的安装与调试题目1：请描述三相异步电动机的接线步骤，包括如何正确连接电源线、如何设置过载保护装置,并进行初步的空载试运行调试。答案要点：确认电动机型号、功率及额定电压、电流等参数。根据电动机接线图连接电源线，注意相序正确。安装过载保护装置（如热继电器），调整其整定值以适应电动机额定电流。进行空载试运行，观察电动机旋转方向是否正确，监听有无异常声响，测量电流是否在正常范围内.2 .电气控制系统的故障排直题目2:某机床电气控制系统突然停机，控制面板显示过流保护动作。请列出可能的故障原因，并描述排直步骤.答案要点：可能故障原因：电机过载、短路、接触器故障、线路接触不良等。排查步骤：首先检查电机是否过热，有无异常声响或振动。检查电源线路，确认无短路或断路现象。检查接触器触点是否良好，有无粘连或烧蚀现象。使用万用表测量电流，判断是否在额定范圃内。逐步排直控制回路，确认各元件工作正常。3 .P1.C编程与应用题目3:请根据以下控制要求编写P1.C程序：当按钮SB1.按下时，电动机M1.启动；当按钮SB2按下时，电动机M1.停止.同时，电动机M1.启动后，若热继电器FR动作，则电动机M1.自动停止。答案要点：编写P1.C程序时，需选择合适的编程语言（如梯形图、指令表等）根据控制要求，设置输入点（如SB1.SB2、FR的常闭触点）和输出点（如控制电动机M1.的接触器线圈）编写逻辑控制程序,实现按钮控制电动机启停及热继电器保护的功能。进行程序仿真或实际测试，验证程序正确性。4 .电气安全规范与操作题目4:在进行电气设备的维修作业时，应遵守哪些安全规范？请至少列出三项，并解释其重要性.答案要点：切断电源并悬挂警示牌：确保维修作业前设备已断电，防止触电事故发生。使用绝缘工具：在进行带电作业时，应使用绝缘手套、绝缘靴等个人防护装备，减少触电风险.遵守锁具/标签制度：对已断电的设备加锁或贴标签，防止他人误送电导致伤害。这些安全规范的重要性在于保护维修人员的生命安全，避免因疏忽大意而导致的触电或其他电气伤害事故。5 .综合应用与故障排除题目5:某工厂生产线上的变频器频繁报过流故障，导致生产线停机。请分析可能的故障原因，并提出解决方案.答案要点：可能故障原因：电机负载过大、变频器参数设置不当、线路接触不良、电机或变频器内部故障等。解决方案：检查电机负载情况，确认是否超出额定范围。重新设置变频器参数，如加速时间、减速时间、过流保护阈值等.检直电源线路和电机接线，确认无短路或接触不良现象.若以上检查均正常，则可能是变频器或电机内部故障，需请专业人员进一排查维修。一、基本操作技能1 .线路检查与维护(1)请根据提供的电路图，完成对彳氐压配电线路的检查，并指出可能存在的安全隐患.(2)请描述并实施针对故障电路的维护步骤，包括故障排除及维修后线路的检测方法.2 .电机安装与调试(1)根据给定的电机型号和参数，正确安装电机，并确保其稳固。(2)进行电机调试，使其达到最佳的运转状态.二、实际操作模拟1 .配电系统故障处理(1濂拟因电路过载导致的跳闸事故,请按照操作规程进行故障排除。(2)处理因线路老化引起的短路故障，确保系统安全运行。2 .自动化设备接线与调试(1)对自动化设备进行详细的接线，并确保线路的正确性.(2)调试自动化设备，确保其正常、安全、稳定地运行.三、理论应用与实践分析1 .请根据安全操作规程，简述在操作电气设备时需要注意的事项及防范措施。2 .分析电工在节能减其访面所扮演的角色及实施措施。四、仿真模拟考试题答案解析及解析技巧（请在此处给出各题的正确答案及详细的解析过程，解析中需强调解题思路、关犍点及易错点，同时给出相关的实践操作要点和注意事项。）
