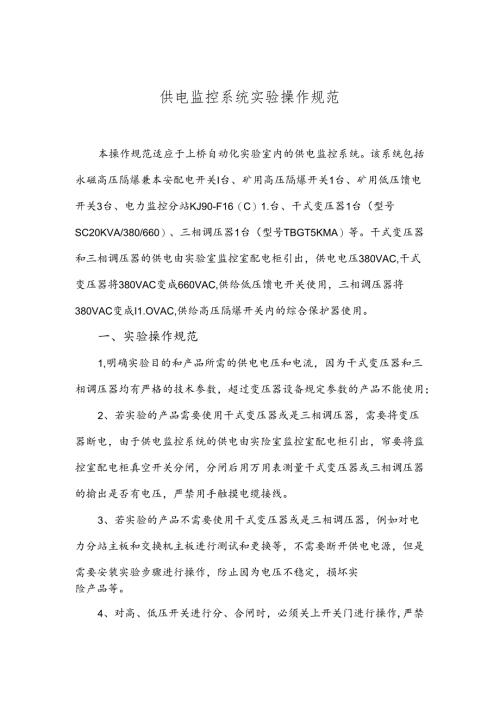

供电监控系统实验操作规范本操作规范适应于上桥自动化实验室内的供电监控系统。该系统包括永磁高压隔爆兼本安配电开关I台、矿用高压隔爆开关1台、矿用低压馈电开关3台、电力监控分站KJ90-F16（C）1.台、干式变压器1台（型号SC20KVA/380/660）、三相调压器1台（型号TBGT5KMA）等。干式变压器和三相调压器的供电由实验室监控室配电柜引出，供电电压380VAC,干式变压器将380VAC变成660VAC,供给低压馈电开关使用，三相调压器将380VAC变成I1.OVAC,供给高压隔爆开关内的综合保护器使用。一、实验操作规范1,明确实验目的和产品所需的供电电压和电流，因为干式变压器和三相调压器均有严格的技术参数，超过变压器设备规定参数的产品不能使用；2、若实验的产品需要使用干式变压器或是三相调压器，需要将变压器断电，由于供电监控系统的供电由实险室监控室配电柜引出，帘要将监控室配电柜真空开关分闸，分闸后用万用表测量干式变压器或三相调压器的揄出是否有电压，严禁用手触摸电缆接线。3、若实验的产品不需要使用干式变压器或是三相调压器，例如对电力分站主板和交换机主板进行测试和更换等，不需要断开供电电源，但是需要安装实验步骤进行操作，防止因为电压不稳定，损坏实险产品等。4、对高、低压开关进行分、合闸时，必须关上开关门进行操作,严禁开门对开关进行操作，防止实验人员触电。5、对高、低压开关内部设备进行检查和更换时，需要将监控室配电柜真空开关分闸，分闸后用万用表测量高压开关BT接线柱或是低压馈电开关接线柱电压，确认没有电压后开始对高低压开关内部设备进行检查和更换，防止实验人员触电。6、实验时应对移动电器或电具先认真检查，保证绝缘良好。不得乱拉、乱接临时线路。7、实验室大功率设备用电必须使用专线，实验中或结更后，均不得将裸露的电线头随意放置或丢弃。二、试舱设备标识及防护要求1,千式变压器、三相调压器的接线柱用塑料绝缘外壳罩住，并且在显著位置处放置“高压危险，请勿靠近”的警示牌。2、严禁用力拉拽干式变压器、三相调压器的供配电电缆，防止将电缆接线拉松，造成漏电事故。三、日常注意事项1、需要开展实验室工作的人员，必须按照要求完成登记手续，否则不得进行实验。2、爱护实验设施，服从管理员的管理，确保实验室原有设施的完好。实验室原有所有空开、插座（含插线板）均不得随意挪用，未经允许不得自行拉闸、关闭电源。若擅自行为，造成设备损坏或其他后果的，损失由责任人承担。3、实脸室设备在运行过程中，操作人员不得擅自离岗。4.爱护实脸室环境，保持清洁。不得在实验室内吸烟，不得使用明火；5,实验过程中，凡遇到仪器、配件、工具丢失或设备损坏等，均应及时告知管理员并积极配合处理，不得隐瞒事实不报。测控技术研究分院二零一零年十月
