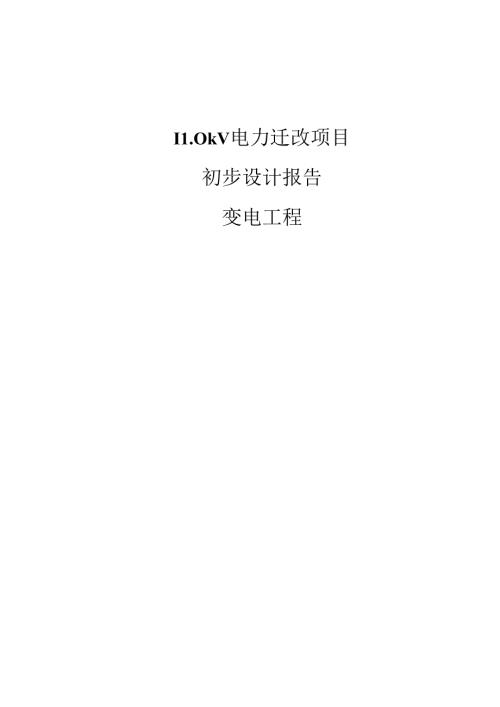

110kV电力迁改项目初步设计报告--变电工程.docx

I1.OkV电力迁改项目初步设计报告变电工程目录第一章编制原则和研究范围11.1 设计依据11.2 工程概况11.3 设计水平年11.4 主要设计原则11.5 设计范围3第二章变电站工程设想42.1变电站现状41.1.1 一次部分现状41.1.2 二次部分现状41.1.3 土建部分现状52.2 工程建设必要性62.3 电气一次部分62.3.1 本期工程一次部分改造内容62.3.2 改造后的电气主接线6233主要设备选择72.3.4 导线的选择82.3.5 防雷接地82.3.6 照明82.3.7 站用电82.4 电气二次部分92.4.1 工程概况错误!未定义书签。2.4.1.1 一次系统规模错误!未定义书签。2.4.1.2 二次部分现状错误!未定义书签。1.2二次部分现状错误!未定义书签。2.4.2监控系统9元件保护92.4.4 直流系统122.4.5 站用电电源122.4.6 交流不停电电源122.4.8 其他二次系统132.4.9 二次布置132.4.10 电气二次标准工艺132.5土建部分142.5.1 变电站现状简介142.5.2 拟扩建地质资料14253地基处理和开挖支护142.5.4 扩建主要内容142.5.5 力能供应14256水土保持及环境保护152.5.7 大件设备运输152.5.8 土建部分标准工艺应用情况表152.5.9 存在的问题16附图：附图一：11OkV电气主接线图（扩建后）附图二：11OkV电气总平面图（扩建后）附图三：11OkV出线断面图附图四：设备安装图第一章编制原则和研究范围1.1 设计依据（1）巫溪220kV变电站改造工程施工图。（2）国家相关的政策、法规和规章。（3）工程设计有关的规程、规范。（4）国网公司相关技术文件。1.2 工程概况本工程扩建22OkV巫溪变电站I1.OkV出线间隔相关设备，220kV巫溪变电站位于重庆市巫涣县石龙村，为户外变电站，于2007年12月投运。该项目旨在解决线路迁改供电问题。本工程有以下工作内容：扩建I1.okV出线间隔2个，其建设规模为：扩建2个IIOkV出线间隔，每个间隔包括3组隔离开关（单接地2组靠近I1.OkV母线侧，双接地1组靠近线路侧）、1台断路器、1组电流互感器、1组电压互感器、1组避雷器，完成以上设备的安装以及完善相关一、二次设备接线、调试和土建工作：1.3 设计水平年根据相关规划及供区负荷发展需求，本工程设计水平年取工程投产年份2024年；远景水平年取2025年。1.4 主要设计原则1）主要设计原则巫溪凤凰园区专用变电站采用HOkV电压等级接入，马镇坝变电站现由220kV巫溪变电站I1.OkV千伏巫马南北线供电，本期出2回IIOkV出线供电,满足客户用电的需要。设备选择坚持安全可靠、技术进步、节约及与尽量与已有设备一致的原则，对重要的变电站，选用国内知名、业绩优秀企业产品，选用小型化、无油化、自动化、免维护或少维护定型产品。2)设计采用的主要标准绝缘配合第1部分：定义、原则和规则(GB311.1-2012)电力装置的继电保护和F1.动装置设计规范(GB50053-2008) 电测量及电能计量装置设计技术规程(D1./T5137-2001) 供配电系统设计规范(GB50052-2009) 建筑物防雷设计规范(GB50057-2010) 地区电网调度自动化系统(GB/T13730-2002) 电力工程电缆设计规范(GB50217-2018) 电能质量公用电网谐波(GB/T14549-1993) 交流电气装置的过电压保护和绝缘配合设计规范(GB/T50064-2014) 交流电气装置的接地设计规范(GB/T50065-2011) 电力变压器(1EC60076) 高压电缆选用导则(D1./T401-2002) 远动设备及系统工作条件(IEC870-2-1) 远动设备及系统性能要求(IEC870-4) 额定电压35kV以卜.铜芯、铝芯塑料绝缘电力电缆(GB1.2706) 低压配电设计规范(GB50054-1995) 火力发电厂与变电站设计防火规范(GB50229-2019) 继电保护和安全自动装置技术规程(GB14285-2016) 导体和电器选择设计技术规定(D1./T5222-2005) Q10220kV电网继电保护与安全H动装置运行条例 建筑设计防火规范(GB50016-2014) 电力设备典型消防规程(D1.5027-2015)国家电网公司标准化建设成果（通用设计、通用设备）应用目录（2021年版）1.5设计范围根据相关规程规范、管理办法、运行要求等，为了满足巫溪凤凰园区专用变电站的用电需求,本工程220kV巫溪变电站采用扩建I1.OkV出线间隔2回方案，完善相应的一二次接线和土建工作，各专业提出切实可行的工程设计方案。第二章变电站工程设想2.1 变电站现状2.1.1 一次部分现状220kV巫溪变电站为国网重庆市.电力公司巫溪县供电分公司所管辖供电区域的22OkV变电站，位于重庆市巫溪县凤凰镇石龙村。(1) 主变压器：已建两台三相三绕组有载调压变压器，型号为SFSZ9-H-12(X)00/220,电压等级220/11010kV,容量为120/120/60MVA,绕组接线形式为YN,yn,d1.1.。(2) 22OkV配电装置：最终出线6回，已上4回，采用双母线接线，户外A1.S布置。(3) I1.OkV配电装置：最终出线12回，已上7回，采用双母线接线,户外AIS布置。(4) IOkV配电装置：最终出线8回，已上8回，采用单母线分段接线，户内开关柜布置。(5) IokV无功补偿：前期电容器已上，本期无改造。(6) 1OkV接地变：1#、2#接地变型号为SC9-315/10.5。(7)防雷接地及照明：全站防雷、主接地网及照明在本站前期工程已上。2.1.2 二次部分现状(1)系统保护配置现状1) IIOkV母线已配置国电南自生产的SGB750-C18A型母线保护柜1面，内配置SGB750型母线保护装置1套。2)全站已配置南京银山的I1.OkV故障录波柜1面。(2)监控系统现状巫溪站新建时为220kV有人值班常规变电站，于2007年投运，2013年完成无人值班改造，目前采用计算机监控系统控制。设备操作由调度端、站控层监控主机和间隔层测控装置三级操作控制方式。全站配置积成电子的计算机监控系统，配iES-R70测控装置。全站网络结构为“三层两网”形式，其中过程层GOOSE+SV组单网，保护采用光纤点对点直采直跳方式，其余公用测控、故障录波、及网络报文信息均从GOOSE+SV网交换机上取得。(3)元件保护配置现状DI号、2号主变保护，已配置国电南自的SGT756型主后备合一-装置,组2面柜。2) 11OkV线路保护，已配置国电南自的PS1.621C型线路保护装置，组12面柜。3) IOkV线路、电容器及站用变回路采用就地安装方式，安装于相应开关柜内。(4)其他二次设备现状1)时间同步系统本站前期工程已配置淄博中瑞的时钟同步系统，组屏于5#主机柜。2)图像监视及安全警R系统图像监视及安全警卫系统已按全站规模配齐。2.1.3 土建部分现状巫溪22OkV变电站于2007年建成投运，为常规户外变电站，IIOkV开关场为双母线AIS布置，所有构支架均已建成。围墙、道路、建构物、给排水、消防及采暖通风已建设好并正常运行，能满足设备运输及消防要求。2.2 工程建设必要性巫溪凤凰园区变电站采用HOkV电压等级接入，现由I1.okV巫马南北线供电，本期迁改2同I1.OkV线路接入220kV巫溪变电站，故220kV巫溪变电站本期扩建2回I1.OkV出线，满足园区用电的需要。2.3 电气一次部分2.3.1 本期工程一次部分改造内容(1)主变压器本期无相关改造内容。(2) 22OkV配电装置本期无相关改造内容。(3) 11OkV配电装置利用前期工程的预留出线间隔扩建I1.OkV出线间隔2yb*HOkV配电装置布置方式与原来保持一致，采用户外AIS布置，进线与母线连接采用软导线直连方式。该间隔上层构架、土建基础已上齐，设备及设备基础需新建。(4) 1OkV配电装置本期无相关改造内容。(5)无功补偿装置本期无相关改造内容。2.3.2 改造后的电气主接线(1) 220kV侧维持原母线接线方式不变。(2) I1.OkV侧维持原母线接线方式不变，本次扩建两个IIokV间隔。(3) IOkV侧维持原母线接线方式不变。2.3.3 主要设备选择本变电站室外设备防污等级选择为d级，按爬电比距%4mmkV（按最高工作相电压计算）。I1.OkV配电装置选择如下1）断路器额定电压：额定电流：126kV3150A额定开断电流：热稳定电流：2）隔离开关额定电压：额定电流：热稳定电流：热稳定电流：3）电流互感器31.5kA31.5kA3s126kV315OA31.5kA31.5kA3s额定电压：额定电流：热稳定电流：动稳定电流峰值：级次组合：4）电压互感器额定电压：额定电压：热稳定电流：动稳定电流峰值：126kV2×600/5A31.5kA3s100kA5P3O5P3O5P3OO.5O.2S126kV1103/0.1/3O.1.3O.1.3/0.1kV31.5kA3sK)0kA级次组合：O.2O.5(3P)/0.5(3P)/3P5)避雷器额定电压：126kV额定电压：Y1.oW5-102/2662.3.4导线的选择HOkV扩建出线间隔方案中导线选择情况如下表:导体电压等资型号修正后载流量/A计算工作电流/AI1.OkVJ1./G1A-3OO/256422622.3.5 防雷接地本站前期工程已设宜避雷针作为防直击雷保护，本次新扩建的HOkV出线间隔区域在前期工程中的直击雷保护范围内，所以无工作内容。本站前期工程已全站敷设接地网，本期工程新上设备的底座、框架及外壳应用2根-60X6的热镀锌扁钢与主接地网不同点可竟焊接，其中新上的避雷器除与主接地网连接外，还应与已建的集中接地装置活动连接，电力电缆的解蔽层和铠装层需分开接地。本期施工造成接地网破坏部分，需予以恢复。2.3.6 照明本站照明在在前期程中已建设。本期无工作内容。2.3.7 站用电原站用变的容量满足本次I1.OkV出线间隔扩建后的用电要求，新上设备所需用电由站内已建的站用电设备提供o2.3.8 电缆敷设本期工程为扩建IIokV出线间隔2个，经现场查勘核实：次电缆沟满足本次扩建需求。2.3.9 停电过渡方案本迁改工程变电部分为在原预留位置新建AIS间隔，停电过渡较为便利，停电前可先修筑设备基础,完成设备的试验和安装,临时搭接设备引线时进行倒母操作，此过程中I母、H母分别短时停电，可在全站负荷较低时实施。2.4 电气二次部分2.4.1 监控系统(1)控制方式220kV巫溪
