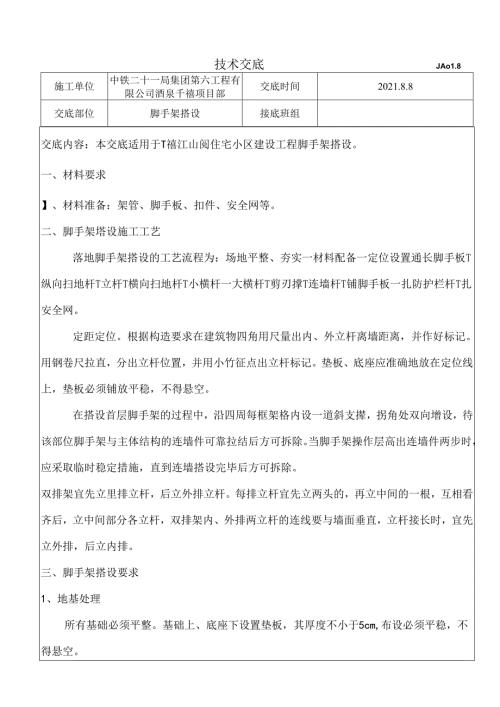

技术交底JAo1.8施工单位中铁二十一局集团第六工程有限公司酒泉千禧项目部交底时间2021.8.8交底部位脚手架搭设接底班组交底内容：本交底适用于T禧江山阅住宅小区建设工程脚手架搭设。一、材料要求】、材料准备：架管、脚手板、扣件、安全网等。二、脚手架塔设施工工艺落地脚手架搭设的工艺流程为：场地平整、夯实一材料配备一定位设置通长脚手板T纵向扫地杆T立杆T横向扫地杆T小横杆一大横杆T剪刃撑T连墙杆T铺脚手板一扎防护栏杆T扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并作好标记。用钢卷尺拉直，分出立杆位置，并用小竹征点出立杆标记。垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撵，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙搭设完毕后方可拆除。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆，双排架内、外排两立杆的连线要与墙面垂直，立杆接长时，宜先立外排，后立内排。三、脚手架搭设要求1、地基处理所有基础必须平整。基础上、底座下设置垫板，其厚度不小于5cm,布设必须平稳，不得悬空。2、立杆脚手架采用双排架，两立杆纵距为1.5m、立杆横距O.8m,步距1.811u立杆顶端高出商业裙房顶部1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。3、大横杆大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m,同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm,各接头距立柱的距离不大于50Cnu4、小横杆每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采用立角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设12根小横杆，其最大间距不大于75cm0小横杆伸出外排大横杆边缘距离不小于10cm：伸出里排大横杆距结构外边缘15cm,且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。5、纵、横向扫地杆纵向扫地杆采用宜角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。6、剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式,随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高连续布置。双立杆部位采用双杆通长剪刀撵，单立杆部位则采用单杆通长剪刀撑。剪刀撵每6步4跨设置一道，斜杆与地面的夹角在45°60。之间。斜杆相交点处于同一条宜线上，并沿架高连续俗置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30Cin内。剪刀撑的杆件连接采用搭接，其搭接长度2100cm,并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离N1.OCn1。横向斜撑搭设在主楼脚手架部位，在同节内、由底至顶层呈“之”字型、在里、外排立柱之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。除拐角处设横向斜撑外，中间应每隔6跨设置一道。7、脚手板脚手板采用木板、厚5cm、宽2025c11长度不少于3.5m的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，以上每隔六层也要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在三根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝箍绕23圈固定。当脚手板长度小于2m时，可采用两根小横杆，并将板两端与其可靠固定，以防倾翻。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不大于15cm。靠墙一侧的脚手板离墙的距离不应大于15cmo拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。8、与结构物连接连接件采用刚性连接，垂宜间距为3.6Om、水平间距为4.05m。连墙杆用48X3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。严禁脚手架与承重支架、模板及未形成强度的结构物相连。9、防护设施脚手架要满挂全封闭式的密目安全网。密目网采用1.8X6.0In的规格，用风绳绑扎在模杆外立杆里侧。作业层网应高于平台1.2m,长期作业层下步架处设一道水平兜。在架内高度18m处设平网，作业层脚手架立杆于0.6m和1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。四、质量保证体系1、构配件允许偏差序号项目允许偏差示意图检查工具1无缝钢管尺寸外径48mm壁厚3.5mm-0.5-0.5游标卡尺2钢管两端端面切斜偏差1.70塞尺、拐角尺3钢管内外表面锈蚀深度0.50游标卡尺(=1+2)4立杆钢管弯曲3m1.4m3m1.4mW1220金刚板尺立平杆、斜杆的钢管弯曲16.5mW302、脚手架搭设的允许偏差和检验方法mm项目技术要求允许偏差4(mm)示意图检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-10最后难收垂直度+1002搭设中检查偏差的高度(m)11=2H=IO11=20H=30H=40H=50+7±20±40±60±80±100用经纬仪3间距步距±20钢板尺纵距+50横距±204向平高量纵水杆差根的端一杆两20同上水平仪或水平尺跨两纵水高基同内根向杆爰±10同上5水横杆外伸长度外伸500mm-50纲板尺3、扣件拧紧抽样检查数目及质量判定标准项次检查项目安装扣件数量（个）抽检数如（个）允许的不合格数1连接立杆与纵（横）向水平杆或剪刀撵的扣件：接长杆、纵向水平杆或剪刀操的扣件12032005052连执着横向水平杆与纵向水平杆的扣件（非主节点处）1201'32005010五、安全措施根据脚手架工的特殊性，结合职业安全卫生的惯标精神，要求施工时作到如下:1、进入施工现场的人员戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2、严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笔和打闹。3、脚手架搭设人员必须是经考试合格的专业架子工。4、上架子作业人员上下均应走人行梯道，不准攀爬架子。5、护q栏杆、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需折改时，应由架子工完成，任何人不得任意拆改。6、脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经架子工班长同意后由架子工操作。7、不准利用脚下架吊运重物；作业人员不准攀登架子上卜.作业面；不准推乍在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。8、施工人员严禁凌空投掷杆件、物料、扣件及其它物品，材料、工具用滑轮和绳索运输，不得乱扔。9,使用的工具要放在工具袋内，防止掉落伤人：登高要穿防滑鞋，袖口及裤口要扎紧。10、脚手架堆放场做到整洁、摆放合理。交底人：发核人：接底人：
