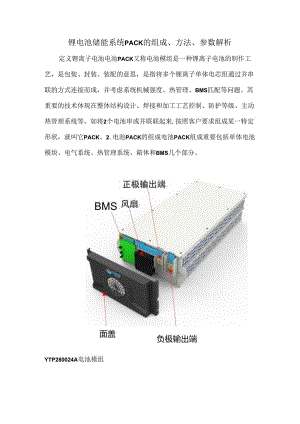

锂电池储能系统PACK的组成、方法、参数解析定义锂离子电池电池PACK又称电池模组是一种锂离子电池的制作工艺，是包装、封装、装配的意思，是指将多个锂离子单体电芯组通过并串联的方式连接而成，并考虑系统机械强度、热管理、BMS匹配等问题。其重要的技术体现在整体结构设计、焊接和加工工艺控制、防护等级、主动热管理系统等。如将2个电池串或并联联起来,按照客户要求组成某一特定形状，就叫它PACK。2.电池PACK的组成电池PACK组成重要包括单体电池模块、电气系统、热管理系统、箱体和BMS几个部分。BMS面盖负极输出端YTP280024A电池模组电池模块：如果把电池PACK比作一个人体，那么模块就是“心脏”，负责电能的储存和释放。钛酸锂电池模块A电气系统：主要由连接铜排片、高压线束、低压线束以及电气保证器件等器件组成。高压线束可以看作是电池PAeK的''大动脉血管”，将电池电能不断输送给末端负载，低压线束则可以看作电池PACK的“神经网络”，实时传输检测信号和控制信号。储能高压线束热管理系统：热管理系统主要有：风冷、液冷两种方式，而液冷可分为冷板式液冷和浸沉式液冷。热管理系统相当于是给电池PACK装了一个空调。fJf*(M*)9JA风冷系统存在多种组装型，核心部件主要为压缩机、风机、换热器等正泰液冷电池簇掇ua消防系统储能液冷温控系统示意电池在放电模式会产生热量，为确保电池在一个合理的环境温度下工作，提升电池循环寿命，一般要求系统温差5C0a箱体：主要由箱体、箱体盖板、金属支架、面板以及固定螺钉组成，可以看作是电池PACK的“骨骼”，起到支撑、抗机械冲击、机械振动和环境保护的作用。电池包箱体BMS：Batterymanagementsystem电池管理系统，可以看作是电池的“大脑”。主要负责测量电池的电压、电流和温度等参数，同时还有均衡等功能。可将数据传送给MES0比亚迪3ABMS控制箱钳威BMS3 .电池PACK的特点APACK锂电池包要求电池具有高度的一致性（容量、内阻、电压、放电曲线、寿命）。电池包PACK的循环寿命低于单只电池的循环寿命。A在限定的条件下使用（包括充电、放电电流，充电方式，温度等）>锂电池包PACK成型后电池电压及容量有很大提高，必须加以保护，对其进行充电均衡、温度、电压及过流监测。»电池PACK必须达到设计需要的电压、容量要求。4 .PACK的方法A串并组成：电池模组由单体电芯通过并串联而成。并联增加容量，电压不变，串联后电压倍增，容量不变。比如：电压为3.2V的电芯，15个串联起来，就是48V,这就是串联升压。比如：容量为50Ah的电芯，两个并联起来，就有100Ah,这就是并联扩容。»电芯要求：根据自己设计要求选取对应电芯，并联及串联的电池要求种类一致、型号一致，容量、内阻、电压值差异不大于2%。不管是软包装电池还是圆柱电池，都需要多半组合。>PACK的工艺：电池的PACK通过二种方式实现，一是通过激光焊接或超声波焊接或脉冲焊接，这是常用的焊接方法，优点是可毒性较好，但不易更换。储能电池激光焊接设备脉冲激光器二是通过弹性金属片接触，优点是不需焊接，电池更换容易，缺点是可能导致接触不良。综合考虑生产良率、效率及连接点的内阻，目前激光焊接已经是很多电池厂商的首选。5 .如何看懂电池PACK技术参数项目名称参数指标组合方式1P24S额定容量280Ah额定电压76.8V额定能量21.504kWh最大倍率0.5CP重量138±3kg组合方式：1P24S解读:S代表串联电芯，P代表并联电芯,1P24S表示：24串1并。串联后电压倍增，额定电压为32*24=768V0A额定容量:28OAh解读:电池额定容量是指电池在额定工作条件卜.能长期持续工作的容量。电池的额定容量C,单位安时(Ah),它是放电电流安（八）和放电时间小时（三）的乘积。所以280Ah表示以最大倍率0.5C的电流放电，可持续放2h0A额定能量21.504kWh解读:额定能量(Wh)=标称容量(Ah)*标称电压(V),所以一块电池能够放出的总能量是和容量、电压都有关的。
