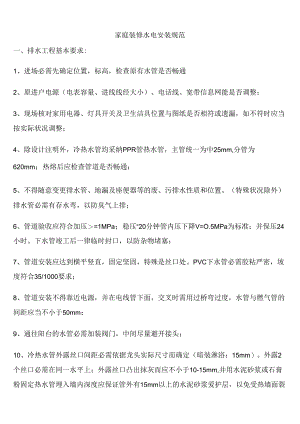

家庭装修水电安装规范.docx

家庭装修水电安装规范一、排水工程基本要求:1、进场必需先确定位置，标高，检查原有水管是否畅通2、原进户电源（电表容量、进线线经大小）、电话线、宽带信息网能是否调整；3、现场核对家用电器、灯具开关及卫生洁具位置与图纸是否相符或遗漏，如不符时应当按实际状况调整；4、除设计注明外，冷热水管均采纳PPR管热水管，主管统一为中25mm,分管为620mm；热熔后应检查管道是否畅通；5、不得随意变更排水管、地漏及座便器等的废、污排水性质和位置。（特殊状况除外）排水管必需有存水弯，以防臭气上排；6、管道验收应符合加压=1MPa；稳压“20分钟管内压下降V=O.5MPa为标准；并保压24小时。下水管竣工后一律临时封口，以防杂物堵塞；7、管道安装应达到横平竖直，固定坚固，特殊是丝口处。PVC下水管必需胶粘严密，坡度符合35/1000要求；8、管道安装不得靠近电源，并在电线管下面，交叉时需用过桥弯过度，水管与燃气管的间距应当不小于50mm：9、通往阳台的水管必需加装阀门，中间尽量避开接头；10、冷热水管外露丝口间距必需依据龙头实际尺寸而确定（暗装淋浴：15mm）。外露2个丝口必需在同一水平上；外露丝口凸出抹灰而应不小于10-15mm,并用水泥砂浆或石膏粉固定热水管埋入墙内深度应保证管外有15mm以上的水泥砂浆爱护层，以免受热墙面裂开（特殊状况除外）。长距离热水管须用保温材料处理11、外露丝口常规高度（均为净尺寸）淋浴1100mm淋浴房1100mm浴缸650mm厨房水池500mm洗脸盆（台下式）5（X）nn洗衣机机高+2（X2m热水器（1200-16OOmm）（或现场确定）12、前期工程完工时须安装工地临时用水龙头1-2只，并供应后期所需材料清单（规格、数量、种类）以便于客户自行支配时间选购13、卫生洁具安装必需坚固，不得松动，排水畅通，各处连接密封无渗漏；安装完毕后盛水2小时，自行用目测和手感法检查一遍；14、座便器安装用酸性玻璃胶、或少量水泥砂浆沿坐便1周固定，严禁用水泥砂浆填满，水池下水，浴缸排水最好用硬管连接；15、全部卫生洁具及其配件安装前及安装完毕均应检查一遍查看有无损坏，工程安装完毕应对全部用水洁具进行1次全面检杳；二、电气工程基本要求：电器产品材料必需符合产品标准和平安标准的要求，电气施工人员应持证上岗。1、每户设置的配电箱尺寸，必需依据实际所需空气开关而定；每户必需设置总开（两极）+漏电爱护器（所需位置为4个单片数，断路器空开为合格产品），严格按图分设各路空开及布线，并标明空开各运用回路。配电箱安装必需有牢靠的接地连接；2、与业主确定开关、插座品牌，核实是否门铃、门灯电源，校对图纸跟现场是否相符，不符时经客户同意签字后进行调整：3、电器布线均采纳BV单股铜线，接地线为双色BV铜线，火线为红色或黄色、绿色，零线为蓝色。穿PVC暗埋（空心楼板，现浇屋面板除外）走向为横平竖直,沿平顶墙角走，无吊顶但有80mm音阴角线时限走20mm、中16mm各一根；严格按图布线（照明主干线为25mm2,支线为1.5mm2）管内不得有接头和扭结，均用新线，旧线在验收时交付业主。禁止电线干脆埋入灰层（遇泥凝土时采纳黄H音管穿线）：4、管内导线的总截面积不得超过管内径截面积的40%。同类照明的几个回路可穿入一根管内，但管内导线总数不得多于8根；5、电话线、电视线、电脑线的进户线均不得移动或封闭，严禁弱电线与强电线安装在同一根管道中（包括穿越开关、插座暗盒和其用暗盒）：6、严禁随意改动煤气管道及表头位置，导线管与煤气管间距同一平面不得小于10Onim,不同平面不得小卜50mm,电器插座开关与煤气管间距不小J-150mm：7、线盒内预留导线长度为15Omm,平顶预留线必需标明标签，接线为相线进开关,零线进灯头，零线进灯头，面对插座时为左零右相接地上；开关插座安装必需坚固、位置正确，紧贴墙面。同一室内，应在同一水平线上：开关、插座常规高度（2（X）mm-1800mm）,安装时必需以水平线为统一标准。柜式空调3(X)mrn-18(X)mn壁挂空调：180Omrn-220Omm电视机:700mm壁挂电视:110Omm油烟机:2200mm床头灯插座：6（X）ntn厨房插座：110Omrn开关：1200mm-1400mm按图纸或依据实际状况调整8、前期工程收工时，每个房间安装临时照明灯一盏，插座一个，安装好配电箱及爱护开关并接通全部电源，绘好电线，管道走向图或现场照片。并供应后期材料清单（规格、品牌、数量、种类），便于业主自行支配时间选购；9、灯具、水暖配件，镜子进场后应检查一遍，查看有否损坏。10、严禁带电作业（特殊状况需带电作业时必需2人）。工程安装完毕应对全部灯具、电器、插座、开关、电表断通电试验检查，并在配电箱上精确标明其位置，并按依次排列。11、绘好的照明、插座、弱电图、管道在隐藏工程验收时，经客户签字认可后，协作设计人员打印成图或照片刻成光碟，交公司、客户一份（低稿留档）；12、施工队长必需在现场作业，验收时在场，前期和后期工程完工时均应做好清理工作，做到三清；13、油漆进场前，应对所布强电、弱电进行次全面复检；水电过程验收规范项目标准、要求检测方法检测工具管道工程管材与管件或阀门之间不得松动，管子固定坚固，水管与燃气管间距，同一平面10Omrrb不同平面=5Omm目测和手感及通水试验1、管道排列是否符合设计要求随机抽3处2、管道安装是否固定、无松动全检。特殊是丝口处。3、落水管应畅通，水表运转正常。4、管道畅通、连接处无渗漏，龙头、阀门开启敏捷。5、水管安装不得靠近电源，水管与燃气管间距。6、管道安装横平竖直，坡度符合要求，并固定。丝口口距，水平尺寸。7、通往阳台的水管必需加阀全检目测8、管道试压关于IMPa（10公斤）稳压20分钟，管内压力下降小于0.05MPa全检施压泵加压测试；保压24小时。电气工程I、各类电器开关、配电箱安装必需确认合格证全检电器测试2、电气布线全检封槽之前检测3、室内布线均应穿管敷设全检封槽之前检测4、强弱电线严禁在穿同一管道中，封槽之前检测5、绝缘电阻测试全检兆欧表6、安装面板全检目测7、插座距地高度全检目测和手感8、导线、开关接头与燃气管道的间距（mm）全检钢卷尺9、禁止零线、地线混用，全检测试仪10、电话线、网线、电视线、音箱检查全检万用表和测试仪水电改造的第一步是水电定位，也就是依据您的须要定出全屋开关插座的位置和水路接口的位置，水电工要依据开关插座水龙头的位置在墙上划出水管和电线的走向，也就是布置线路。水电定位之后，接下来就是切槽了。好的切槽师傅切出的槽基本是一条直线，而且槽边基本没有什么毛齿。留意切槽之前，务必记得比照水电图看是否一样。留意以下几条：1 .运用性:开关面板所在位置是否运用便利,位置是否合理,考虑全面.2 .运用性:避开不好用的走线能节约很大的开支.3走线正确性：在水电走线时尽量缩短走线距离,削减不必要的奢侈.但要留意保证墙地面走线保持横平竖直；敷设管子时，应尽量削减弯曲，当线路直线段长度超过15m或直角弯超过三个时应增设中间接线盒。保证以后修理便利.4 .稳定性:电路走线要做PVC管爱护,强弱电之间要有足够距离以免影响弱电信号，电视、电话、网线的室内布线不允许串联5 .平安性：给水管道要打压试验，排水管道要做排水试渗漏6 .最终还要有水电路的走线图或实景照片以便以后安装其他器具时做参考防止使其破坏。大基本要求必需是持有国家行政部门颁发的电工证，才能上岗作业，并且必需严格按国家有关电工规范及水电工艺规范操作施工。必需主动征求业主的看法，耐性听取业主的要求，确定好电源开关.及水位器具.冷热水龙头等的位置，使业主满足后，方可起先施工，避开因没有充分沟通，造成返工。电路.水路改造中全部的主材与辅材均采纳国家认证的产品。强弱电路及水路铺设入墙时相互之间应保持100mm以上的距离，最好达到500mm。施工中线头袒露在外须包扎。火电工施工规范：施工现场临时电源应有完整的插头.开关.插座.漏电爱护器设置，临时用电须用电缆。电源线分三种颜色：火线红色.零线兰色.地线双色.全部单向插座应当“左零右火中间地”或”上火下零”连接。各房间插座的供电回路，厨房.卫生间.浴室的供电回路应运用漏电爱护，不得将其零线搭接其它回路。空调等大功率电器，必需设置专用供电回路，空调采纳4mm2的电源线，照明线采纳1.52.5mm2的电源线，全部电源插座供电回路宜选用2.5mm2的电源线。其它供电负荷参照此标准。全部入墙电线采16-20PVC阻燃管套管埋设，并用弯头.直节接线合等连接，线盒用锁母连接，不行将电源线袒露在吊顶上或干脆用水泥抹入墙中，以保证电源线可以拉动或更换。特殊状况下，电源线管从地面下穿过时，应特殊留意在地面下必需运用套管连接紧密，接口处涂抹PVC胶，电线在地面下不允许有接头，出入地面处必需套用弯头。地面没有封闭之前，必需爱护好PVC套管，不允许有裂开损伤，铺地板砖时PVC套管应被水泥沙浆完全覆盖，钉木地板时，电源线应沿墙角铺设，以防止电源线被钉子损伤。电源线走向横平竖直，不行斜拉，并且避开壁镜，多物架.家具等物的安装位置，防止被电锤.钉子损伤。电源线埋设时，应考虑与暖气.水管及弱电管线等保持100MM以上的距离。电源线管应预先固定在墙体槽中，要保证套管表面凹进墙面IOmm以上，（墙上开槽深度>30mm）经检验认可，电源线连接合格后，应浇湿墙面，用125水泥沙浆封闭,封b碎表面要平整。电源底盒安装要坚固，面板底面平整与墙面吻合。空调电源采纳16A插座，在儿童可触摸的高度内（1.5M以下）应采纳带爱护门的插座，卫生间.洗漱间浴室应采纳带防溅的插座，高度不低于1.3M,并远离水源，为便于生活舒适便利，卧房应采纳双控开关，厨房电源插座最好设置开关，限制电源通断，放入柜中的微波炉的电源应在墙面设置开关限制通断。各种强弱电插座接口宁多勿缺床头两侧应设置电源插座及个电话插座，电脑桌旁边，客厅电视柜背景墙上都应设置3个以电源插座，并设置相应的电视.电话.多媒体.宽带网等插座。开关线盒一般离地12-1.4米，一个房间2个多用插座。全部插座.开关要高于地面3OoMM以上，同一房间内插座.开关高度一样（高度差V5MM并列安装时高度差V1.MM,并且不会被推拉门,家俱等物遮挡.跷板开关安装方向一样下端按入为通,上端按入为断.插座开关.面板紧固时，应用配套的螺钉,不得运用木锣钉或石膏板螺丝替代以免损坏底合.有金属外壳的灯具,金属外壳牢靠接地：火线应接在螺口灯头中心触片上;射灯发热量大,应选用导线上套黄腊管的灯座,接好线后,应使灯座导线散开.音响.电视.电话.多媒体.宽带网等弱电线路的敷设方法及要求与强电的敷设方法相同，（避开强电线路）其插座或线盒与电源插座并列安装时其间隔距离为100mm以上。音响线出入墙面应做底盒，位置在音箱背后，墙面不允许有明线。不用时，音响线可放入底盒，盖上面板。假如客户没有特殊要求，应将全部房间的电话线并接成个号码。假如楼层有配号箱，应将电话线接通到配号箱内。多芯电话线的接头处，套管口子应用胶带包扎紧以免电话线受潮，发生串音等故障。强弱电安装质量检验方法：弱电线须采纳短接一头，在另一头测量通断的方法，电源插座采纳220V灯光测试通断，用兆欧表测量线间绝缘强度，线间绝缘强度05MQ,电话线接头必需专接头水工施工规范水工进场，首先必需对厨房，卫生间做蓄水试验，24小时后，到楼下视察是否渗漏。如有渗漏发生，须刚好通知业主，以便做好防水处理。双给水管道的走向.布局要合理，不行斜走.交叉。水路安装前必需检查水管及连接配件是否有破损.砂眼.裂纹等现象。水表安
