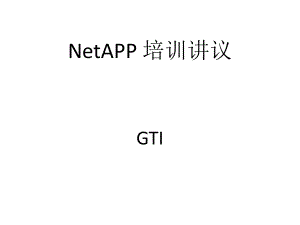

NetAPP 培训讲议GTI预 览第一章产品概述及硬件结构第二章存储系统及存储网络第三章存储系统管理基础第四章磁盘与卷管理第五章网络管理第六章NFS管理第七章CIFS管理第八章多协议访问第九章SnapShots技术讲解第十章SAN管理与ACTIVE/ACTIVE模式第十一章Quotas第十三章系统状态检查第一节SnapShots第二节SnapRestort第十二章备份与恢复技术第十四章性能管理第一章产品概述及硬件结构统一的存储系统 硬件基本架构ConsoleSystem MemoryCPUWrite bufferNVRAMexpansionexpansionNICfanfanpspsRead CacheWAFLBoot DeviceStorageRAID groupOnboard NIC管理系统系统运算的核心存储当前运行数据提供网络接口保存数据组件初始化并启动系统第二章 存储网系统及网络l Data Ontapl WAFLl RAIDl NVRAM1.Data OntapDate Ontap是NETAPP在其产品上面运行的唯一的操作系统，由它来负责数据存储在存储系统上的哪个位置，DATE ONTAP是快速的，高效的操作系统。Date OntapDataStorageNVRAM2.WAFL and NVRAM Write Anywhere File Layout,随机写文件系统，是netapp专门开发的专有的文件系统。NVRAM，非易性存储，是NETAPP存储系统重要的组成部分,其它提供了数据的快速存储。普通的文件系统WAFL使用NVRMA提高的效率与磁盘保护WAFLStorage3.RAIDRAID(Redundant Array of Independent Disk),独立磁盘冗余阵列，来提供高效的数据写入也读取，对数据提供保护。NETAPP的FAS系统存储使用RAID4和RAID_DP技术。WAFLRAIDStorageParityNetapp存储的三种形式1.DAS，直接与主机相连2.NAS，Network Attache Storage3.SAN, Storage Attache networkStorageServerStorageLANServerStorageFile SystemFile SystemServerNet第三章存储系统管理基础加电次序 Disk shelf先加电先加电 等Disk shelf 加电稳定后，对机头加电加电稳定后，对机头加电电次序(闭两个机头闭两个机头) 在两个机头上分别执行在两个机头上分别执行“halt f” 闭两个机头电源 闭所有Disk Shelf电源电源电次序(闭一个机头闭一个机头) 如果不希望如果不希望cluster发生接管，执行发生接管，执行“halt f”,否则执行否则执行“halt” 闭机头的电源第一节 设备加电顺序与闭顺序第二节 设备的管理方法1.Consle2.Telnet3.SSH4.RSH5.FilterView(WEB)6.RLM1.Console管理方法将Console线接入FAS storage控制器上的Console口，设置超级终端如下：波特率：9600数据位：8奇偶校位：none停位：1控：none后后回车入CLI命令模式命令模式.Telnet管理方法在Client端下输入telnet 在filter端打开与闭telnet方式 options telnet.access host= | all */telnet访问限制；options telnet.enable on */打开telnet服务.SSH管理方法使用ssh client端车行访问ssh1 或者 ssh2在filter上面控制ssh: options ssh.access * | host /控制访问；options ssh.enable on | off /启用与闭ssh服务；options ssh1.enable on | off /启用与闭ssh1 options ssh2.enable on | off /启用与闭ssh2配置SSH步骤： 1.执行secureadmin setup ssh; 2.按提示输入相信息。4.RSH管理方法RSH客户端输入rsh -l ;在filter上面配置rsh服务： options rsh.access * | hosts /控制RSH访问； options rsh.enable on | off /启用与闭RSH服务*注 同时只可有一个session登录到command line模式*注 所有options选项都存在/etc/registry里面,不要试图去读取下面文件。*注 使用options trusted.host来编辑受信任主机。练 习第四章磁盘与卷管理Disk ，最基本的存储单元。RAID，一组磁盘的集合Plex，多个RAID Group的集合Aggregate，多个Plex的集合Volume，位于Aggrage下面的一个目录，是一组逻 辑的组合，可以对外提供服务。Qtree，位于Volume下面的目录，是更小的存储单元，可以提供配额管理。DiskRAIDDiskRAIDPlexDiskRAIDDiskRAIDPlexAggrageAggregateqtreeqtreeqtreeRaid groupRaid groupRaid groupRaid groupRAID GroupDate Ontap 收集多块的原始磁盘为一个组，这个组称之为RAID GROUP。一个RAID GROUP是由data disk和parity disk提供磁盘的数据保护。尽管现在有多个不同的RAID类型，Date ONTAP只支持两种RAID类型： RAID4 RAID_DPRAID4 技术RAID4 技术允许一块盘损块的情况下不丢失数据。每个RAID4组包含： 一个parity disk(一般是整个RAID组里容量最大的那块盘） 一个或多个data disk 一个RAID4组最少两块磁盘Parity diskData DiskRAID GroupRAID_DP 技术RAID_DP 技术允许两块盘损块的情况下不丢失数据。每个RAID_DP组包含： 两块parity disk(一般是整个RAID组里容量最大的那块盘），一块 Parity disk和一块double-parity(DP) disk 一个或多个data disk 一个RAID_DP组最少三块磁盘Parity diskData DiskRAID_DP GroupDouble-parityRAID Group SizeRAID_DPNetAppPlatformMinimunGroup SizeMaximumGroup SizeDefaultGropu SizeR20031614R15031612R10031212All other platforms32816RAID 4NetAppPlatformMinimunGroup SizeMaximumGroup SizeDefaultGropu SizeR200277R150266R100288FAS2502147All other platforms2148Disk FailuresHot Spares(热备盘）：是存储里面，RAID组以外的盘被定义为Spare盘，热备盘，如果一块磁盘损坏，将由spare盘补上，并重建数据。使用以下命令来确认磁盘是否损坏： sysconfig r vol status r aggr status -rParity diskData DiskRAID GroupSpare DisksDegraded Mode(降级模式）当一个RAID4组里有一块硬盘失效或一个RAID_DP组里有两块硬盘损坏并且在没有hot spare盘的情况下，系统就会时入此模式。在此模式下并不会有数据的丢失，系统定义车入降级模式的时间间隔为24小时。可以使用options raid.timeout这个属性来车行更改。Mixing and Matching Disks 在Date ONTAP里可以使用不同空间大小的磁盘 spare盘的空间必须大于被替换的磁盘空间大小 在建立RAID Group时，Date ONTAP会将磁盘空间最大的那块盘定义为parity盘*注 Netapp建立在一个volume里最好作用相同空间大小的磁盘设置RAID组选项Options raid.timeout hours车入降级模式的时间间隔。Options raid.reconstruct.perf_impact value在系统重建数据时所占用的系统资源，值分别为low,medium(default),highOptions raid.scrub.enable在每周周日的零晨一点执行disk scrubOptions raid.scrub.perf_impact value执行disk scrub时所占用的系统资源，low,medium(default),highVol options volume_name raidtype value更改RAID类型raid4 or raid_dpAggr options aggr_name raidtype valueDisk scrub扫描与修复磁盘的错误与坏道默认情况下自动扫描是被打开的，可以使用raid.scrub.enable来打开手动执行使用disk scrub start来执行Error MessageCauseInconsistent parity on volume volume_name,Raid group n,stripe #n.Rewriting bad parity block on volume volume_name,RAID group n.不一致的较校块Rewriting bad parity block on volume volume_name,RAID group n,stripe #n介质错误在parity disk 或者data diskMultipe bad blocks found on volume volume_name,Raid group n,stripe #n一个或多个损坏的数据块Scrub found n parity inconsistencies.Scrub found n media errors. Disk scrubbing finished.Disk scrubbing complete磁盘操作命令CommandMeaingDisk fail disk_name使一块磁盘失效Disk remove disk_name移除一块spare diskDisk replace start disk_name spare_disk_name使用spare disk 替换一块磁盘Disk replace stop disk_name停替换磁盘Disk scrub start开始scrub磁盘Disk scrub stop停scrub磁盘Disk sanitize start disk_name将磁盘上面所有数据移除Disk sanitize abort disk_name停Disk zero spares初始化所有spare diskDisk.auto.assign自动分配磁盘Disk_fw_update disk_list手动更新硬盘的fireware定义磁盘Disk ID的查看由sysconfig r,vol status r ,aggr status r查看，DISK ID是由pathing id和device_id来组成。Path_id: 与self相连的适配器的编号Disk_id: self上面定义的硬盘编号例： 4a.1629282726252423222120191817164532Aggregate的管理是由多个硬盘组成，里面包含一个或者两个ple
