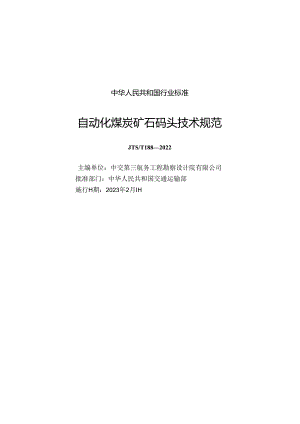

中华人民共和国行业标准自动化煤炭矿石码头技术规范JTS/T1882022主编单位：中交第三航务工程勘察设计院有限公司批准部门：中华人民共和国交通运输部施行H期：2023年2月IHA氏上连*传中淮公4交通运输部关于发布自动化煤炭矿石码头技术规范的公告2022年第69号现发布珀动化煤炭矿石码头技术规范似下简称£规范)。£规范为水运工程建设推荐性行业标准，标准代码为JTS/T1882022,自2023年2月1日起施行。规范由交通运输部水运局负贡管理和解释，实施过程中具体使用问题的咨询，由主编单位中交第三航务工程勘察设计院有限公司答史“E规范3文本可在交通运输部政府网站水路运输建设综合管理信息系统“水运工程行业标准”专栏(mwismotgovcn/SypOrta1.sybz)查询和下载。特此公告。中民共和国交通运部2022年12月20日制定说明制定说明近年来，随着第五代移动通信技术（5G）、大数据、人工智能和工业物联网等信息技术与港口应用场景的深度融合，煤炭、矿石码头的装卸作业自动化、生产谓度智能化和管控协同一体化等应用水平不断提前行业内积累了较为丰.富的工程实践经验，但尚未形成统一的技术标准。为进一步贯彻落实E交通祖国建设纲要和£国家综合立体交通网规划纲要，加快我国智然港口建设，指导自动化煤炭、矿石码头实施，统一有关技术要求，由交通运输部水运局组织有关他位，结合我国自动化煤炭、矿石码头的建设现状和发展需要.经专题研究、深人调杳、广泛征求意见和修改完善，制定本规范。本规范共分9章和2个附录，并附条文说明，主要内容包括总体设计、生产控制系统、生产管理系统、辅助系统、系统集成与调试、系统维护等。本规范的主编总位为中交第三航务工程勘察设计院有限公司，参编单位为招商局港口集团股份有限公司、上海J辰华重工（集团）股份有限公司、宁波舟山港集团有限公司、大津港股份有限公司和山东省港口集团有限公司。本规范编写组人员分工如下：1总则：程泽坤2术语：程泽坤3基本规定：程泽坤林星铭白景涛4总体设计：林星铭杨多兵徐兆祥许新来黄黎辉周俊辉姚宇蔡波妮5生产控制系统：董春杨多兵徐兆祥王佳俊王细远孙斌荣延平6生产管理系统：许新来杨多兵王细远王金波杨荣刘峰7辅助系统：徐兆祥许新来姚宇任海东麻勇齐岳8系统集成与调试：杨多兵许新来道E春9系统维护：许新来杨多兵附录A:程泽坤林星铭杨多兵许新来附录B:林星铭本规范于2021年10月22日通过部审，2022年12月20日发布，自2023年2月1日起施行。本规范由交通运输部水运局负责管理和解释。各单位在执行过程中发现的问题和意见，请及时函告交通运输部水运局d也止：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736）和本规范管埋组（地址：上海市徐汇区第嘉浜路831号，中交第三航务工程勘察设计院有限公司，邮政编码：200032）,以便修订时参考。目次I总用(I)2 (2)3 M三½(3)4总体设计(5)4.1 一般规定(5)4.2 平面布置(5)4.3 装卸工艺(6)4.4 生产管控系统架构(8)4.5 道路堆场与配套设施(9)4.6 控制中心(11)4.7 环境保护与节能(12)4.8 安全与港口保安(13)5生产控制系统(15)5.1 一般规定(15)5.2 装卸流程控制系统(15)5.3 和船机(15)5.4 装船机(18)5.5 堆取料设备(20)5.6 火车装卸设备(22)5.7 带式输送机(23)5.8 取制样设备(24)6生产管理系统(25)6.1 一般规定(25)6.2 信息基础设施(25)6.3 生产作业管理系统(26)6.4 生产作业监管系统(28)7辅助系纥(29)7.1 一般规定(29)7.2 粉尘监测与抑尘控制系统(29)7.3 封闭式料仓监测系统(30)7.4 闸口管理系统(30)自动缄炭矿石用技术规范(JTST188T7.5 工业电视系统(31)7.6 电量监控系统(32)7.7 照明控制系统(32)7.8 消防控制系统(32)7.9 生产用水监测系统(33)7.1()设备管理系统(33)8系与调试(34)8.1 一般规定(34)8.2 系统集成(34)8.3 信息基础设施测试(34)8.4 生产控制系统调试(35)8.5 生产管理系统调试(36)8.6 助系统(37)8.7 系统联调(37)9系(38)附录A煤炭、矿石码头自动化水平层级对应基本技术指标(39)附录B本规苑用词说明(41)引用标准名录(42)附加说明本规范主编单位、参编单位、主要起草人、主要审杳人、总校人员和管理组人员名单(44)条文说明(47)1.Q1.为统一自动化煤炭、矿石码头建设的技术要求，做到安全可靠、技术先进、经济合理、绿色环保，制定本规范。1.Q2本规范适用于新建、改建和扩建的自动化煤炭、矿石码头的设计、渔工以及生产管理与控制系统的构建、集成与调试、维护等.1.0.3自动化煤炭、矿石码头的建设除应符合本规范的规定外，尚应符合国家现行有关标准的规定。2术语2.0.1自动化煤炭、矿石码头AUtOmH1.edCOa1.40reTermina1.船的装卸、堆场装卸、火车装卸、水平运输等主要作业环节的机械设备，按照生产管理与作业控制指令，实现自动装卸和运输等功能的燥炭、矿石码头.2. 0.2自动化水平层级Automated1.eve1.表征自动化水平差异的级别，2.1 .3码头生产管控系统Termina1.OperationManagementContro1.System为实现码头生产作业与管理系统的数据实时互联互通、信息共享和扩屣升线等功能，将生产控制系统、生产管理系统和辅助系统进行集成的系统，2.2 .4自动化作业区AutomatedOperationZone为保证码头自动化装卸设备的运行安全，设置安全隔离设施或采取安全管控措施的作业区域。3基本规定3. Q1.自动化煤炭、矿石码头的设计方案应根据码头功能、建设规模、建设条件、集疏运方式、环保要求、技术发展情况和运营管理要求等，通过技术经济综合论证确定。3.0.2自动化煤炭、砂石码头设计应掌握气象、水文、地形、地质和地系等基础资料。航道、徜1也、导助航设施，以及泄冽c套的供电、通信、给水、排水与消防设施，公路、铁路、水路集疏运等条件，应满足码头功能和生产运营要求。码头平面与装卸工艺布置，以及生产控制系统、生产管理系统和辅助系统构建时，码头运营管理和操作人员宜参与技术方案的制定.3.0.3煤炭、矿石码头的自动化水平可划分为半自动化、高度自动化和完全自动化等三个层级，各层级基本技术指标可按附录A选用，并应具备下列主要技术特性：U)半自动化，部分主要作业环节的装卸设备实现自动化作业，配备生产控制系统、生产管理系统和辅助系统的部分功能：(2)高度自动化,全部主要作业环节的装卸设备实现自动化作业，配备生产控制系统和生产管理系统的主要功能以及辅助系统的部分功能：(3)完全自动化,全部作业环节的装卸设备实现自动化作业，配备生产控制系统、生产管理系统和辅助系统的完整功能。3.0.4新建的自动化煤炭、矿石码头自动化水平层级应根据建设要求、装卸设备的自动化程度、生产管理系统与生产控制系统的融合交互能力，以及辅助系统的协作支掾等综合确定。3,改建、扩建的自动化煤炭、矿石码头自动化水平层级应根据码头既有的设施条件、装卸设备、生产管理系统与生产控制系统等状况，结合技术发展和营运管埋要求，经综合论证确定。3.Q6煤炭、矿石码头应根据确定的自动化水平层级和发展要求，进行资源统筹，合理配司相应的装卸设备、生产设施、码头生产管控系统等,半自动化水平层级的煤炭、矿石码头宜预招发展升级为高度自动化或完全自动化水平层级的空间。3.0.7自动化煤炭、矿石码头的平面布置、装卸工艺和配套设施等设计应满足码头自动化运转作业要求，并应符合现行行业标准海港总体设计规范(JTS165)和洞港总体设计规范OTS166)等的有关规定。3.0.8自动化煤炭、矿石码头结构的设计与施工应符合现行行业标准£码头结构设计规范3(JTS167)、码头结构加固改造技术指南(JTSrr172)、E码头结构施工规范(JTS215)和E水运工程质量检验标准(JTS257)等的有关规定。309自动化煤炭、砂石码头应设置完善的安全设施、港口保安设施和安全监控设施等，配置信息基础设施的安全保障、信息网络的安全防护、自动化装卸设备与人工操作设备同场作业的安全管控等措施。ao自动化煤炭、砂石码头所选Hj的信息传输技术、识别技术、定位技术等应可靠、稳定，并与应用场景相适应.311自动化煤炭、砂石码头宜采用区块链、云计算、5G、工业物联网、北斗卫星导航、人工智能、大数据、地理信息系统(G1.S)等信息技术，构建高效、自主可控的码头生产管控系统。ai2自动化煤炭、矿石码头生产管控系统应根据码头对生产控制系统、生产管理系统和辅助系统间的数据实时交互要求，遵循安全性、可症性和可扩展性等原则构建。3.i3自动化煤炭、石码头的生产控制系统、生产管理系统和辅助系统应根据自动化水平层级和运营管理要求进行配电，各系统应具有安全性、可靠性、开放性、冗余性和可扩展性。3Q14自动化煤炭、矿石码头应综合考虑装卸作业流程、生产管控系统架构、系统配巴和运营管理要求等因素,制定生产控制系统、生产管理系统和辅助系统的集成与调试方案、维护手册.3.0.15码头、堆场和轨道等应根据场地条件、自动化装卸设备运转作业和运营管理等要求，设置沉降和位移监测系统“码头装卸设备运行轨道自动监测系统的设置应按附录A确定.3.0.16自动化煤炭、矿石码头的建设、生产管理和运营维护等宜采用建筑信息模型(BIM)技术，并应符合现行行业标准水运工程信息模型应用统一标准(JiST198-1)等的有关规定。4总体设计4. 1一般规定4.1.1 自动化燥炭、IT石码头的平面布置设计应综合考虑码头建设条件、自动化水平层级和远期发展等因素，满足船舶旅离泊安全、装卸作业稳定高效、水平运输峡畅和作业环境友好等要求。4.1.2 动化煤炭、矿石码头的装卸工艺设计应综合考虑码头规模、场地条件、矣疏运方式、环保要求、自动化水平层级和技术发展趋势等因素，合理确定自动化装卸流程和设备，船舶装卸、堆场装卸、火车装卸和水平运输等作业环节间的能力应匹配。41.3自动化煤姒矿石码头的建筑物、构筑物、道路与堆场、供电、通信、给水、排水、消防、环保与节能,安全与港口保安等设计，应与码头平面布置、装卸工艺系统、自动化水平层级和运营管理等情况相匹配。4.1.4 自动化煤炭、矿石码头的职业卫生设计应落实职业病危在预评价文件中提出的各项防护措施，并应符合现行国家标准6工业企业设计卫生标准(GBZD和生产过程安全卫生要求总则3(GB,T12801)等的有关规定。4. 2平面布置4.1.1 自动化煤炭、矿石码头的平面布置应根据岸线规划、水陆域条件、环保要求和建设分期等，统筹布置水域和陆域功能区。4.1.2 自动化煤炭、矿石码头的装卸平台、前沿我前沿停泊水域、回旋水域,船的制动水域和港内航道等平面布置与尺度应符合现行行业标准4海港总体设计规范(JTS165),河港总体设计规范(JTS166)和6航道工程设计规范(JT
