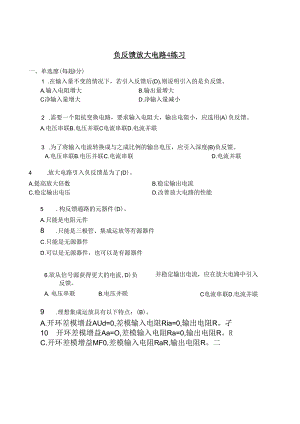

负反馈放大电路4练习一、单选廖(每超I分)1 .在输入量不变的情况下，若引入反馈后(D),则说明引入的是负反馈。A.输入电阻增大B.输出量增大C净输入量增大D.净输入量减小2 .需要一个阻抗变换电路，要求输入电阻大，输出电阻小，应选用(A)负反馈。A.电压串联B.电压并联C电流串联D.电流并联3 .为了将输入电流转换成与之成比例的输出电压，应引入深度(B)负反馈。A.电压串联B.电压并联C.电流串联D.电流并联4 .放大电路引入负反馈是为了(D)。A.提高放大倍数B.稳定输出电流C.稳定输出电压D.改善放大电路的性能5 .构反馈通路的元器件(D)。A.只能是电阻元件8 .只能是三极管、集成运放等有源器件C.只能是无源器件D.可以是无源器件，也可以是有源器件6.欲从信号源获得更大的电流,D)负反馈。A.电压串联B.电压并联并稳定输出电流，应在放大电路中引入C电流串联D.电流并联9 .理想集成运放具有以下特点：(B)。A.开环差模增益AUd=0,差模输入电阻Ria=0,输出电阻R。孑10 开环差模增益Aa=O,差模输入电阻Ra=0,输出电阻R。RC.开环差模增益MF0,差模输入电阻RaR,输出电阻R。二D开环差模增dSA=（）,差模输入电阻R=0.输出电阻RC=08 .为了增大放大电路的输入电阻，应引入（C）负反馈。A.直流B.交流电流C.交流串联D.交流并联）负反馈。D,电流并联9 .要求输入电阻大，输出电压稳定，应选用（AA.电压串联B.电压并联C电流串段10 .为了减小放大电路的输出电阻，应引入（C）负反馈。A.直流B.交潦电潦C交潦电压D.交潦并联11 .为了稳定放大倍数，应引入（B）负反馈。,直流B.交流C.串联D.并联12 .欲将方波电压转换成三角波电压，应选用（C）运算电路。A.比例B.加减C.积分D.微分13 .为了展宽频带，应引入（B）负反馈。D.并联A.直流B.交流C.联14 .（D）运算电路可实现函数Y=aX+bXz+cX3，a、b和C均小于零.A.同相比例B.反向比例C.同相求和D反向求和15 .对于放大电路，所谓开环是指（B）cA.无信号源B.无反馈通路C.无电源D.无负载16 .为了减小放大电路从信号源索取的电流并增强带负载能力，应引入（A）负反馈。A.电压串联B.电压并联C.电流串联D,电流并联17 .负反馈放大电路中，反馈信号（A）o.仅取自输出信号B.取自输入信号或输出信号C.仅取自输入信号D,取自输入信号和输出信号18 .负反馈能抑制（B）oA.输入信号所包含的干扰和噪声B.反馈环内的干扰和噪声C.反馈环外的干扰和噪声D.输出信号中的干扰和噪声19 .欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入深度（C）负反馈。A.电压串联B.电压并联C.电流串联D.电流并联20 .为了稳定静态工作点，应引入（A）负反馈。A.直流B.交流C.串联D.并联21 .集成运放存在失调电压和失调电流，所以在小信号高精度直流放大电路中必须进行（D）,A.虚地B.虚短C.虚断D.调零22 .深度负反馈的条件是指（BC.I+AF<<0D.I+AF>>0A.I+AF<<IB.I+AF>>123 .交流负反馈是指（B）。A.只存在于阻容耦合电路中的负反馈24 交流通路中的负反馈C.放大正弦波信号时才有的负反馈D.变压器耦合电路中的负反馈24 .为了抑制温漂，应引入（A）负反馈。A.直流B.交流C串联D.并联25 .深度电流串联负反馈放大器相当于一个（B）。.压控电压源B.压控电流源C流控电压源D.流控电流源26 .欲将方波电压转换成尖脉冲电压，应选用（D）运算电路。A.比例B.加减C积分D.微分27 .欲对正弦信号产生100倍的线性放大，应选用（A）运算电路。A.比例B.加减C.积分D.微分28 .欲将正弦波电压登加上一个直流量，应选用（B）运算电路。A.比例B.加减C.积分D.微分29 .引入（C）反馈，可稳定电路的增益。A.电IKB.电潦C.负D.正三、填空题（每题1分）1 .理想集成运放的开环差模电压增益为,差模输入电阻为输出电阻为-共模抑制比为一,失调电压、失调电潦以及它们的温度系数均为（一、一、0,（）、0）2 .根据反馈信号在输出端的取样方式不同，可分为反馈和反馈，根据反馈信号和输入信号在输入端的比较方式不同，可分为反饿和反馈。（电压、电流、串联、并联）3 .引入反馈可提高电路的增益，引入反馈可提高电路增益的稳定性。（3.正、负）4 .图示电路中集成运放是理想的，其圾大输出电压幅值为±14V,由图可知：电路引入了（填入反馈组态）交流负反馈，电路的输入电阻趋近于,电压放大倍数A=UoZu1=O设U=IV,则U=V;若R1开路，则u,变为V;若R,短路，则Uo变为V;若R2开路,则u。变为V;若R,短路，贝Ju°变为Vo（电压串联、一、11、11、1、14、14、1）5 .负反馈虽然使放大器的增益下降,但能增益的稳定性，通频带，非线性失真，放大器的输入、输出电阻。（提高、扩展、减小、改变）6 .电压负反馈能稳定输出,电流负反馈能检定输出（.电压、电流）7 .反馈主要用于振荡等电路中，反馈主要用于改善放大电路的性能。（正、负）8 .在深度负反馈放大电路中，基本放大电路的两输入端具有和的特点。（虚短、虚断）9 .某直流放大电路输入信号电压为ImV,输出电压为IV,加入负反馈后，为达到同样输出时需要的输入信号为IomV,则可知该电路的反馈深度为一,反馈系数为。（10、0.009）10 .负反馈放大电路中，若反馈信号取样于输出电压，则引入的是反馈，若反馈信号取样于输出电流，则引入的是反馈：若反馈信号与输入信号以电压方式进行比较，则引入的是反馈，若反馈信号与输入信号以电流方式进行比较，则引入的是反馈。（电压、电流、申联、并联）I1.在深度负反馈放大电路中，净输入信号约为,约等于输入信号。（零、约等于输入信号）12 .反馈放大电路由电路和网络组成。（基本放大、反馈）13 .与未加反馈时相比，如反馈的结果使挣输入信号变小，则为,如反馈的结果使净输入信号变大，则为。（负反饿、正反馈）14 .直流负反馈的作用是,交流负反馈的作用是。（程定静态工作点、提高放大器的动态性能）15 .为提高放大电路的输入电阻，应引入交流反馈，为提高放大电路的输出电阻，应引入交流反馈（串联负、电流负）16 .负反馈对输入电阻的膨响取决于端的反馈类型串联负反馈能够输入电阻，并联负反馈能切输入电阻.（输入、增大、减小）17 .将信号的一部分或全部通过某种电路端的过程称为反馈。（输出、引回到输入）18 .负反馈对输出电阻的膨响取决于端的反馈类型，电压负反馈能修输出电阳，电流负反馈能够输出电阻.（输出、减小、增大）19 .某负反馈放大电路的闭环增靛为40dB,当基本放大器的增益变化10%时，反馈放大器的闭环增益相应变化1%则电路原来的开环增益为>（.60dB）20,申联负反馈在信号源内阻时反馈效果显著：并联负反例在信号源内阻时反馈效果显著.（小、大）21.对于放大电路，若无反馈网络，称为放大电路：若存在反馈网络，则称为放大电路,（开环（或答：基本）、闭环（或答：反馈）四、计算分析题（每即1分）1 .图示电路中运放为理想器件，曲长输出电压U。的值，并估算平衡电阻岫勺阻值。2RHRRHR+R23I2V=-5×2V=-25VRp=R,1/(Rs+Rj1.R2)=1.43k22.图示电路中运放为理想器件，求求：(1)电压放大倍数A;输入电阻R。2.(1)由图可知iR=÷¾，即UU一U-a.=-a-+-RRR243代入数据可得。=52UAC又因为U-X-=XRRI，可得A=-5,战Uo=52uA=-260RnOk计算的最后结果数字：(1.)Au=-260(2)R=10k(2)3.设图中各运放均为理想器件，试写出各电路的电压放大倍数A表达式。（八）ARRR(b)A=»“R+R4.电路如图所示,试：(D合理连线，接入信号源和反馈，使电路的输入电阻增大，输出电阻减小：欲将放大倍数设置为20,则R应取多少千欧?4.应引入电压串联负反馈,如下图所示(AR(2)因A=1+I1.=WRI(2)UAA,M0IO-5.恒流源电路如图所示,的电流。uU5./=N=Z=0.6M-rO图号：43092。故R=38OQ1O+VccR1三Qr>v.¾bv¾RIGuo-MVT已知稳压管工作在稔压状态，试求负载电阻R一中u0I=IV当t<14s时，Uj1.=-I(V)否则。2=_-6Vu>-10V,W=S-0?图示电路中，运放为理想器件，其最大输出电压Uom=±14V.稳压管的稳压值Uz=±6V,1.=0时刻电容C两端电压UC=OV,试求开关S闭合时电压uoi、Uo2、U03的表达式。CIOuF7 .判断图中电路引入了哪些反馈；指出反馈元件，说明是正反馈还是负反馈？是更流反馈还是交流反馈？若为交流反馈请说明反馍类型。7.瞬时极性法分析电路如图所示，IO通过&引入级间交、直流反馈，为电流并联负反馈；通过心引入本级交、直流反馈，为电压串联负反馈。8 .图示电路为-电压测量电路，电阻r为表头内阻，已知表头流过100微安电流时满刻度偏转，现要求该电路输入电压U=IOV时满刻度偏转，则电阻R的取值应为多少?&因为流过电阻R的电流和流过表头的电流相等，故1()1/100M=所以R=IO5dR被测电压U9.反馈放大电路加图所示，试判断各图中反馈的极性、组态，并求出深度负反馈下的闭环电压放大倍数。9.（八）电Hi并联负反饿电压并联负反馈10 .判断图中各电路是否引入了反馈；指出反馈元件，说明是正反馈还是负反馈？是直流反馈还是10（八）R引入交直流负反馈，交流反饿组态为电流申联反馈.(b)R,引入交直流负反馈,交流反馈组态为电压并联负反馈。交流反馈？若为交流反馈请说明反馈类型11 .分别分析图中各放大电路的反馈：(1) 在图中找出反馈元件：(2) 判断是正反馈还是负反馈；对交流负反馈，判断其反馈组态。11.（八）通过R4引入级间负反馈，为电压并联负反馈；通过R5引入本级负反馈，为电压串联负反馈；通过R3引入本级直流负反馈。(b)通过R引入电压串联负反馈。12 .图示电路为仪器放大器，试求输出电压Uo与输入电压u、U12之间的关系，并指出该电路输入电阻、输出电阻、共模抑制能力和差模增益的特。12“八=-%(i+巴)(“一”、：ORR八建该电路输入电阻很高，
