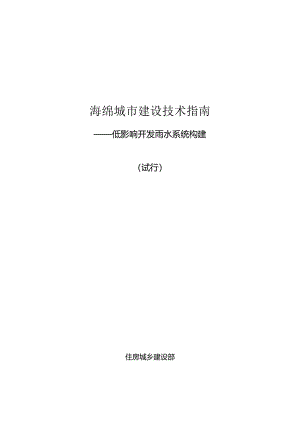

海绵城市建设技术指南 ——低影响开发雨水系统构建.docx

海绵城市建设技术指南低影响开发雨水系统构建（试行）住房城乡建设部2014年10月前rI第一章总则2第二章海绵城市与低影响开发雨水系统4第三章三J«第一节基本要求8第二节规划控制目标9第三节规划中低影响开发控制目标的落实13第四节低影响开发雨水系统构建技术路线18第四章t-23第一节基本要求23第二节设计程序23第三节建筑与小区24第四节城市道路26第五节城市绿地与广场28第六节城市水系29第七节技术选择31第八节设施规模计算48第五章工程建设54第一节基本要求54第二节建筑与小区54第三节城市道路55第四节城市绿地与广场55第五节城市水系56第A#钞管理57第一节基本要求57第二节设施维护57第三节风险管理61械1主要术语63附录2年径流总悬控IH率与设计降雨之间的关系64附录3部分低影响开发单项设施单价估算（北京地区）66附录4典型案例67标5相枷范85为贯彻落实习近平总书记讲话及中央城镇化工作会议精神，大力推进建设白然积存、自然渗透、自然净化的“海绵城市”，节约水资源，保护和改善城市生态环境，促进生态文明建设，依据城镇排水与污水处理条例B、国务院办公厅关于做好城市排水防涝设施建设工作的通知（国办发（2013）23号）、国务院关于加强城市基础设施建设的意见（国发（2013）36号）等国家法规政策，并与©城市持水工程规划规范、6室夕HIF水设计规能、痣录色建筑评价标准等国家标准规范有效衔接，编制了本指南。本指南提出海绵城市建设一低影响开发雨水系统构建的基本原则,规划控制目标分解、落实及其构建技术框架,明确了城市规划、工程设计、建设、维护及管理过程中低影响开发雨水系统构建的内容、要求和方法，并提供了我国部分实践案例。本指南的主要内容包括总则、海绵城市与低影响开发雨水系统、规划、设计、工程建设和维护管理，共六章。本指南由中华人民共和国住房和城乡建设部组织编制。本指南主要起草单位：北京建筑大学、住房和城乡建设部城钝水务管理办公室、中国城市规划设计研究院、深圳市城市规划设计研究院有限公司、中国城市建设研究院有限公司、北京市园林占建设计研究院有限公司、上海市绿化管理指导站、北京市市政工程设计研究总院有限公司、中国城市科学研究会。本指南由住房和城乡建设部城市建设司负货管理，北京建筑大学负竞技术解稀请各单位在使用过程中，总结实践经验，提出意见和建议。第一章总则I编制目的本指南旨在指导各地新型城镇化建设过程中，推广和应用低影响开发建设模式，加大城市径流雨水源头减排的刚性约束，优先利用自然排水系统，建设生态排水设施，充分发挥城市绿地、道路、水系等对雨水的吸纳、蓄渗和缓释作用，使城市开发建设后的水文特征接近开发前，有效缓解城市内涝、削减城市径流污染负荷、节约水资源、保护和改善城市生态环境，为建设具有自然积存、自然渗透、自然净化功能的海绵城市提供全要保障。2适用范圉本指南借鉴国际上低影响开发建设模式的成功经验，并吸纳了我国相关政策法规的要求和低影响开发雨水系统的工程实践经验，适用于以卜.三个方面：一是指导海绵城市建设各层级规划编制过程中低影响开发内容的落实；二是指导新建、改建、扩建项目配套建设低影响开发设施的设计、实施与维护管理：三是指导城市规划、排水、道路交通、园林等有关部门指导和监督海绵城市建设有关工作。3基本原则海绵城市建设一一低影响开发雨水系统构建的基本原则是规划引领、生态优先、安全为玳、因地制宜、统筹建设。规划引领城市各层级、各相关专业规划以及后续的建设程序中，应落实海绵城市建设、低影响开发雨水系统构建的内容，先规划后建设，体现规划的科学性和权威性，发挥规划的控制和引领作用。生态优先城市规划中应科学划定蓝线和绿线。城市开发建设应保护河流、湖泊、湿地、坑班、沟渠等水生态敏感区，优先利用自然排水系统与低影晌开发设施，实现雨水的自然枳存、自然渗透、自然净化和可持续水循环，提高水生态系统的自然修更能力，维护城市良好的生态功能。安全为以保护人民生命财产安全和社会经济安全为出发点，综合采用工程和非工程措施提高低影响开发设施的建设质垃和管理水平，消除安全隐患，增强防灾减灾能力，保障城市水安全。因地制宜各地应根据本地自然地理条件、水文地质特点、水资源累赋状况、降雨规律、水环境保护与内涝防治要求等,合理确定低影响开发控制目标与指标，科学规划布局和选用下沉式绿地、植草沟、雨水湿地、透水铺装、多功能谢蓄等低影响开发设施及其组合系统。统筹建设地方政府应结合城市总体规划和建设，在各类建设项目中严格落实各层级相关规划中确定的低影响开发控制目标、指标和技术要求，统筹建设。低影响开发设施应与建设项目的主体工程同时规划设计、同时施工、同时投入使用.第二章海绵城市与低影响开发雨水系统1海绵城市城镇化是保持经济持续健康发展的强大引擎,是推动区域协调发展的有力支撑,也是促进社会全面进步的必然要求，然而，快速城镇化的同时，城市发展也面临巨大的环境与资源压力，外延增长式的城市发展模式已难以为继，6国家新型城镇化规划（20142020年）3明确提出，我国的城镇化必须进入以提升侦fit为主的转型发展新阶段。为此，必须坚持新型城镇化的发展道路，协调城镇化与环境资源保护之间的矛盾，才能实现可持续发展。党的“十八大”报告明确提出“面对资源约束趋紧、环境污染严重、生态系统退化的严峻形势，必须树立球重自然、顺应自然、保护自然的生态文明理念，把生态文明建设放在突出地位.,J。建设具有自然积存、自然渗透、自然净化功能的海绵城市是生态文明建设的重要内容，是实现城镇化和环境资源协调发展的重要体现，也是今后我国城市建设的重大任务。顾名.思义，海绵城市是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”，下雨时吸水,蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。海绵城市建设应遵循生态优先等原则，将自然途径与人工措施相结合，在确保城市排水防涝安全的前提下，很大限度地实现雨水在城市区域的积存、渗透和净化.促进雨水资源的利用和生态环境保护。在海绵城市建设过程中，应统筹自然降水、地表水和地下水的系统性，协调给水、排水等水循环利用各环节，并考虑其笈杂性和长期性。海绵城山的建设途径主要有以下几方面，一是灼城后原有生态系统的保护。最大限度地保护原有的河流、湖泊、湿地、坑塘、沟渠等水生态敏感区，留有足够涵养水源、应对较大强度降雨的林地、草地、湖泊、湿地.维持城市开发前的自然水文特征，这是海绵城山建设的基本要求：二是生态恢宏和修笈。对传统粗放式城市建设模式下，己经受到破坏的水体和其他自然环境,运用生态的手段进行恢复和修兔，并维持一定比例的生态空间：三是低影响开发“按照时城市生态环境影响最低的开发建设理念，合理控制开发强度，在城市中保留足够的生态用地，控制城市不透水面枳比例，股大限度的减少对城市原有水生态环境的破坏，同时，根据需求适当开挖河湖沟渠、增加水域面积，促进雨水的枳存、渗透和净化.海绵城市建设应统筹低影响开发雨水系统、城市雨水管集系统及超标雨水径流排放系统。低影响开发雨水系统可以通过对雨水的渗透、储存、调节、转输与截污净化等功能，有效控制径流总地、径流峰值和径流污染：城市雨水管渠系统即传统排水系统，应与低影响开发雨水系统共同组织径流雨水的收集、转输与排放。超标雨水径流排放系统，用来应对超过雨水管渠系统设计标准的雨水径流，一般通过综合选择自然水体、多功能调蓄水体、行泄通道、调蓄池、深层隧道等自然途径或人工设施构建。以上三个系统并不是孤立的，也没有严格的界限，三者相互补充、相互依存，是海绵城市建设的重要基础元素。2低影响开发雨水系统低影响开发(1.owIinpaciDeve1.opment,1.ID)指在场地开发过程中采用源头、分散式措施维持场地开发前的水文特征，也称为低影响设计(1.owImpaciDesign.1.ID)或低影响城市设计和开发(1.owImpactUrbanDesignandDeve1.opment.1.IUDD),其核心是维持场地开发前后水文特征不变，包括径流总量、峰值流量、峰现时间等(见图2-1).从水文循环角度，要维持径流总量不变，就要采取渗透、储存等方式，实现开发后一定量的径潦量不外推；要维持峰值流量不变，就要采取渗透、储存、调节等措施削减峰值、延缓峰价时间。发达国家人口少，一般土地开发强度较低，绿化率较高，在场地源头有充足空间来消纳场地开发后径流的增量(总量和峰值.我国大多数城市土地开发强度普遍较大，仅在场地采用分散式源头削减措施，难以实现开发前后径流总量和峰值流量等维持基本不变，所以还必须借助于中途、末端等综合措施，来实现开发后水文特征接近于开发前的目标。S2-1低影看开发水文朦理示意图从上述分析可知，低影响开发理念的提出，最初是强调从源头控制径流，但随若低影响开发理念及其技术的不断发展，加之我国城市发展和基础设施建设过程中面临的城市内涝、径流污染、水资源短缺、用地紧张等突出问题的复杂性，在我国，低影响开发的含义已延伸至源头、中途和末端不同尺度的控制措施，城市建设过程应在城市规划、设计、实施等各环节纳入低影响开发内容，并统筹协调城市规划、排水、园林、道路交通、建筑、水文等专业，共同落实低影响开发控制目标。因此，广义来讲，低影响开发指在城市开发建设过程中采用源头削减、中途转输、东端调蓄等多种手段，通过渗、沛、落、净、用、排等多种技术，实现城市良性水文循环，提高对径流雨水的渗透、调荒、净化、利用和排放能力，维持或恢复城市的“海绵”功能。3海绵城市一低影响开发雨水系统构建途径海绵城市一一低影响开发雨水系统构建需统筹协调城市开发建设各个环节.在城市各以级、各相关规划中均应遵循低影响开发理念，明确低影响开发控制目标，结合城市开发区域或项目特点确定相应的规划控制指标，落实低影响开发设施建设的主要内容，设计阶段应对不同低影响开发设施及其组合进行科学合理的平面与竖向设计，在建筑与小区、城市道路、绿地与广场、水系等规划建设中，应统筹考虑景观水体、滨水带等开放空间，建设低影响开发设施，构建低影响开发雨水系统。低影响开发雨水系统的构建与所在区域的规划控制目标、水文、气象、土地利用条件等关系密切，因此，选择低影响开发雨水系统的流程、单项设施或其组合系统时，需要进行技术经济分析和比较，优化设计方案。低影响开发设施建成后应明确维护管理奏任单位，落实设施管理人员，细化日常维护管理内容，确保低影响开发设施运行正常“低影响开发雨水系统构建途径示意图如图2-2所示。K2-2海绵城市一任例!开发雨水系筑构也粒示意图第三章规划第一节基本要求城市人民政府应作为落实海绵城市一低影响开发雨水系统构建的责任主体.统筹协调规划、国土、排水、道路、交通、园林、水文等职能部门,在各相关规划编制过程中落实低影响开发雨水系统的建设内容。城市.总体规划应创新规划理念与方法,将低影响开发雨水系统作为新型城镇化和生态文明建设的重要手段。应开展低影响开发专题研究，结合城市生态保护、土地利用、水系、球地系统、市政基础设施、环境保护等相关内容，因地制宜地确定城市年径流总量控制率及其对应的设计降雨量目标，制定城市低影响开发雨水系统的实施策略、原则和di点实施区域，并将有关要求和内容纳入城市水系、排水防涝、绿地系统、道路交通等相关专项（专业）规划（详见本章第三节）。编制分区规划的城市应在总体规划的基础上，按低影响开发的总体要求和控制目标,将低影响开发雨水系统的相关内容纳入其分区规划。详细规划（控制性详细规划、修建性详细规划）应落实城市总体规划及相关专项（专业）规划碑定的低影响开发控制目标与指标，因地制宜，落
