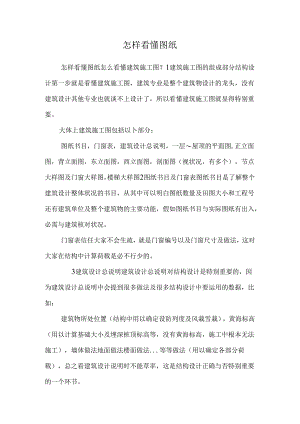

怎样看懂图纸怎样看懂图纸怎么看懂建筑施工图？1建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得特别重要。大体上建筑施工图包括以卜部分：图纸书目，门窗表，建筑设计总说明，一层屋顶的平面图,正立面图，背立面图，东立面图，西立面图，剖面图（视状况，有多个），节点大样图及门窗大样图，楼梯大样图2图纸书目及门窗表图纸书目是了解整个建筑设计整体状况的书目，从其中可以明白图纸数量及田图大小和工程号还有建筑单位及整个建筑物的主要功能，假如图纸书目与实际图纸有出入，必需与建筑核对状况。门窗表信任大家不会生疏，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不行少的。3建筑设计总说明建筑设计总说明对结构设计是特别重要的，因为建筑设计总说明中会提到很多做法及很多结构设计中要运用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风栽雪栽），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法.等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否特别重要的一个环节。4建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。而一层平面图在进行上部结构建模中是不须要的（有架空层及地下室等除外），一层平面图是在做基础时运用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。作为结构设计师在看平面图的同时.，须要考虑建筑的柱网布置是否合理，不当之处应当讲出理由劝服建筑修改。看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面肯定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，留意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较困难，须要细致的理解建筑的构思必要的时候询问建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错.另外，层面是结构找坡还是建筑找坡也须要了解清晰.5建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，供应应结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸改变。通常有线的地方就是有面的改变，再就是层.
