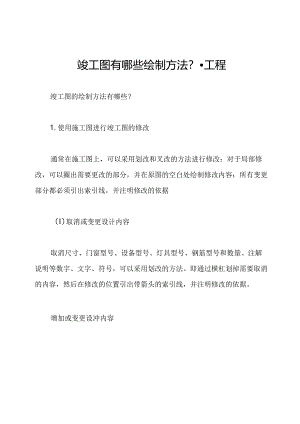

竣工图有哪些绘制方法？工程竣工图的绘制方法有哪些？1.使用施工图进行竣工图的修改通常在施工图上，可以采用划改和叉改的方法进行修改；对于局部修改，可以圈出需要更改的部分，并在原图的空白处绘制修改内容；所有变更部分都必须引出索引线，并注明修改的依据(I)取消或变更设计内容取消尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等数字、文字、符号，可以采用划改的方法。即通过横杠划掉需要取消的内容，然后在修改的位置引出带箭头的索引线，并注明修改的依据。增加或变更设冲内容对于建筑物某一部位的增加隔墙、门窗、灯具、设备、钢筋等,都应在图上绘制，并注明修改的依据.当图纸的某个部位变化较大或无法在原位置上修改时，可以绘制大样图或另外绘制图纸的方法。重新绘制竣工图如果需要重新绘制竣工图，必须按照相关的制图标准和竣工图的要求进行绘制和编制。在原硫酸纸上根据设计变更和工程洽商的内容使用刮改法进行绘制，即用刀片刮掉需要更改的部分，然后用绘图笔绘制修改的内容，并在图中空白处制作修改备考表，注明变更、洽商编号（或时间）和修改内容，最后晒成蓝图。4.竣工图加写说明(1)凡设计变更、洽商的内容在施工图上修改的，均应用绘图方法改绘在蓝图上，不再加写说明，如果修改后的图纸仍然有内容无法表示清楚，可用精炼的语言适当加以说明。(2)图上某一设备、门厂等型号的改变，涉及多处修改时，要对所有涉及的地方全部加以改绘，其修改依据可注明在一个修改处，但需在此处做简单说明。(3)钢筋的代换，混凝土强度等级的改变，墙、板、内外装修材料的变更以及由建设单位自理的部分等等，在图上修改难以用作图方法表达清楚时，可加注或用索引的形式加以说明。(4)凡是涉及说明类的洽商，应在相应的图纸说明中使用设计规范用语反应洽商内容。
