某用电线路改造项目方案.docx

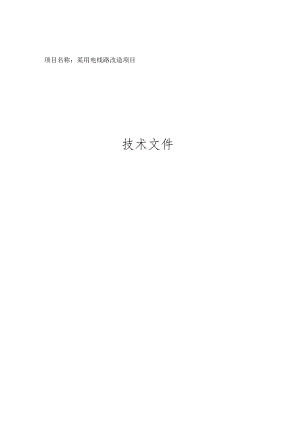

项目名称：某用电线路改造项目技术文件安装调试方案一、施工工序电线路改造工程流程图1、配管(1)工艺流程I施工准备测定盒箱及固定点例8卜。吊架、弯管预制-H支吊架固瓦I-接地tH变形缝处理管路敷设H盘第固定(2)根据设计图加工支架、吊架、抱箍铁件以及各种盒、箱、弯管，在多粉尘易爆等场所敷设管路，按设计和有关防爆规程施工。(3)弯管、支架、吊架预制加工：明管弯管半径不小于管内径的6倍，有一个弯时，不小于管外径的4倍。(4)测定盒、箱及固定点位置(5)坚持样板制，通过样板引路形成各专业协调的标准化交叉施工工序。(6)固定方法采用胀管、预埋件焊接法、抱德法。(7)盒、箱固定：采用定型盘、箱需在盘、箱下侧100T5Omm处加固定支架，将管路固定在支架上，盒箱安装牢固、平整、开孔整齐并与管径相吻合，要求一管一孔，不得开长孔，铁制盒、箱严禁用电气焊开孔。(8)管路敷设与连接a.管路敷设：水平或垂直敷设明配管，允许偏差值.管路在2m以内时，偏差为3r三,全长不应超过管子内径的1/2。检查管路是否畅通，内侧有无毛剌,镀锌层是否完整无损，管子不顺直应调直。使用铁支架时，将钢管固定在支架上，严禁将钢管焊接在其他管道上。b管路连接：采用通丝管箍丝扣连接。(9)钢管与设备连接：将钢管敷设到设备内，如不能直接进入时，必须符合下列要求。a.在干燥房屋内，可将钢管出口处加保护软管引入设备，管口包扎严密。b.在室外或潮湿房间内，可在管口接头处加防水强度后再进入设备。c.管口距地面高度不宜低于20Omm(10)吊顶内管路敷设必须符合下列要求。a顶板安装灯具配管时，应在顶板或地面弹线定位，吊顶有格块线条的，应按格块分均匀。b.固定吊顶敷管时，潜入式灯头盒距灯箱小于0.5m,活吊顶敷管时，潜入式灯头盒距灯箱小于1m,以便于检查维修。(ID镀锌钢管跨接地线采用专用接地卡连接。2、管内穿线(1)工艺流程：(2)选择导线：根据设计要求选择导线规格及型号。相、零、地的颜色加以区分，黄绿双色一地线，兰色一零线(3)穿带线：带线受阻时，用两根钢线同时搅动，使两根钢线的端头相钩绞在一起，然后将带线拉出。(4)清扫管路：清除管路中的灰尘、泥水、杂物等。(5)放线、断线：放线前根据设计施工图对导线的规格，型号进行核对。放线时导线置于放线框架或放线车上。接线盒、开关盒、插座盒、灯头盒内导线的预留长度应为15cm。配电箱内导线的预留长度为配电箱体周长的1/2。出户导线预留长度应为1.5。共用导线在分支处，可不剪断导线而直接穿过(6)导线与带线的绑扎：考虑导线裁面大小，根数多少将导线与带线进行绑扎,绑扎处做成平滑锥型状便于穿线。(7)管内穿线：穿线前检杳管内加装护口是否齐全两人配合一技一送。管路较长，转弯较多时，在管内吹入适量的滑石粉，截面大、长度长的导线考虑机械牵引。(8)导线连接：导线自缠绕5-7圈，用焊锡焊满，用像胶和绝缘胶布包舞。压线帽连接必须采用专用的压线钳(9)线路检查及绝缘摇测：检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定。绝缘摇测使用摇表摇测线路,照明回路使用500Y摇表、线、相、零、地摇测的绝缘电阻值不低于0.5MC(兆欧)。动力线路采用100oV摇表,线、相、零、地摇测的绝缘电阻值不低于IMC(兆欧)。报监理验收合格后把资料存档。3、电缆线路敷设(1)工艺流程：直理电婉敷设T铺砂或睢I回填土T埋标桩(2)敷设前要检查所敷设电缆的型号、规格与设计是否相同，例行外观检查和各项试验。IKV以下电缆，用IKV摇表测线间及对地的绝缘电阻应不低于IoMC,合格后方可敷设。(3)电缆穿楼板时应装套管，敷设完后应将套管用防火材料堵死。并做好封闭措施，防止水从套管内流入下层房间内。(4)放电缆机具的安装：采用机械放电缆时，应将机械选择安全方便的适当位置安装，必须将钢丝绳和滑轮安装妥当。人力放电缆时将滚轮提前安装。(5)临时联络指挥系统的设置：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。线路较长时可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇叭指挥(或采用多功能扩大机，它是指挥放电缆的专用设备)。(6)水平敷设：敷设方法可用人力或机械牵引。不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。同等级电压的电缆沿支架敷设时、水平净距不得小于35mm。(7)垂直敷设：有条件的最好自上而下敷设。敷设时要特别注意，在电缆轴附近和部分楼层应采取防滑措施。自下而上敷设时，低层小截面电缆可用滑轮大绳,人力牵引敷设；大截面电缆宜用机械牵引敷设；沿支架敷设时，支架距离不得大于1.5m；敷设时，应放一根立即卡固一根。电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。所挂标志牌规格应一致，并有防腐性能，挂装应牢周。标志牌上应注明电缆编号、规格、型号及电压等级。(8)电缆头和中间头制作严格遵守工艺规程，一次完成。在电缆敷设前，制定具体施工方案和安全施工措施。(9)电缆支架应安装牢固，横平竖直。各电缆支架的同层横档应在同一水平面上，其高低偏差不应大于±5mm°4、配电箱安装(1)工艺流程：I施工准备卜标M三1.箱体安喔H跨接地线卜洞i观而忘硝T绝缘摇测I(2)在砖墙上固定明装配电箱时，如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待箱体找准位置后，将导线端头引至箱内，逐个压接在器具上，同时将保护地线压在明显的地方，并将箱调整平直后进行固定。在电具、仪表配电箱安装示意图接线安装完毕后，先用仪表校对有无差错，调整无误后送电，并将卡片框内的卡片填写好部位、编上号，箱门贴系统图。安装示意图如下(3)进箱一管一孔，当箱体上敲落孔不够时，用开孔器开孔；连接完毕做跨接地线，不能用箱体做为接地线的导体；箱体、管路连接固定好后，箱内清理干净，用盖板封闭，避免土建湿作业污染。(4)电箱全部安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间。5、各种技术措施(1)安全与文明施工措施严格执行上级主管部门有关安全生产的规定，并针对工程特点、施工方法和施工环境，制定切实可行的安全技术措施，作好安全交底工作。工人进场必须经三级教育，考试合格后持证上岗。特殊工种必须持有效证件方能上岗作业。施工人员应熟知本工种的安全技术操作规程，正确使用个人防护用品，采取安全防护措施，进入施工现场必须戴安全帽，禁止穿拖鞋或光脚，在无防护设施的高空施工时必须系安全带，严禁酒后操作。安装、维修或拆除临时用电工程，必须由电工完成。交流弧焊机变压器的一次侧电源线应不大于5M,进线处必须设置防护罩；二次线宜采用YHS型橡皮护套铜芯多股软电缆，电缆的长度应不大于30mo高空作业所用的梯子应经常检查是否牢固，不得塾高使用，安放靠梯时，工作偏度以75±5C为宜，梯顶端应固着在建筑物上，底脚应设防滑段，或者下边应有专人扶梯。在梯子或脚手板上使用管钳进行管遒及零件的安装时，须一手握住管子，一手握住钳柄操作，不可双手握钳柄，防止滑脱发生危险。严格按施工组织设计所布置的方案进行施工，不得随意乱占道路，乱占场地，保证施工现场清洁整齐。在施工人员中加强文明施工宣传，培养良好的文明习惯，树立当代建筑工人的文明形象。(2)现场消防、保卫措施认真贯彻北京市防火安全工作管理规定(北京市人民政府2000年第53号令)，坚持预防为主、防消结合的工作方针，加强现场施工人员的消防意识数育。施工现场设专人负责防火工作，配备消防器材和消防设施，经常检查，发现障患及时上报处理，现场施工作业，设备，材料堆放不得占用或堵塞消防道路。严格执行现场用火制度，电、汽焊用火前须办理用火证，并设专人看火，配备消防器具。加强以电、气焊作业，氧气、乙块及其它易燃、易爆物的管理，氧气瓶与乙块瓶的工作间距应大于5m,两瓶与明火作业距离应大于10m,及时清除施焊点周围的易燃物，并设专人看火，备好消防用具,杜绝火灾事故的发生。仓库、现场不准吸烟，不准点油灯和蜡烛，不准任意拉电线，不准无关人员入库。(3)雨季施工措施a、进入雨季，应提前做好雨季施工中所需各种材料、设备的储备工作。b、施工期间，施工调度要及时掌握气象情况，遇有恶劣天气，及时通知项目施工现场负责人员，以便及时采取应急措施。c、对不适宜雨季施工的工程要提前或暂安排，尽量缩短雨季施工时间。d、根据“晴外、雨内”的原则，雨天尽量缩短室外作业时间，加强劳动力调配，组织合理的工序穿插，利用各种有利条件减少防雨措施的资金消耗，保证工程质量，加快施工进度。e、配电箱、电缆线接头、箱、电焊机等必须有防雨措施，防止水浸受潮造成漏电或设备事故。f,所有机械的操作运转，都必须严格遵守相应的安全技术操作规程，雨季施工期间应加强教育和监督检查。g、工人员要注意防滑、防触电，加强自我保护，确保安全生产。除以上各条措施需特别注意外，雨季施工所有人员必须严格执行本岗位、本工种操作规程、安全规范以及公司有关规定。6,调试方案(1)调试前应具备的条件a.就地配电箱、控制箱、照明配电箱安装完毕。b.电缆、电线敷设完毕并已压接终端线头。C.集中配电室的配电装置调试结束，并投入运行。（2）低压供电线路系统的检测本工程低压供电线路均采用放射式布线供电，三相五线制，电压为380V/220V,线路选用工业电力电缆、阻燃电缆、封闭式母线槽相结合的低压供电网路，检测线路程序应先主线检测合格后，再检测支线，最后检测配电线路。a.按电施供配电线路系统图，复查电缆的规格、位号、相序是否与设计相合，并对电缆头标志牌做最终确认。空调机组供电，设计选用电缆、母线槽相结合的方式，由于电缆线路绝缘电阻值和母线槽绝缘电阻值要求不同，因此在检测时，可在母线槽始端进线箱断开后分别进行检测。b.电缆相间绝缘检测、相间对地绝缘检测、回路系统绝缘检测均选用500V摇表，电阻值必须大于O.5MQ,回路检测是将相联的开关、起动装置的定触头同时检测，所测得电阻值为回路最终阻值，并填写测量记录。c.如果在测得回路绝缘电阻达不到0.5MQ时，应拆离回路连接器件，分别单独检测。是因施工质量造成的应采取可行有效的方法重新组织施工；是产品质量造成的应重新购合格产品。d.封闭式母线槽检查，首先应清扫表面污满，受查母线锁紧螺栓的力矩值，检查插接入口有无变形和杂物，设备连接处与线线槽不应有任何机械应力。e.封闭式母线槽回路相间绝缘、对地绝缘电阻的测量应并同连接箱器件同时检测，可选用500V摇表，绝缘电阻值应大于5MQ为合格,如绝缘电阻达不5MC,但又大于0.5MC时，可用交流焊机短接烘干,同时在母线槽连接头处用电吹风进行去潮气，直至绝缘达到要求。f.若绝缘电阻经干燥达不到5M,可采用分段检查法。即将母线连接头从中拆开，分段检测绝缘阻值，直至托到不合格连接段。在查明原因后，可根据情况现场处理，如现场不能处理，应通知供应商或制造厂处理。g.支供配电线检测、照明配电线路的校测，控制线路的校测，均按规范要求执行。(3)低压供电线路送电运行在就地受电设备调试、检测合格、线路检测合格后，方可进行各系统回路送电试运行工作。供电线路首次送电及试运行中需停送电，应有书面申请报告。a.供电线路首次送电及试运行中需停送电，应有书面申请报告。b.操作由值班人员或负责集中低压配电装置调试人员执行操作。c.供电线路首次冲击试验送电严禁带任何负荷，各回路的中端受电箱盘、末端受电箱盘总进线隔离开关全部断开。d.每一供电回路送电必具条件是
