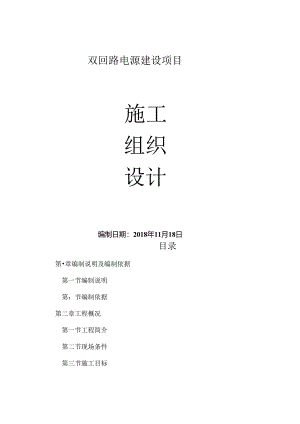

双回路电源建设项目施工组织设计.docx

双回路电源建设项目施工组织设计编制日期：2018年11月18日目录第章编制说明及编制依据第一节编制说明第：节编制依据第二章工程概况第一节工程简介第二节现场条件第三节施工目标第三章施工准备第一节技术准备第二节施工机具和仪器准备工作第三节劳动力部署第四节主要材料和设备供应计划第五节施工现场准备第四章项目施工组织机构第一节项目管理机构第二节项目主要负责人及各部门职责第三节生产现场的保障作用第五章施工方案与技术措施第一节电缆排管施工第二节电缆井施工第三节顶管施工第四节电缆敷设和二次接线第五节设备土建基础及安装施工工艺第六节调试及试运行第六章质量保证体系与技术措施第一节质量目标第二节质量保证体系第三节质量管理措施第四节工程质量保证技术措施第七章安全保证体系与技术措施第一节安全目标第二节安全保证体系第三节安全管理制度及办法第四节安全组织技术措施第五节施工过程的安全控制第八章工期与施工进度计划第一节工期要求第二节施工进度计划第三节影响工期的主要因素第四节保证工期的技术措施第五节计划控制第九章文明施工措施计划第一节影响环境的因素第二节环境保护措施第三节文明施工措施第四节文明施工考核和管理办法第十章工程施工的重点和难点及保证措施第一节工程施工的重点及保证措施第：节工程施工的难点及保证措施第十一章拟投入的主要物资计划第一节材料的进场计划第二节材料的采购、检验和使用原则第三节材料的储存与管理第十二章拟投入的主要施工机械、设备第一节施工机械设备组织配置及原则第二节主要施工机械、设备使用的保证措施第三节机械设备维修保养制度第十三章劳动力安排计划第一节劳动力安排计划第二节施工人员的选择第三节保证劳动力及时供应的措施第十四章施工总平面布置第节施工现场总体平面布置第二节施工现场临时用电、临时用水总体布置第三节施工现场消防总体布置第十五章计划、统计和信息管理第一节计划、统计报表的编制与传递第二节信息管理第三节竣工资料及施工记录的移交第十六章售后维护服务附表附表一：拟投入本工程的主要施工设备表附表拟配备本工程的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度计划横道图附表五：施工总平面图附表六：临时用地表第一章编制说明及编制依据第一节编制说明本施工组织设计作为指导某市五家医疗机构双回路电源建设项目施工工作的主要依据，编制时对工期目标、质量目标、项目管理机构设置与劳动力组织、施工进度计划、机械设备及周转材料配备，主要技术方案及措施，安全保证措施，文明施工及降低成本，推广新技术等因素作了充分考虑，突出其科学性及可行性，严格保证工程质量和工程进度，确保工程如期完工。第二节编制依据1、某市五家医疗机构双回路电源建设项目施工招标文件、施工设计图及工程量清单。2、国家现行有关施工验收规范。3、我公司人员安排，技术力量，机械设备配置。4、我公司以往的类似工程施工经验及对本工程的承诺。5、施工技术规范、质量验收规范：1）、电气装置安装工程母线装置施工及验收规范GBJ149-902）、电气装置安装工程高压电器施工及验收规范GBJ147-903）、电气装置安装工程接地装置施工及验收规范B50168-924）、电气装置安装工程盘柜及：次回路接线施工及验收规范GBJ5017-925）、电气装置安装工程电缆线路施工及验收规范GB50168-926）、电气装置安装工程电气设备交接试验标准GB50150-917）、电气装置安装工程施工及验收规范GB50254'50259-968）、变电所总布置设计技术规程D1./T5056-19969）、高压配电装置设计技术规程SDJ5-8510）、交流电器装置的接地D1./T621-199711）、继电保护和安全臼动装置技术规程D1.400-9112）、并联电容器装置设计技术规程DSJ25-8513）、输变电工程达标投产考核评定标准14）、接地装置施工及验收规范B50168-9215）、施工设计图纸和设备厂家安装使用说明书。第二章工程概况第一节工程简介1、工程名称：某市五家医疗机构双回路电源建设项目2、建设地点：某市3、建设内容及规模：项目分别位于某市金盘路45号、国兴大道文坛路6号、椰海大道390号、新城路宗伯里一横34号、揶海大道20号等五家医院院内。计划分别从五家医疗机构就近的供电线路上重新再引来一条新电缆接入现医疗机构原有或新建配电房的第二电源进线柜，建设第二电源。4、计划工期：30日历天5、招标控制价：11028408.78元。6、招标范围：建安工程（具体以施工图及工程量清单所包含的内容为准）。7、质量要求：合格。第二节现场条件现场有施工用临时水、临时电的接驳点，我方进场后将根据现场实际进行再设置，以满足施工要求。现场材料堆场、加工车间设置在空闲场地、不得占用施工通道，并加以维护、满足施工需要，并随着施工进度随时调整。第三节施工目标1、施工工期目标工期目标：30日历天。2、质量管理目标本工程质量符合国家质量验评标准，达到合格。3、安全管理目标安全目标：确保不发生重大伤亡事故、杜绝重大火灾事故发生、杜绝重大食物中毒事故、杜绝重大疫情传染病事故、杜绝重大机械安全事故、杜绝重大职业病发生、杜绝死亡事故、安全防护达标率为100%o4、文明施工目标文明工地目标：自觉遵守国家和海南省及管理部门发出的一切文明施工的管理规定，安全文明施工达到巾级文明工地标准。第三章施工准备第一节技术准备1、组织现场施工人员熟悉和审查施工图纸，积极准备施工图纸会审及相关的技术交底工作，编制施工方案。在施工审查的基础上，技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员做详细的技术交底，严格按照设计图纸施工，规范及批准后的施工方案实施施工作业。2、认真学习施工图纸，会同设计单位、建设单位、堪察单位及监理单位进行图纸会审，并做好记录，作为施工依据。3、培训施工人员掌握新工艺，新技术，重要工种和特殊工种需经培训，考核合格后方可上岗。4、按施工平面布置图搭设临时设施，布置施工机具，严格按平面布置图的规定，堆放各类物资、材料，保证场地内施工道路、水电线路畅通，做好各种施工机械的维护保养工作。5、做好施工安全技术交底工作，通过安全技术交底，使参加本工程的施工人员对工艺要求和安全标准做到心中有数，以利科学管理，精心施工，严格按操作规程进行作业。6、编制好材料预算和材料计划，为施工生产提供可靠的保障，同时做好工程的成本核算。7、土建与电气安装等专业要互相协调并紧密配合，道路、围墙、排水工程采用穿插施工，按计划完成各项施工任务，做到互不影响，确保施工总进度。第二节施工机具和仪器准备工作本工程的施工范围大、工期紧，需要的施工机具和仪器的种类和数量多，具体情况详见附表一。必须认真落实准备好设备配置，所有施工机具和仪器必须处于正常状态，以保证完全满足施工的需要。第三节劳动力部署根据工程施工的进度计划安排，按照本工程的施工特点，组织布置劳动力，保证工程施工不间断，保证质量，保证安全顺利进行。劳动力组织具体见附表三：劳动力计划表。第四节主要材料和设备供应计划根据工程施工的计划安排，及时统计所需材料的数量，主要材料需要尽快联系生产厂家。.第五节施工现场准备一、现场清理和施工测量控制1、现场清理施工人员进场后马上进行场地清理、平整，为溯量放线工作做好准备。二、施工和生活设施1、根据平面布置图，设置现场项目部、办公场所、生活设施等。2、铺设临时道路，办理临时供水申请，架设施工用电线路和设施，并铺设施工排水的管沟。第四章项目施工组织机构第一节项目管理机构图4-1项目管理组织结构图第二节项目主要负责人及各部门职费1、项目经理1）作为承包商的代收，全面负责本工程的施工管理工作。2）组建本工程项目管理组织机构，并确保运行良好。3）项目全过程施工生产的组织者、指挥者和全权负责任者。4）负责建立本项目施工质量、安全、文明施工管理机构及体系,并监督其有效运行。5）接受并贯彻项目法人、监理工程师有关工程质量、安全及施工进度方面的指令。6）协调各方面之间的关系，解决施工过程中有关技术、材料、设备和工器具方面的重大问题保证施工按施工组织设计正常运行。7）主管工程的安全和质量控制工作，负责组织有关部门严格贯彻安全法令、法规和措施，按质量保证体系的要求，确保安全文明施工和工程质量，并对工程安全和质量全面负贡。8）自觉维护国家、业主、企业和职工的权益，完善工程项目的经营机制，落实经济贡任制，确保业主的合法要求和公司下达的各项经济指标全面完成。2、电气施工部1）全面负责本工程项目技术管理工作。2）主持编制本工程项目施工组织设计。3）审批本工程项目质量保证大纲和施工技术方案。4）从技术方面协助项目经理抓好各项质量、安全管理工作。5）负责技术方面与监理工程师的联系。3、安监部1）负贡本工程施工质量和安全具体管理工作。2）按公司质量保证体系、职业安全健康与环境保护管理体系的要求，制定相应的质量及安全保证措施和管理制度并监督执行。3）负责本工程施工中质量监督检查、检验及验收。4）负责本工程施工中安全、文明施工监督检查以及交通安全、防火防爆的管理工作。第三节生产现场的保障作用公司将该工程当年度重点工程来抓，各职能部门负责提供专业指导和服务，以确保工程的各项运作协调一致。同时，公司选派业务能力强、素质高的专业技术人员组成项目经理部，配置良好的施工机具和车辆，保证材料供应及时；另外，公司要求各职能部门对现场出现的问题快速反应，保证工程顺利进行。第五章施工方案与技术措施第一节电缆排管施工1、施工测量放样施工前的准备工作阶段，即组织技术人员对业主交付的控制点和水准点进行熨测，按100米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差符合规范要求。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，通视条件良好，便于控制的地方。在按图控制坐标和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观创造条件。2、沟槽施工(1),沟槽土方开挖沟槽施工采用梯形断面开挖，以机械为主，人工配合。在开挖时严格控制沟底设计标高，机械开挖应保留IoCin用人工清底，以免机械作业超挖扰动沟槽底原状土。如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。开挖时做好基坑排水工作，两侧对称挖排水沟的截面积15cmX15cm为宜。如遇水位较高时四周采用挡板支模防止沟槽坍塌。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡,确保槽底作业面。(2)、沟槽混凝土底板施工施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板。混凝土标号为C15,采用商品混凝土，厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到及时养护,确保混凝土的强度。沟槽底板应3%°朝检查井方向放坡，以便电缆排管的排水。并根据排管宽度，按间距1.5米在排管两侧预留f121.=800mm的钢筋预埋
