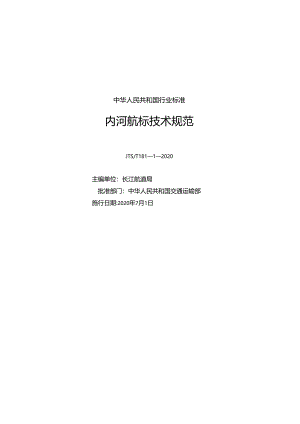

中华人民共和国行业标准内河航标技术规范JTS/T18112020主编单位：长江航道局批准部门：中华人民共和国交通运输部施行日期:2020年7月1日交通运输部关于发布内河航标技术规范的公告2020年第32号E内河航标技术规范为水运工程推荐性行业标准，标准代码为J1.S"-I2O2O.现予发布，自2020年7月1日起施行。E内河航标技术规范由交通运输部水运局负贡管理和解择，其文本可在交通运输部政府网站WNMImO1.govcn"水运工程行业标准”专栏下载特此公告。2020年5月20日制定说明本规范根据“交通运输部关于下达2012年度水运工程建设标准编制计划的通知”(交水发2012582号)要求，由交通运输部水运局组织有关单位，通过大量调查研究、广泛征求意见和充分论证测试，经反复修改、完善编制而成。1993年颁发实施的国家标准讷河助航标志(GB5863-93)4»讷河助航标志主要外形尺寸(GB586493),统一和规范了全国内河航标制式，为航行船舶提供了助航保障，促进了水运事业发展。近年来，现代科学技术快速发展，卫星定位系统、现彳弋通信技术、太阴能利用技术等新技术以及一些新材料、新工艺在航标维护管理工作中应用越来越广泛,航标技术随之得到了快速发展.随若内河水运的不断发展，船帕流身大大增加，船型呈现出大型化趋势，水上安全管理要求更高，船帕通航安全保障的需求更大。加之近年来全国内河航道先后实施大城航道整治建设，整治建筑物数量越来越多，对航标的助航保障功能需求更大。这些新的情况都对航标技术和航标维护工作提出了新的要求，需要进一步规范航标维护管理工作。为此，在总结近二十几年来我国内河航标维护实践经验和技术发展状况的基础上编制了本规范。本规范共分7章和6个附录，并附条文说明，主要内容包括航标制式、视觉航标结构与外形尺寸、航标灯器与灯质、航标遥测遥控、航标能源、航标配布本规范主编班位为长江航道局，参编单位为广东省航道事务中心、江苏省交通运输厅港航事业发展中心、黑龙江省航道局、长江航道规划设计研究院、湖北蓝宇航标股份有限公司、长江重庆航运工程勘察设计院。本规范编写人员分工如下：1总则：李国祥邓乾焕周俊安2航标制式：周俊安邓乾焕王勇李昕张钦松毛红华3航标结构与外形尺寸：张钦松毛红华胡才春普德良4航标灯器与灯质：陈先国李昕胡才春5航标遥测遥控：陈先国傅钢王勇徐秀梅6航标电源：李昕吕永祥华方全马宪浩毛红华7航标配布：王勇邓乾焕周俊安酉德良附录A:曹德良胡才春附录B:马宪浩李昕陈先国附录C:胡才春邓乾焕附录D酒.德良王勇周俊安毛红华张钦松附录E:胡才春李昕附录F:王勇胡才春本规范于2019年4月18日通过部审,2020年5月20日发布,自20本年7月1日起施行。本规范由交通运输部水运局负贵管理和解糅。各堆位在执行过程中发现的问题和意见，请及时函告交通运输部水运局技术管理处（地址：北京市建国门内大街11号，邮政编码：100736）和本规范管理组（地址：湖北省武汉市江岸区解放公园路20号，长江航道同，邮政编码：430010）,以便修订时参考.目次1½(1)2航标制式(2)2.1 一般规定(2)2.2 视觉航标(2)3接觉航标结构与外形尺寸(17)3.1 一般规定(17)3.2 航标结构(17)3.3 航标外形尺寸(18)3.4 航标颜色(19)3.5 航标视距(19)4航标灯与灯质(20)4.1 航标灯涔(20)4.2 航标灯质(21)5航9»遥控(22)5.1 一般规定(22)5.2 系统技术要求(22)6航标电源(24)6.1 一般规定(24)6.2 新电池(24)6.3 空气电池(25)6.4 太阳能电池(25)6.5 其他电源(26)7航标配布(27)7.1 一般规定(27)7.2 配布类别(27)7.3 配布基本原则(27)7.4 航标设置技术要求(28)7.5 航标配布调整(29)PWRA视觉航标主要外形尺寸(31)附录B航标视距计算方法(43)附录C好灯H班(45)2航标制式2.1 一般规定2.1.1 河航标应包括视觉航标、无线电航标、虚拟航标。2.1.2 内河航标应具有标示航道方向、界限1.j碍航物,揭示有关航道信息.为船舶航行指示安全、经济航道的功能，2.1.3 觉航标应通过形状、颜色、灯质、图案、文字等特征，直观表示助航信息.2.1.4 无线电航标、虚拟航标助航信息表达方式应符合无线电航标、虚拟航标有关技术标准的规定。2.1.5 无线电航标和虚拟航标应根据船舶航行需要和航道实际条件设置，可与视觉航标组合使用。2.1.6 河流左、右岸应按面向河流下游,左手一侧为左岸、右手一恻为右岸的原则确定：河流的上、卜游应按径流水流方向确定，对于水流流向不明显的河流，应按卜.列顺序确定上、下游：(D通往入海口的一端为下游：(2)通往主要干流的一端为下游：(3)河流偏南或偏东的一端为下游：(4)以航线两端主要港埠间的主要水流方向确定上、下游。2.2 视觉航标2.2.1 2.1视觉航标按功能分为航行标志、信号标志、专用标志、警示标志四类23种，见表2.2.1。2.2.2 航标表面颜色应由红、白、黄、黑、蓝、绿等颜色单独或组合组成，223航标灯质应包括灯光光色、节奏、周期，光色由红、绿、白、黄、蓝等颜色总独或组合组成.2.2.4 过河标、沿岸标、导标、过渡导标、首尾导标、间接导标、侧面标、左右通航标、示位标、桥涵标、泛滥标等11种航行标志的功能、形力i、颜色、灯质应符合I；列规定，2.2.4.1 过河标(图2.2.4-1)应符合卜列规定：(D功能：标示过河航道的起点或终点，指示由对岸驶来的船舶在接近标志时沿着本岸航行，或指示沿本岸驶来的船舶在接近标志时转向驶往对岸：设在上、卜.方过河航道在本岸的交点处时，指示由对岸驶来的历舶在接近标志时再驶往对岸：(2)形状：标杆上端装正方形顶标两块，分别面向上、下方航道，必要时在标杆前加装(2)形状：标杆上端装球形顶标一个必要时顶标安装在塔形体匕以增加视距：(3)颜色：左岸一侧顶标为白色或黑色，标杆圜苔身为白、黑色相间横纹：右岸一恻顶标为红色，标杆或塔身为红、白色相间横纹：(4)灯质：左岸一W1.为绿色或白色，单闪光：右岸一创为红色，单闪光。左岸右岸图2.2.4-2沿岸标2.2.4.3导标(图2.2.4-3)应符合卜.列规定：Tf最深暗处图2.2.4-3导标(D功能：由前后两座标志所构成的导线标示航道的方向，指示船舶沿该导线标示的航道航行；(2)形状：前后两座标志的标杆上端各装正方形顶标一块，顶标均面向航道方向：导线标示的航道过长,标志不够明显时,在标杆前加装梯形牌,梯形牌面向所标示的航道方向:在导线标示的航道内，使驾驻人员白天看到前标比后标略低，夜间保持后标灯光不被前标遮蔽：前后两标的高差及间距与导线标示的航道长度相适应，以保持导标的灵敏度；设标地点坡度较陡,前后两座标志高差过大时，在两标连线之间加设一座形状相同的标志：(3)颜色：按背兔的明、暗确定顶标、标杆和梯形牌的颜色，背景明亮处均为红色或黑色，背兔深暗处均为白色：红色或黑色梯形牌中间一道竖条为白色；白色梯形牌中央一道续表C0.1序号幡别规定灯质代用灯质类别林志名称用俵)别12信号标志通航信号标允许上行船通躺上红色,下螺色.走光备一震:允许下行解通航：1器色.下红色.定光各一表：«Hu红色，定光更H两IS13叫笛标左岸绿色.快闪光绿色.快闪光右岸红色.快闪光14界限标左岸红色.快闪光绿色，六闪光右悻红色.AW15水潦仿号标枢饿门色定光号灯代表数字“1”；便星红色定光号灯代表数字F-：伟架绿色定光号灯代表数字“6”.也可吸阳水深数字将卬水潦数字灯醍水16懂流标左岸硼绿色.顿光绿色.定光并列两荔右岸一侧红色，顿光红色，定光并刊两展17节新用标红色，定光并列两*一18航道信息标无灯光19航道整治建筑物提示标岸额无灯光，浮标灯光为黄单(W)W20专用标志曾找标白色或红色,定光三度成三角形红色.三闪光21专用标-黄色.雌闪儿或双闪光黄色.定光22瞥示每示烯止岫殖标黄色,快闪光蓝色.快闪光.23京冷水域标-东用黄色快闪光.成黄色-X-形显形定光刘色，快闪光注：除阳雌的灯质外，可根据具体条件3U代用灯质.浅海就道上、下深槽的出入口在同一岸时，在上、下两端各设置沿岸标。D.0.2深槽航道航标配布（图D.0.2-1、图D0.2-2、图D.0.2-3、图D0.2-4、图D.O.2-5）深槽过河航道的两端河岸上设置过河标。如过河航道为碍航物所束窄,可设过渡导标，必要时在碍航物靠近航道一侧设置侧面浮标，标示船舶偏离导线的允许范圉如果同岸相邻两座过河标之间的沿岸航道距离过远或者被突出部分所遮挡，不能从一座标志看到同岸的另一座标志，则在两标中间或岸边突出处设置沿岸标。如果航道弯曲，同岸相邻两标间连线超出航道界限，则在河岸凹入处设置沿岸标。RID.0.2-3PfJ岸深情沿岸航道航标配布狭窄沿岸航道的陡岸河段，设近沿岸标有困难时，可以将镶（罐）浮标改设在岸上，作为岸标形式设置.也可以设在露出水面的孤立碍肮物上（碍肮物附近必须有足够水深）10°时，在由上游驶向桥孔的航道上，设置两对侧面标：第一对侧面标距离桥梁100m、300m;第二对侧面标距离桥梁100m-800m,每对标的连线应与桥梁平行。必要时还可再增设侧面标，与其桥梁的距离可以根据具体条件适当增大，几对侧面标的中心线应与水流流向平行。前述第一对侧面标之间的距离一般与桥孔的肮道宽度相等，后续各对恻面标的距离根据具体情况可稍大于前一对侧面标的距离“在下游驶向桥孔的航道上，可根据需要配布侧面标“国Dn7桥区河段航标配布D.0.8船闸航道航标配布(图D.0.8)在船闸引航道上、卜.导堤首段各设置恻面标一座，标示引航道的进、出口.引航道较长的，可根据航道条件与航行需要.在引航道两岸适当配布恻面标标示岸形.如果引航道内出现浅港、碍航物,设置侧面浮标标示航道界限。为了控制船舶顺序进出船闸，在上、下闸门附近或引航道进、出口设置通行信号标。大型船闸需要进行远程控制的，可在船闸上引航道的上游和下引航道的下浙，根据通航控制河段的航标配布原则，配布通行信号标与呜笛标,控制船舶进出弓I航道。船闸闸室有效长度两端界限处,设置或在闸室墙上镶绘界限标.在上、下引航道供船舶等候进闸的停靠界限处，也可设置界限标或用标牌标示船舶停靠的界限“国I1.0.8船闸、节制利航标配布续表E.0.1序号名称困例字号名称困例14示位标23水深信与标115桥涵标24节制闸标1O25航道临£1标H26航道航治建筑物提示标左岸右岸16泛滥标（设于岸上）1127设标水底笆&t17泛滥标（设r水上）金金架空管线I18横潴标（设r岸上）ii
